توافقات محول التردد لناقل التعدين: دليل قياس المغذي

إعادة التجميع

قبل أسبوعين

تعمل سيور التعدين على تشغيل خطوط طويلة مغذاة بمحركات ذات تردد متغير (VFD)، حيث يؤدي تحميل السير، وبدء تشغيل الكسارات، وواجبات الاسترجاع إلى تغيير تيار التوافقات (Harmonic current) الظاهر عند كل مغذٍ. يبدأ تقييم توافقيات محركات التردد المتغير (VFD) لناقلات التعدين من وحدة التغذية المراقبَة: حدد ما إذا كانت المسألة تتعلق بسلوك المحرك المحلي، أو ناقل المحطة الفرعية، أو نقطة الاقتران المشتركة (PCC) للمصنع، ثم قم بتسجيل حالات حمل سير النقل قبل بدء أي مناقشة حول مرشح الطاقة النشط (APF).

إجابة مباشرة

تعمل سيور التعدين بمسارات طويلة تغذيها محركات ذات تردد متغير (VFD)، حيث تتسبب أحمال السيور، وبدء تشغيل الكسارات، ومهام الاسترجاع في تغيير تيار التوافقيات الذي يظهر عند كل مغذٍ. يبدأ تقييم توافقيات محركات التردد المتغير لسيور التعدين من المغذي المراقب: حدد ما إذا كانت المسألة تتعلق بسلوك محرّك محلي، أو ناقل محطة فرعية، أو نقطة الربط المشترك (PCC) للمصنع، ثم قم بتسجيل حالات حمل السير قبل بدء أي مناقشة حول مرشح الطاقة النشط (APF).

أهمية هذا الأمر ترجع إلى أن مسائل التيار التوافقي، ومسائل الطاقة غير الفعالة، وأحداث الجهد، وتنسيق الحماية، ومسائل تشغيل المعدات قد تتداخل دون أن تكون لها نفس الإجابة التقنية. يمكن لـ CNBYG مناقشة سياق خط منتجات AHF/APF عندما يكون التيار التوافقي المقاس هو الهدف المحدد. ولا يمكنها تحديد أهداف جاهزة الناقلات، أو شهادة سلامة الموقع أو شهادة MSHA، أو نتيجة توافقية مضمونة من مقال أو تصنيف لوحة الاسم. للتنقل على نطاق أوسع، استخدم أدلة هندسة أنظمة جودة الطاقة.

تقييم توافقيات محولات التردد (VFD) الخاصة بسيور التعدين على مستوى المغذي

عرّف الحدود الكهربائية قبل جمع البيانات

القرار الأول هو أين سيتم استخدام النتيجة. يمكن أن يساعد القياس عند مغذي فردي في توصيف حمل محلي. القياس عند مدخل خدمة، أو ثانوي محول، أو نقطة اقتران مشتركة يجيب على سؤال مختلف. سجل موقع العداد، واتجاه المحول، ومرجع الجهد، وفاصل العينة، وفترة التجميع، وحالة التشغيل، وما إذا كانت الأحمال الرئيسية الأخرى نشطة. بدون تلك التفاصيل، لا يمكن مقارنة رقم بشكل موثوق به مع هدف المشروع.

سجل تشغيل ناقل السير، والكسارة، ومغذيات التردد المتغير (VFD) الخاصة بالاسترجاع في محطات التعدين: 1. تحديد حالة السير الفارغ، السير المحمل بالكامل، التسارع والتباطؤ، تزامن بدء تشغيل الكسارة، وتجاوز الصيانة. 2. توضيح متى يكون الحمل المراقب نشطاً وما هو المتصل أيضاً بنفس الناقل المشترك (Bus). 3. تسجيل ما إذا كانت الكسارة ومغذيات الاسترجاع قيد التشغيل خلال نافذة التقاط البيانات، نظراً لأن وحدات محولات التردد (VFD stacks) الخاصة بها يمكن أن تهيمن على طيف ترددات المغذي.

يغطي سجل القياس المفيد قبل طلب عرض الأسعار عادةً هذه البنود:

موضع كل عداد على الرسم البياني أحادي الخط، مع ملاحظة نسبة المحول وجسمه.
طيف الجهد والتيار الملتقطة على فترات تجميع محددة، وليس لقطات فردية.
سجل تشغيلي مؤرخ يربط كل نافذة قياس بحمولة السير وحالة تشغيل الكسارة.
المخزون الحالي للمكثفات، والمفاعلات، والمرشحات، والمحركات على نفس الناقل.
اتجاه القدرة الفعالة وغير الفعالة عبر دورة تشغيل تمثيلية واحدة على الأقل.

سؤال القياس	مدخلات مفيدة للمشروع	القرار الذي تدعمه
ما الذي يحدث في الناقل المراقب أو مغذي الكسارة؟	الطيف الحالي، اتجاه جذر متوسط المربع، حالة الحمل، موقع محول التيار	استكشاف الأخطاء وإصلاحها محليًا وتوصيف المصدر
ماذا يحدث عند حدود النظام؟	اتجاهات الجهد/التيار، الطلب، المحولات، وبيانات المصادر الأولية	التقييم على مستوى النظام وتحديد الأهداف
هل هذه الحالة قابلة للتكرار عبر دورات الوردية والإنتاج؟	سجل تشغيل مختوم بالوقت وفترات تمثيلية متعددة	تخطيط السعة والتشغيل
ما هي المعدات المتصلة بالفعل؟	سطر واحد، تفاصيل المكثف/المفاعل/المرشح والحماية	مراجعة التفاعل والتكامل

مهم لا تعامل قياساً أحادياً للمغذّي على أنه ممثل لموقع المنجم بأكمله دون تسجيل حالات توافق حمولة السير والكسّارة (المصدر: قياس توافقيات المحركات المتغيرة التردد واختيار مرشح الطاقة النشطيمكن أن تسيطر وحدات محولات التردد (VFD) الخاصة بالكسارة والمسترجع على طيف المغذي أثناء فترات التشغيل المتداخلة.

فصل التخطيط التوافقي عن أسئلة الكهرباء الأخرى

لا ينبغي أن يصبح التخطيط التوافقي تفسيرًا شاملاً لكل مخاوف التشغيل. قد توجد قراءة الموجة جنبًا إلى جنب مع تقلب الجهد، أو طلب الطاقة التفاعلية، أو عدم التوازن، أو أحداث التحويل، أو اضطراب من المنبع. كل قضية تحتاج إلى دليلها الخاص وطريقة قبولها. يمكن للتوصية المقدمة قبل هذا الفصل أن تخلق نطاقًا غير صحيح، خاصة عندما يشمل التركيب معدات تعويض موجودة أو مصادر متعددة للتيار غير الخطي.

ال نظرة عامة على معيار IEEE 519 إن السياق مفيد لمناقشة التحكم التوافقي عند حدود النظام، ولكنه ليس قاعدة عالمية لتحديد حجم المكونات. يجب على فرق المشروع تحديد النقطة المطبقة، ومجموعة البيانات، وظروف الشبكة، والمتطلبات التعاقدية. وبالمثل، لا يمكن لمقال ما أن يؤكد أن الحالة المقاسة تسبب حدثًا تشغيليًا معينًا. استخدم قياسات الموقع وعملية الهندسة المسؤولة لتأسيس هذه العلاقة.

مقارنة مسارات التخفيف دون اللجوء إلى جهاز واحد

يتبع مسار التخفيف الهدف المحدد. لا ينبغي اختصار خيار إلا عندما تدعم سجلات القياس ذلك ويتم فهم تصميم التكامل. لا يوجد جهاز واحد هو الإجابة الصحيحة تلقائيًا لكل قراءة تشوه، أو هدف طاقة تفاعلية، أو حدث جهد، أو نتيجة دراسة للنظام. تؤثر جميع بنوك المكثفات الحالية، والمفاعلات، والمرشحات، ومحركات الأقراص، وممانعة المحولات، والحماية، وتغير الحمل المتوقع على مراجعة المشروع.

فئة الخيار	قد يُنظر فيه عند	يجب التأكد منه قبل الاختيار
AHF / APF	تخفيف التيار التوافقي عند ناقل توزيع مصنع التعدين أو نقطة الاتصال المشتركة (PCC) هو هدف مُعرَّف ومقاس	الملف الشخصي الحالي، موقع التثبيت، خطة CT، أساس السعة، الحماية، الحرارة، وطريقة القبول
SVG / ASVG	السلوك الديناميكي للطاقة التفاعلية هو الهدف الأساسي المحدد	ملف الطاقة التفاعلية، سياق الجهد، المعدات الحالية، الضوابط، وحدود التشغيل
المكونات الخاملة	تحدد دراسة النظام وظيفة ثابتة أو مضبوطة مناسبة	مخاطر الرنين، التبديل، بيانات الشبكة، الحماية، والتركيب المادي
تغيير تشغيلي أو في المنبع	مصدر أو جدول أو تكوين توزيع مادي	مسؤوليات المالك، تنسيق المرافق، ومسار تنفيذ موثق

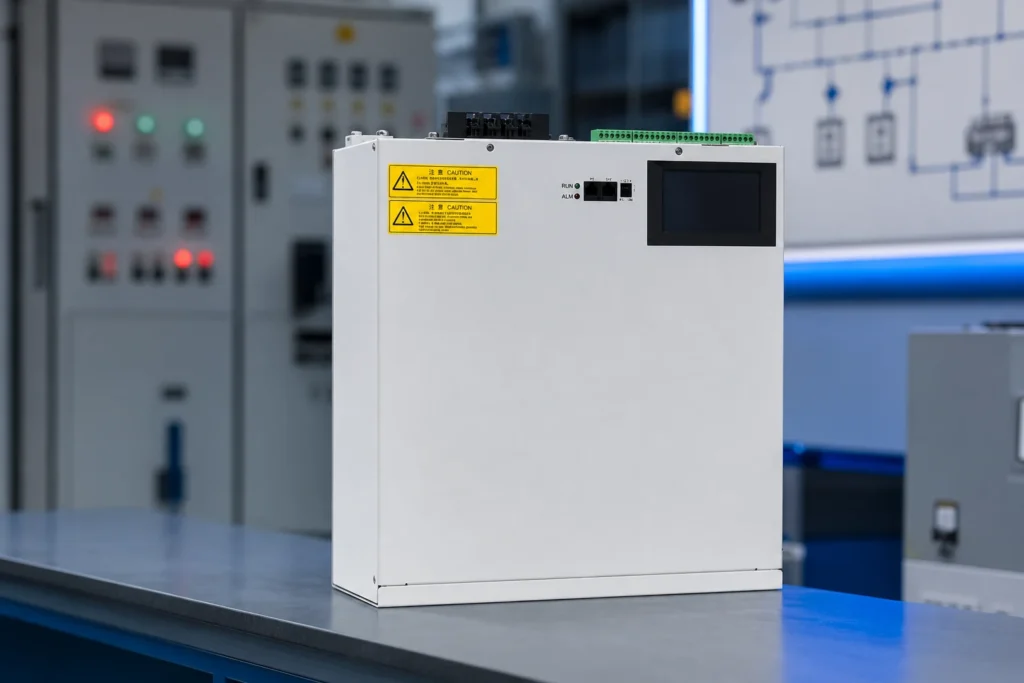

لأجل مناقشة خط الإنتاج، انظر صفحة مرشح التوافقيات النشط CNBYG AHF. يجب استخدامه مع بيانات المشروع، وليس كبديل للدراسة. الدليل ذو الصلة حول قياس توافقيات المحركات المتغيرة التردد واختيار مرشح الطاقة النشط يشرح نفس النهج الذي يعتمد على القياس في سياق تطبيق مجاور.

التخطيط للتكامل والتشغيل المبكر

يجب تحديد أسئلة التكامل قبل إصدار طلب تقديم عروض (RFQ). يجب على الفريق توثيق موقع الاتصال المقترح، وترتيب محولات التيار، وتكوين خطوط التغذية والموصلات، والمساحة المتاحة، وتوجيه الكابلات، والتهوية، والظروف البيئية، والوصول، والاتصالات، والإنذارات، وتوقعات الصيانة. كما تحتاج متطلبات تنسيق الحماية والإغلاق إلى مراجعة خاصة بالمشروع. هذه مدخلات تصميم، وليست تفاصيل يتم تأجيلها حتى وصول المعدات.

يجب أن تقارن عملية التشغيل ظروف ما بعد التركيب الممثلة مع خط الأساس المتفق عليه مسبقًا وطريقة القبول المحددة. حافظ على ظروف التشغيل قابلة للمقارنة: سجل الأحمال الرئيسية التي كانت تعمل، وأين تم توصيل العدادات، وما هي إعدادات القياس المستخدمة. إذا كان هدف الموقع يتضمن مقياسًا لحدود النظام، فيجب أن تحافظ خطة القياس على هذه الحدود. يمكن أن يؤدي موضع عداد مختلف أو حالة حمل مختلفة إلى نتيجة مختلفة دون إظهار تغيير في أداء المعدات. الدليل عن الحد من التوافقيات لمحولات التردد المتغير للمضخات الغاطسة الكهربائية في قطاع النفط والغاز يوضح كيف ينطبق نفس الانضباط في إصدار التصاريح في سيناريو ذي صلة.

استفسار عن المنتجات ونطاق المشروع

الاستفسار يكون أكثر فائدة عندما يتضمن الرسم البياني بخط واحد، والجهد والتردد الاسمي، ومعلومات المحولات، وبيانات الجهد/التيار التمثيلية، وجدول التشغيل، وجرد الأحمال، والمكثفات/المفاعلات/المرشحات الموجودة، ومعلومات الحماية، ونقطة التركيب المقترحة، وبيانات المساحة والتبريد، ومتطلبات الاتصال. صف القرار المطلوب: استكشاف الأخطاء وإصلاحها محليًا، وتقييم حدود النظام، وتخفيف تيار التوافقيات، والاستجابة للطاقة التفاعلية، أو مراجعة منسقة.

يمكن لـ CNBYG مراجعة هذه المدخلات ومناقشة ما إذا كانت خطوط منتجاتها تتناسب مع النطاق المحدد. ولا ينبغي أن يُطلب منها تقديم وعود بشأن أهداف توفر الناقلات، أو شهادة سلامة الموقع أو إدارة السلامة والصحة المهنية (MSHA)، أو نتيجة توافق هارموني مضمونة. وحيثما يكون للمشروع قيود تشغيلية خاضعة للتنظيم أو حرجة أو غير معتادة، فيجب إشراك المالك المعني، مهندس النظام، مرفق الخدمة، وأخصائيي المعدات. استخدم ال صفحة الاتصال CNBYG لتقديم معلومات المشروع المتاحة.

أسئلة متكررة

أين يجب قياس توافقيات محرك التردد المتغير (VFD) لناقل التعدين أولاً؟

ابدأ من المغذي الذي يغذي مجموعة السيور الناقلة أو كسارة الحجارة، ثم أضف المحطة الفرعية أو مركز التحكم الرئيسي (PCC) إذا كان هدف المشروع هو التخفيف على مستوى المصنع بدلاً من استكشاف الأخطاء وإصلاحها محلياً.
