تعديل معامل القدرة في المولدات

يجب تنسيق تصحيح معامل القوة الكهربائية للمولدات مع نظام تحريض المولد، وقاعدة التحميل الأدنى، ومعدل التردد، والواجهات التي قد تتغير أثناء التحويل. يمكن أن يسبب وجود مخزن كاشطات أو SVG يعمل بشكل جيد على مصدر الطاقة الكهربائية حدوث تيار متدفق، وعدم استقرار الجهد، أو تفاعل التحكم عند قيام المولد بتحميل صغير أو متغير. ابدأ من حدود المقبس الخاص بالمولد، وتمييز تعريف معامل القوة الكهربائية للموقع، واختبار النطاق التشغيلي الكامل قبل تحديد هدف التصحيح.

ال صفحة المنتج CNBYG SVG يوفر السياق اللازم لدعم التيار التفاعلي القابل للتعديل المستمر. ولا يحل محل حدود شركة تصنيع المولد، أو دراسة الحماية، أو إجراء التشغيل.

لماذا يتغير مشكلة التصحيح في وضع المولد

يجب على المولد التحكم في الجهد مع توفير التيار الحقيقي والفاعلي. عند الحمل الخفيف، يمكن لمكونات تيار ثابتة أن تجعل المولد يعمل في وضع متقدم حتى عندما يبدو أن المولد يحتاج إلى المزيد من التيار الفعلي في ظل إنتاجه الكامل. وتحدد شركات تصنيع المولدات أيضًا نطاقات التحميل والإثارة ومعدل معامل القدرة الدنيا التي قد تكون أضيق من توصيل التيار الكهربائي.

ارسم خرائط لمولدات الطاقة، والمحولات، ومفاتيح التحويل، وصمامات التبديل، ومراحل المكثفات، SVG، وحدات UPS، والمغذيات الرئيسية. سجل كيلووات، وكموا، وارتفاع الجهد، والتيار، والتردد، وتحديد معامل الكفاءة (PF)، ودرجة الانفعال (THD)، ونمط التنشيط، وحالة المولد أثناء وضع الخدمة، ووضع الجزيرة، والتحويل، والعودة، وأقل الحمل الآمن. حدد ما إذا كان مقياس الطاقة موجودًا في محاور المولد، أو في السكة المشتركة، أو في المغذية السفلى.

جدول قرارات تصحيح الجينات

تأكد من حدود مصنع مولد الطاقة

احصل على ورقة بيانات المولد، وإرشادات AVR، ومتطلبات التحميل الأدنى، ونطاق التيار الكهربائي المسموح به، وتتابع ترتيب التحويل المعتمد. اعتبر هذه القيود كحد أدنى لتصميم المولد. لا تستنتج هدفًا لتيار المولد الآمن من سعر الفائدة للخدمة. قد تستخدم مقياس التيار الكهربائي في محطة المولد ومقياس لوحة التحكم ومقياس الخدمة المختلفين جميعًا فترات متوسطة مختلفة وأعراض مختلفة.

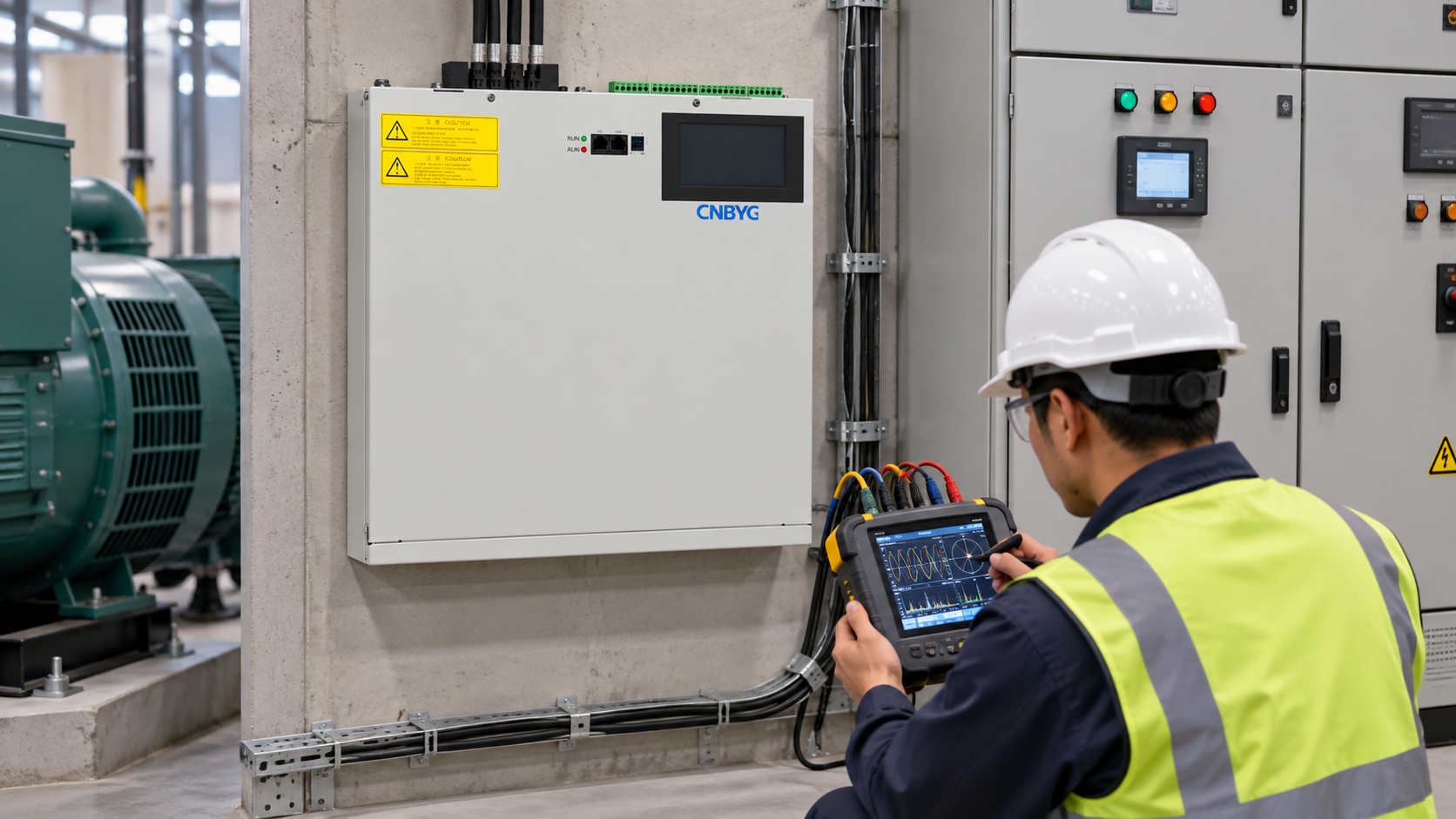

تحقق من نسبة التردد، والوقت، والقطبية، والجهد المرجعي. قارن بين شاشة المولد وشاشة SVG وشاشة تحليل مستقلة أثناء تغيير الحمل بشكل مستمر. دليل تعويض التيار الكهربائي في SVG يشرح سبب ظهور عدم تطابق حدود المعيار كمشكلة غير كافية للتصحيح.

اختر المراحل الثابتة أو SVG

يمكن لبطاريات القابس الثابتة دعم الحمل الأساسي بشكل قابل للتنبؤ، ولكنها تحتاج إلى مفاتيح تبديل ومبدأ الحمل الأدنى. قد لا يتسامح مولد يعمل ليلاً مع تشغيل التحكميات والتنظيمات فقط مع الحمل الأدنى مع مرحلة البطارية نفسها التي تكون مفيدة أثناء الإنتاج. يجب تقييم أي مرحلة متصلة بالقرب من المولّد من حيث الترددات والتجاوزات التبديلية والإثارة الذاتية.

يمكن أن يوفر SVG تباينًا قابلًا للتعديل في التيار، ويمكنه سحب الدعم بسرعة عند انخفاض الحمل. لا يزال التيار المتاح محدودًا من حيث الجهد ودرجة الحرارة وأي واجبات هارمونية أو غير متوازنة. دليل الجهد الكهربي وشبكة الطاقة الكهربية يشرح سبب أن هدف واحد من النوع نفسه قد يتطلب المزيد من التيار عند انخفاض الجهد. تأكد من أن استراتيجية الرجوع للخلف الخاصة بالموجه آمنة في حال فقدان الاتصال مع الموجه الخاص بالمولد أو المحطة.

احسب فقط التيار التفاعلي المطلوب

قياس كيلووات وواط في حدود مولد الكهرباء لنطاق الحمل الأدنى والأساسي والشديد. إذا استخدم المشروع هدف خاص للتحكم في استهلاك الطاقة، فقم باقتطاع التغيير المطلوب وفقًا لنفس المعيار المتبع في أجهزة القياس:

[
Q_c = P\left(\tan(\cos^{-1}PF_1)-\tan(\cos^{-1}PF_2)\right)
]

ثم تحقق من التيار ثلاثي الطور عند أدنى جهد للجهاز الكهربائي باستخدام (I_Q=Q/(\sqrt{3}V_{LL})). احفظ التيار إذا كان SVG يصفح أيضًا الترددات المتداخلة أو يعوض الاختلال. لا تستخدم تصنيف VA للجهاز الكهربائي كمتطلبات التصحيح. يجب أن يتبع جهاز التصحيح الحمل الفعلي وحافظة التشغيل المسموح بها للجهاز الكهربائي.

أضف قاعدة التحميل الأدنى للجهاز المولّد إلى الحساب. قد يكون هدف التصحيح المناسب عند الحمل 80% غير آمن عند الحمل 10%. سجل ما إذا كان المولدات الأخرى قادرة على العمل بالتوازي وما إذا كان الجهاز التعويضي نفسه يرى كلتا الوحدتين.

تنسيق أولويات التحويل والتحكم

تخطيط تسلسل زمني لنقل الطاقة من الجهاز إلى المولد، وعودته من المولد إلى الجهاز، وعملية الإيقاف اليدوي، والإيقاف الطارئ. تحديد الوقت الذي يتم فيه حجب مراحل المكثف، وعندما يتم تشغيل SVG، والجهة المسؤولة عن التحكم في حدود CT، وكيفية سلوك النظام عند وجود جهد أو تردد خارج النطاق المسموح به.

تجنّب وجود اثنين من وحدات التحكم يلاحقان نفس الخطأ التفاعلي. استخدم هدفًا رئيسيًا واحدًا، وهو منطقة انحراف مرجحة، وتأخير موثَّق. وإذا ظل جهاز التوجيه المركزي لتقوية التيار الكهربائي يعمل في وضع المولد، فتأكد من مؤشر القيمة المنخفضة (PF) ومحدوداته الإنشائية. وإذا كان SVG يتفاعل مع وحدة تحكم المولد، فحدد منطقة فاصلة آمنة محليًا، ورصدًا في حالة فقدان الاتصال.

ال دليل متطلبات تثبيت SVG يغطي فتحات التهوية، ودخول الكابلات، وإمكانية الوصول للخدمات. قائمة المراجعات لعملية تشغيل SVG يوفر سجلًا عمليًا لأمور مثل اختبارات التصوير بالرنين المغناطيسي، والقفالات الانتقالية، والمسارات والإنذارات.

اختبارات القبول

وضع الاختبارات، وضع المولّد، النقل، العودة، الحد الأدنى للضخامة الآمنة، الحمل الطبيعي، بدء المحرك الأكبر، وإلغاء الحمل الموجه. تسجيل كيلووات متزامنة، كيلووات في الثانية، الجهد، التيار، معامل الكفاءة، التردد، درجة الانحراف، حالة المولّد، حالة المكثف، تيار SVG، وضع AVR، إنذارات وحالة الحماية. تحقق من مقياس المحول الكهربائي ومقياس المصنع معًا.

لا تقم بإعلان القبول من حدث نقل واحد. اكرر العملية إذا تغيرت مزيج الحمل أو إعدادات المولد. للاطلاع على السياق الخاص بطريقة قياس جودة الطاقة، يُرجى الرجوع إلى دالة في دليل IEC 61000-4-30 وتتبع مواصفات أداة المشروع.

الأخطاء الشائعة التي يجب تجنبها

الخطأ الأول هو التعامل مع المولد كمنبع فائدة غير محدود. والخطأ الثاني هو ترك القواسم ثابتة متصلة خلال فترة الاستخدام المنخفض. والخطأ الثالث هو السماح لبرامج SVG وAVR بالاستجابة مع أولويات متنافسة. والخطأ الرابع هو استخدام هدف PF دون ذكر حدود القياس وعرفي التعبير.

خطأ آخر هو اختبار الإنتاج في حالة الاستقرار فقط. غالبًا ما تكون فترات الانتقال والرفض عند التحميل هي اللحظات التي تظهر فيها اختراقات التيار أو الجهد أو تأخيرات التحكم. احتفظ بالإعدادات القديمة، وقيمة الرجوع، والمكونات المعتمدة من شركة تصنيع المولد في سجل التشغيل.

إنشاء سجل تشغيل لمحرك التوليد

احتفظ بوثيقة تحدد مولد الطاقة، ونوع تشغيل المحرك، وحالة مقبس المفتاح، ومقطور التوربين، والحد الأدنى من الحمل المسموح به، وجميع الأجهزة التفاعلية المتصلة. بالنسبة لكل اختبار، قم بتسجيل المصدر، ومزيج الحمل، والجهد، والتردد، والواط، والكيلوواط/كيلوواط/ثانية، وتحديد معامل الكفاءة، وتحديد درجة الانحراف عن المستوى المثالي (THD)، ونمط AVR، وحالة المكثف، وتيار SVG. أضف الوقت منذ بدء التحويل إلى القراءات المستقرة. هذا يتيح تمييز مشكلة تتعلق بمراقبة المصدر عن مشكلة تتعلق بقياسها.

استعرض السجل بعد الصيانة أو عند إجراء تغيير في الحماية أو عند استبدال مضخة إمداد جديدة أو عند استبدال برمجية وحدة تحكم المولدات. وإذا كان بإمكان عدة مولدات العمل بالتوازي، فحدد الوحدة التي تحمل التيار السالب وما إذا كانت أداة التعويض تقيس خط التوجيه المشترك أم محطة واحدة من مولدات المياة. ولا تحاول نسخ إعداد من مولد إلى آخر دون التحقق من نسبة التيار الكهروستاتيكي، والقدرة، والتحريض، ونظام التحكم المعتمد.

استخدم خطوةً محددةً لكل تغيير. أولاً، أثبت حدود المحطة باستخدام إيقاف تصحيحها. ثم قم بتفعيل الجهاز المعتمد عند الحد الأقصى المسموح به، وانتظر حتى يتم تثبيت المولد والمشغل، ثم قارن بين مقاييس المصدر والمحطة. لا تختبر تسلسل التحويل إلا بعد أن تصبح الحالة المستقرة مقبولة. قم بحفظ قيمة الرجوع وإجراء عملية استعادة من قبل الشخص المسؤول عنها في حال انقطاع الاتصال أو عدم توفر المشغل.

ينبغي أن يوضح السجل النهائي الحد الأدنى والحد الأقصى للجهد والتردد، وكذلك نطاق الجهد والتردد، والمنشأة المولدة التي كانت تعمل، والخطوات التي عُلّقت، والقرار الدقيق بالقبول. وإذا لم يكن بالإمكان اختبار كامل مسار التحويل، فليتم تسجيل الحد الذي تم تحديده بدلاً من اعتبار اختبار الحالة المستقرة موافقاً على التحويل.

أسئلة متكررة

هل يمكن استخدام هدف خدمة الكهرباء في وضع المولد؟

لا يتم ذلك تلقائيًا. قد تتطلب تنظيم جهد المولد والحدود القصوى للإثارة والتحميل الأدنى نطاقًا مستهدفًا مختلفًا واستراتيجية تحويل مختلفة.

هل يجب حجب المقابس الكهربائية أثناء عملية التحويل؟

غالباً ما يحتاجون إلى عملية إعادة الاتصال المدوّلة أو المتسلسلة، لكن التسلسل الدقيق يأتي من دراسة المولد والمعدات التحويلية والحماية.

هل أجهزة التخزين السريع SVG أكثر أمانًا من المكثفات الثابتة المستخدمة في المولدات؟

يمكن أن يتسبب SVG في انقطاع التيار بشكل سريع، لكنه لا يزال بحاجة إلى CTات صحيحة وحدود الجهد والقدرة الحالية وأولويات، فضلاً عن وجود استراتيجية احتياطية آمنة. ولا يشكل SVG بديلاً لدراسة المولد.

ما هي الأدلة اللازمة لقبولها؟

احتفظ بقراءات متزامنة لكل من المصادر وجميع حالات التحويل، بالإضافة إلى حالة المكثف/SVG، ونظام AVR، والأصوات المنبهة، والحماية، والترتيب المعتمد.

خاتمة

تعد معالجة معامل القدرة الكهربائية للمولدات مشكلة في تنسيق المصادر. يجب تحديد حدود المولد، والتقيد بالحدود المحددة من قبل الشركة المصنعة، وإزالة المكثفات في مرحلة الحمل الخفيف، والتحقق من التعويض الديناميكي أثناء التحويل وتغيير الحمل. تعتبر مجموعة أهداف موثقة وتتابع الرجوع أكثر قيمةً من قراءة معامل القدرة الكهربائية المثالية الوحيدة.
