تعديل معامل القدرة الكهربائية للترانسفورماتورات ذات الحمل الخفيف

تعديل معامل القدرة الكهربائية للترانسفورماتورات ذات الحمل الخفيف

تصحيح عامل القدرة لمحول محمل بشكل خفيف يجب أن يأخذ في الاعتبار التيار التحريضي، مراحل المكثف الثابتة، سعة الكابل والطريقة التي يُشغل بها المحول بين الورديات. النتيجة الأكثر أمانًا هي نطاق تشغيل مستقر عند مدخل المحول، وليس قراءة واحدة قريبة من الوحدة عند الإنتاج الكامل. قم بقياس حدود المحول، وفصل الطلب التفاعلي بدون حمل عن حمل العملية، ومنع المكثفات أو جهاز SVG من قيادة المصدر عندما ينخفض الحمل.

ال صفحة المنتج CNBYG SVG يوفر سياق المنتج للتعويض السريع والمستمر القابل للتعديل. لا تزال الإعدادات الفعلية تتطلب لوحة اسم المحول، الجهد المقاس، ملف الحمل، مواقع محولات التيار وقاعدة تشغيل المرافق أو المولد.

لماذا يختلف المحول ذو الحمل الخفيف

يستهلك المحول تيار تحريضي حتى عندما يكون الحمل الثانوي صغيرًا. هذا التيار هو في الغالب تفاعلي، لذلك قد يظهر عامل القدرة المقاس سيئًا بينما يكون القدرة الفعالة منخفضة. قد يكون المكثف الثابت المختار من دراسة الحمل الأقصى كبيرًا جدًا أثناء التشغيل الليلي. نفس الكيفن kvar الذي يكون معتدلًا عند الحمل الأقصى يمكن أن يصبح حالة قيادة عندما يتوقف العملية.

سجل الكيلوواط، الكيفن kvar، الجهد، التيار، التردد، عامل القدرة، THD، نقطة التوصيل للمحول، حالة المكثف ووضع التشغيل. سجل التفعيل، وضع الخمول، الإنتاج الطبيعي وأدنى حمل مسموح به. لاحظ ما إذا كان العداد على المدخل الرئيسي للمحول، أو الثانوي، أو على خط التغذية، أو على حافلة المولد؛ يختلف الجواب مع الحد الفاصل.

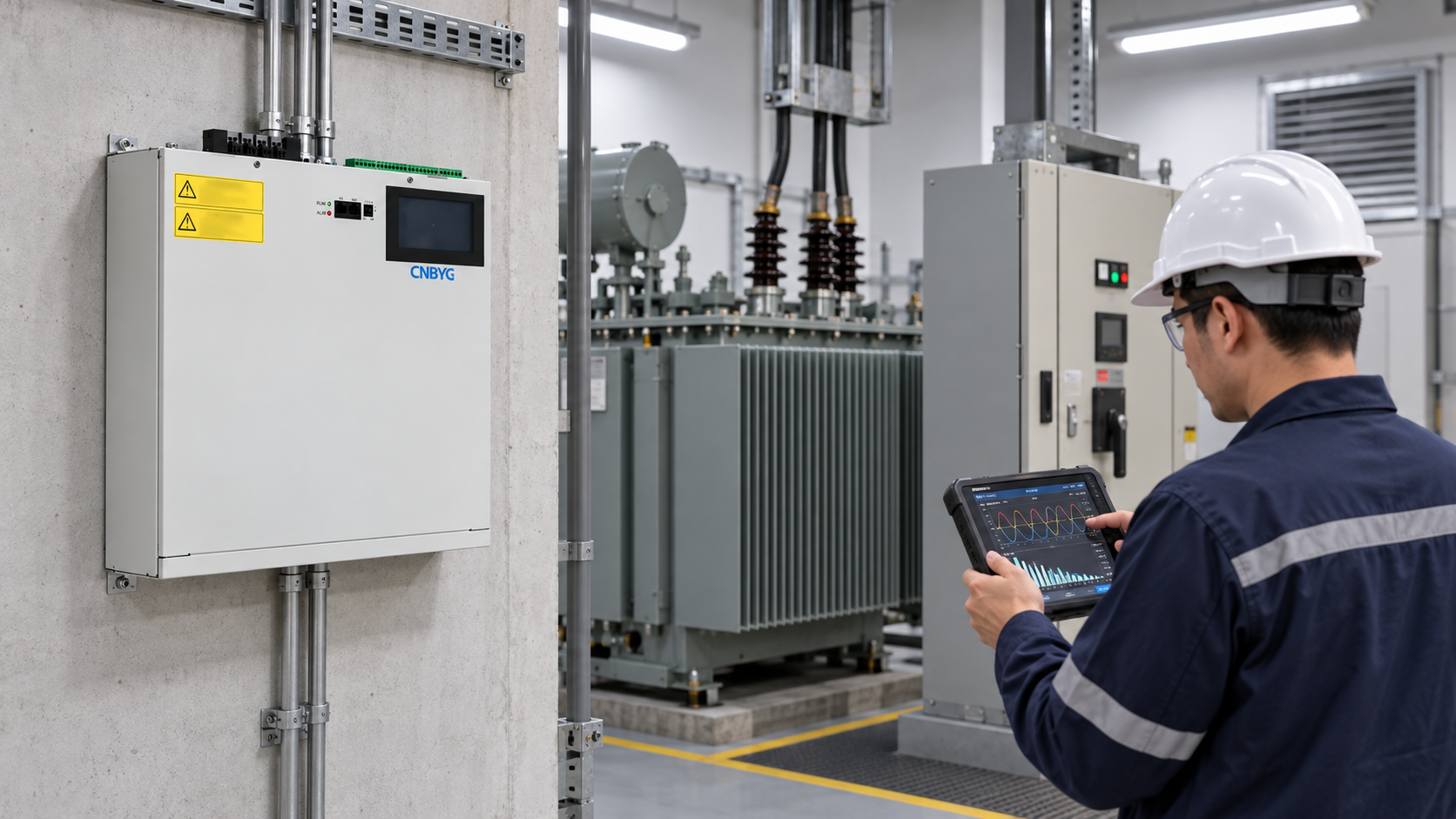

Engineer reviews a wall-mounted CNBYG SVG at a lightly loaded transformer incomer

جدول القرارات التشخيصية

ملاحظة عند حدود المحول السبب المحتمل الفحص الهندسي الأولي
عامل قدرة منخفض مع كيلواط قليل جدًا يهيمن التيار التحريضي على القياس. تأكيد تفعيل المحول وموقع عداد المدخل الرئيسي/الثانوي.
يصبح عامل القدرة قياديًا بعد توقف الإنتاج تبقى المكثفات الثابتة أو سعة الكابل متصلة. تحقق من تبديل الحمل الأدنى وحالة خطوة المكثف.
يختلف عامل القدرة بين عدادات المدخل الرئيسي والثانوي حدود مختلفة، نسب محولات التيار أو خسائر المحول. مزامنة العدادات ووضع علامة على الحد الفاصل للتحكم المفرد.
عامل القدرة غير مستقر بعد تغيير نقطة التوصيل تغيرات الجهد تغير التيار والكهرباء kvar للمكثف. راجع نطاق التوصيل، مرجع الجهد ونطاق توقف وحدة التحكم.
يصل مولّد القدرة غير الفعالة الساكن (SVG) إلى حد التيار عند انخفاض الجهد تتطلب القدرة غير الفعالة نفسها بوحدة كيلوفار تيارًا أكبر من المحوّل. تحقق من منحنى القدرة التشغيلية عند أدنى جهد تم قياسه.
تم تصحيح معامل القدرة (PF)، لكن التشوه التوافقي الكلي (THD) يرتفع يُستخدم التيار أيضًا للتعامل مع التوافقيات أو حالات عدم الاتزان. تحقق من إعدادات الأولوية والطيف التوافقي.

تحديد حدود القياس

ارسم مخططًا أحادي الخط يوضح المحوّل، ومصدر التغذية من الشبكة أو المولّد، والقاطع الرئيسي، وبنك المكثفات، ومولّد القدرة غير الفعالة الساكن (SVG)، ومغذيات الأحمال، ومحولات التيار (CT). حدد ما إذا كان الهدف هو عداد الشبكة، أو الجانب الابتدائي للمحوّل، أو الجانب الثانوي للمحوّل، أو مغذي عملية معين. قد يبدو أن مولّد SVG يعمل بشكل صحيح عند محول التيار الخاص به، بينما لا يزال عداد الشبكة يرصد تيارًا غير فعال قادمًا من مغذٍ آخر.

تحقق من نسبة محول التيار (CT)، والطور، والقطبية، والحمل، ووصلات القصر. تأكد من أن مرجع الجهد يتبع الترتيب الطوري نفسه. قارن القراءات المعروضة على مولّد SVG بقراءات جهاز تحليل مستقل أثناء تغيير متحكم فيه للحمل. إن دليل تعويض التيار الكهربائي في SVG يوضح سبب إمكانية ظهور عدم تطابق حدود القياس أو الإشارات وكأنه عطل في جهاز التعويض.

حساب مكونات الحمل واللاحمل

افصل مكون تيار المغنطة الخاص بالمحوّل عن مكون تيار الحمل الناتج عن العملية. عند أخف حمل تشغيلي عادي، سجّل متوسط القدرة غير الفعالة بالكيلوفار (kvar) مع فتح جميع مراحل المكثفات القابلة للتبديل. ثم أضف حملًا معروفًا أو مغذيًا واحدًا في كل مرة، وراقب التغير الناتج. يؤدي ذلك إلى إنشاء خط أساس خاص بالموقع دون افتراض نسبة مئوية مستمدة من بيانات لوحة الاسم.

بالنسبة إلى نظام ثلاثي الأطوار، يمكن حساب التيار غير الفعال التقريبي المرتبط بقيمة مقاسة بالكيلوفار كما يلي:

[
I_Q = \frac{Q}{\sqrt{3} V_{LL}}
]

استخدم وحدات متسقة: تكون Q بوحدة الفار (var)، والجهد V بوحدة الفولت. عند انخفاض الجهد، يزداد التيار المطلوب لتحقيق قيمة القدرة غير الفعالة نفسها. إن دليل الجهد الكهربي وشبكة الطاقة الكهربية يوضح سبب إمكانية اقتراب وحدة تمتلك تيارًا احتياطيًا عند الجهد الاسمي من حدها الأقصى أثناء هبوط الجهد.

لا تستخدم القدرة الاسمية الكاملة للمحوّل بوحدة كيلوفولت أمبير (kVA) باعتبارها هدف التعويض. ينبغي أن يعكس الهدف الطلب الفعلي المقاس على القدرة غير الفعالة ونطاق التشغيل المسموح به. قد يكون جهاز التعويض الكبير قادرًا من الناحية الفنية على فرض معامل قدرة مرتفع، لكنه قد يؤدي إلى تشغيل بمعامل قدرة متقدم، أو تذبذب في التحكم، أو خسائر غير ضرورية عندما يكون المحوّل تحت الجهد مع حمل منخفض.

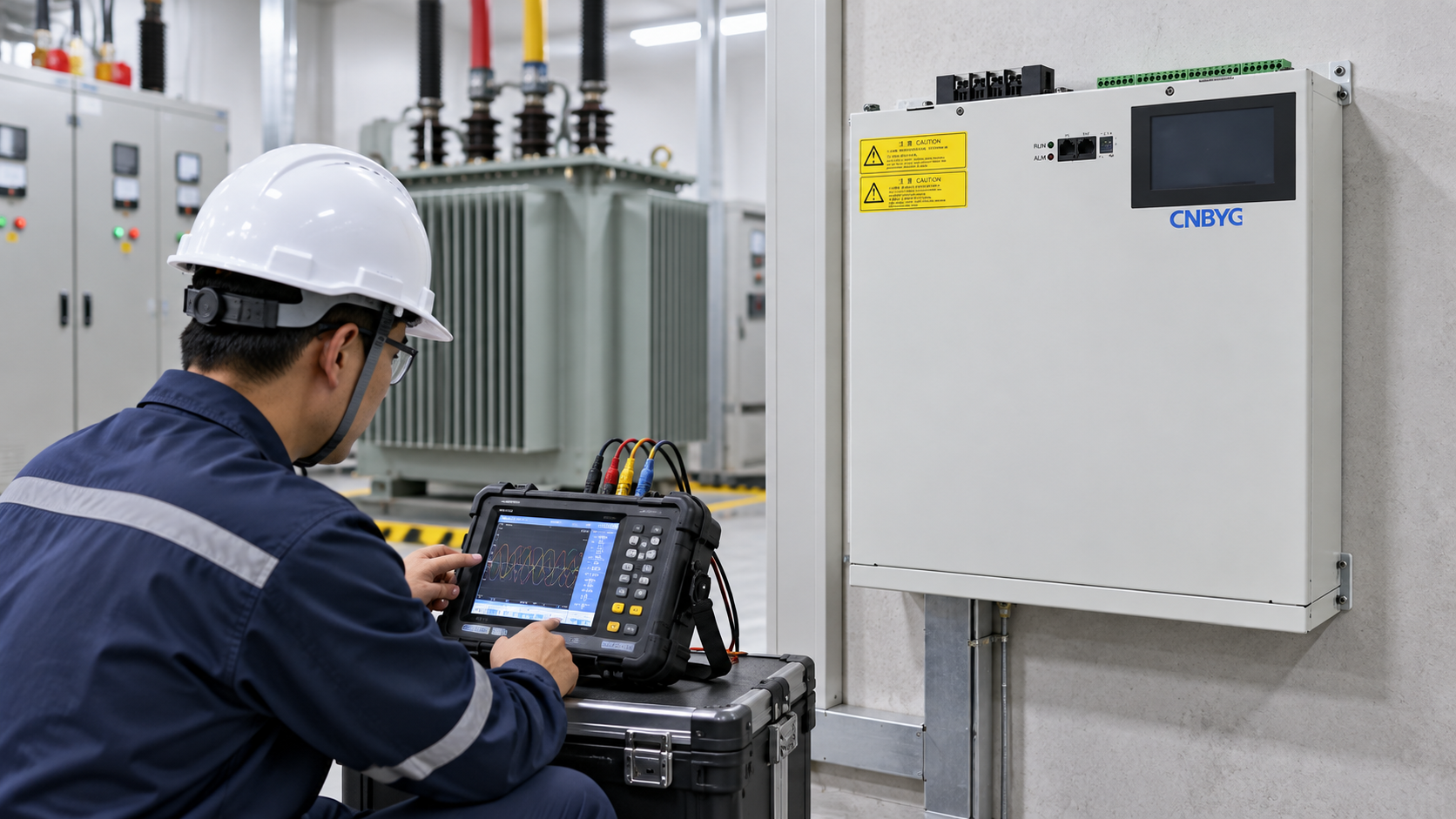

Engineer compares transformer-bus readings with an analyzer beside a wall-mounted SVG

تنسيق عمل المكثفات ومولّد SVG وأجهزة التحكم في مغير النقرات

أدرج جميع مصادر التيار غير الفعال: تيار مغنطة المحوّل، والمكثفات الثابتة، ومراحل التصحيح الآلي لمعامل القدرة (APFC)، ومغذيات المحركات، وسعة الكابلات، وأنظمة مزود الطاقة غير المنقطعة (UPS)، والمولّدات. حدد الجهاز المسؤول عن التعامل مع الطلب الأساسي البطيء والجهاز المسؤول عن التغيرات السريعة. قد يتضمن الترتيب العملي استخدام مراحل ثابتة صغيرة لتغطية الحمل الأساسي المتوقع، والاستعانة بمولّد SVG للتعامل مع القدرة غير الفعالة المتغيرة، ولكن لا يتم ذلك إلا بعد التحقق من حالة أقل حمل.

حدد قاعدة الحد الأدنى للحمولة. قد يحتاج مرحلة المكثف التي تكون مفيدة عند الإنتاج الكامل إلى الفتح عندما يتم تشغيل المحول ولكن بدون حمل. إذا تم استخدام SVG، حدد نطاق هدف وحد حد قيادي بدلاً من إصدار أمر بقيمة وحدة دقيقة في كل لحظة. حدد المنطقة الميتة، التأخير، الأولوية وخطة الاحتياط حتى لا يطارد اثنان من وحدات التحكم نفس الخطأ.

مغيرات التوصيل تتطلب عناية خاصة. يغير تغيير التوصيل الجهد وبالتالي التيار المطلوب لنفس الكفار. يجب على وحدة التحكم استخدام مرجع الجهد المعتمد والسماح للنظام بالاستقرار قبل اتخاذ قرار ما إذا كانت خطوة تعويض أخرى مطلوبة. سجل موضع التوصيل في سجل القبول.

قائمة التحقق من الحجم والاختيار

  1. حدد حدود التصحيح وقاعدة المرافق أو المولد.
  2. قم بقياس أدنى حمولة للمحول، والحمولة النموذجية، والحمولة القصوى.
  3. سجل الكفار الموقعة مع المكثفات المفتوحة والمغلقة.
  4. تحقق من محولات التيار، تسلسل الطور، مرجع الجهد واتفاقية المحلل.
  5. احسب التيار عند أدنى جهد مسموح به، وليس فقط عند الجهد الاسمي.
  6. احتفظ بتيار المحول الاحتياطي لأداء مهام التوافقيات وعدم التوازن إذا تم تفعيله.
  7. حدد حدود تشغيل الحد الأدنى للحمولة للمكثف وحدود التقدم لـ SVG.
  8. افحص حرارة العلبة، والمسافة، والحماية، والوصول للخدمة.
  9. اختبر تغييرات التوصيل، بدء الإنتاج، إيقاف الإنتاج، ونقل المولد عند الاقتضاء.
  10. احفظ الإعدادات، الأثر، الإنذارات وقيم التراجع.

ال دليل متطلبات تثبيت SVG covers airflow, cable entry and service space that can be missed when the transformer room is crowded. The قائمة المراجعات لعملية تشغيل SVG can be used to structure the evidence.

Acceptance tests for light-load operation

Acceptance must include the transformer energized with the minimum safe load. Hold that state long enough to observe the capacitor stage status, SVG current, PF sign and voltage. Repeat at normal production, peak production and a controlled load step. Check that the source does not become leading beyond the agreed limit and that the controller does not repeatedly switch stages.

Record synchronized kW, kvar, voltage, current, PF, THD, tap position, capacitor state, SVG output current, temperature and alarms. If the transformer is supplied by a generator, test only under an approved switching procedure because generator voltage regulation and minimum loading can restrict the correction range. The دالة في دليل IEC 61000-4-30 provides a reference for power-quality measurement methods; site acceptance still follows the project specification and instrument capability.

الأخطاء الشائعة التي يجب تجنبها

The first mistake is correcting the wrong meter. A feeder-level SVG may improve a motor feeder while the transformer incomer remains affected by another load. The second is using a peak-load capacitor bank for every operating state. The third is ignoring transformer tap and voltage variation. The fourth is allowing an APFC controller and an SVG to use different signs or different CT boundaries.

Another mistake is treating a low PF at very low kW as a penalty that must always be forced to unity. Check the utility definition and billing interval first. If the source is stable, current is within limits and the agreed PF band is met, a controlled band may be more robust than aggressive correction.

Document the operating envelope

Keep a simple operating envelope with the transformer identification, tap range, minimum and maximum permitted load, capacitor states and the approved PF band. Note the ambient and ventilation conditions when the SVG is tested. If a second transformer can be paralleled, record whether its magnetizing current is included in the same boundary. This prevents a night-shift operator from applying a day-shift setting to a different energized arrangement.

When a setting is changed, retain the old value, the reason, the measured state and a rollback value. Allow the transformer and controller to settle before comparing readings. A short trend through a load transition is usually more informative than a single screen value. Review the envelope after a seasonal production change, a tap-setting change or the addition of a feeder.

أسئلة متكررة

Why is PF poor when a transformer is almost unloaded?

يظل تيار المغنطة موجودًا بينما ينخفض الحمل الفعّال، ولذلك يصبح التيار التفاعلي نسبة أكبر من إجمالي التيار. كما يؤثر موقع جهاز القياس وطريقة حساب المتوسط على القيمة المعروضة.

هل ينبغي استخدام بنك مكثفات لتصحيح تيار اللاحمل للمحول؟

فقط إذا كانت حدود القياس، وقواعد شركة الكهرباء، وسلوك الحمل الأدنى تدعم ذلك. فقد يؤدي استخدام بنك مكثفات ثابت مناسب عند ذروة الحمل إلى جعل معامل القدرة للمصدر متقدمًا عندما يكون المحول في وضع الخمول.

هل يمكن استخدام SVG لمحول محمل بشكل خفيف؟

يمكنه توفير تيار قابل للضبط، ولكن يجب التحقق من نطاق الهدف، وحد التيار المتقدم، وحدود محول التيار (CT)، والتيار المتاح عند أدنى جهد وأقل حمل.

What should be included in the acceptance record?

قم بتضمين الكيلووات المتزامنة، الكيلوVAR، معامل القدرة، الجهد، التيار، نسبة التشويه الكلي، وضعية التاب، حالة المكثف، خرج SVG، الإنذارات والنتائج على الأقل، الحمل الطبيعي والأقصى.

خاتمة

Power factor correction for a lightly loaded transformer is mainly a boundary and coordination problem. Measure magnetizing demand, model the lowest-load case, coordinate capacitors and SVG control, and accept the result across the full operating range. A documented target band that avoids leading operation is more useful than a perfect value observed only at peak production.
