قائمة فحص اختبار تكليف SVG

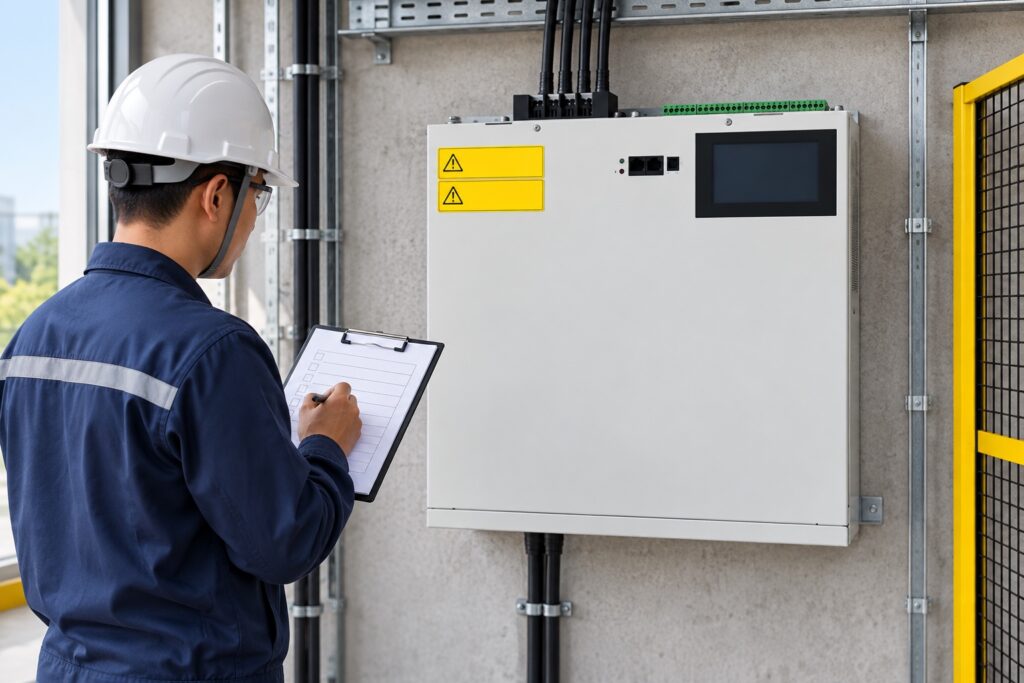

Engineer completes a dead-inspection checklist beside a product-referenced SVG

SVG المرجعي للمنتج أثناء فحص التشغيل المراقب

قائمة فحص اختبار تكليف SVG

يجب أن يثبت قائمة فحص اختبار تشغيل SVG أن الوحدة المثبتة متصلة بشكل صحيح، ومهيأة بأمان وقادرة على الاستجابة لمهمة القدرة التفاعلية المقاسة. يجب ألا تكون مجموعة من أضواء الحالة الخضراء. ابدأ بمخطط الخط الواحد المعتمد، ورسم التوصيل النموذجي، ودراسة الحماية، وجدول محولات التيار، وإجراء بدء التشغيل من قبل الشركة المصنعة. سجل الإعدادات عند الانتهاء، وحالة الحمل، والأجهزة، وحدود الاختبار، والشخص المسؤول. إذا لم يكن بالإمكان إجراء اختبار بأمان أو كانت الأدلة المطلوبة مفقودة، فقم بتمييزها على أنها مفتوحة بدلاً من افتراض النتيجة.

مراحل التشغيل

يصبح التدقيق في التشغيل أسهل عند تقسيمه إلى مراجعة المستندات، والفحص الميت، والتحقق من التحكم والقياس، والتشغيل الأولي، والاختبارات الوظيفية، وقبول الأداء. يجب أن يكون لكل مرحلة نقطة توقف. لا تقوم بتشغيل مرحلة مع وجود عيب أمني أو في التوصيل لم يتم حله لمجرد“

ال عائلة منتجات CNBYG SVG يوفر سياق المنتج. يحدد دليل النموذج الدقيق، ورسم التوصيل، ودراسة الحماية، وجدول محولات التيار، وإعدادات وإجراء التشغيل المعتمد تسلسل الاختبار.

جدول قائمة الفحص

مرحلة اختبار أو مراجعة تسجيل حالة النجاح
المستندات تأكيد النموذج، والخط الواحد، والتوصيل، والحماية، وجدول محولات التيار، والإعدادات، والإجراء المعتمد مراجعة، وتاريخ، والمسؤول عن المراجعة جميع المستندات تتطابق مع المعدات المثبتة
الفحص الميت فحص التركيب، والأطراف، والموصل الوقائي، والأغطية، والحواجز، والملصقات، ومسار تدفق الهواء ورقة الفحص والصور الفوتوغرافية لا يوجد عيب ميكانيكي أو أمني غير محلول
قياس التحقق من نسبة محول التيار، والموقع، وترتيب الطور، والقطبية، والاستمرارية، والاتصال الأداة، والطريقة، والنتيجة المقاسة تطابق المدخلات مع وحدة التحكم وجدول التوصيل
التنشيط الأولي تطبيق تسلسل التحكم/الطاقة ومراقبة الإنذارات والمراوح والجهد والتيار الوقت، حالة الحمل، الإنذارات والإعدادات حالة مستقرة بدون إنذار غير متوقع
وظيفي اختبار الأمر التفاعلي، التمكين/التعطيل، الحدود، الأوضاع، الإشارات عن بعد والرحلات الأمر، الاستجابة، المدة والتعافي تتبع الاستجابة المعتمدة والمعايير
الأداء مقارنة عامل القدرة/التيار التفاعلي عند نقطة القياس المتفق عليها وحالات الحمل المسارات الخام، وصف الحمل والحسابات تحقيق هدف المشروع تحت الحالات المحددة
إغلاق المشروع تصدير الإعدادات والأرشفة كسجلات كما بنيت، تقرير الاختبار وملاحظات التدريب أسماء الملفات، المراجعة والتوقيع النهائي مهندس آخر يمكنه إعادة إنتاج الأساس

توثيق ونقطة توقف السلامة

التحقق من أن النموذج المثبت، الجهد، التردد، نظام الطور/السلك والحاوية تتطابق مع التصميم المعتمد. تأكيد أن أحدث جدول واحد وخط التوصيل يظهر محولات التيار، القاطع، نقطة العزل، معالجة الحيادي والاتصالات. مراجعة إعدادات الحماية وأي تغييرات تمت أثناء التركيب. حل التناقضات قبل المتابعة.

يجب على الفريق تحديد الحد الكهربائي، طريقة القفل/علامة التوقف، زمن تفريغ الطاقة المخزنة، أدوات الاختبار والاستجابة للطوارئ. يجب أن يقوم بالفحوصات الكهربائية فقط الأفراد المؤهلون. هذه القائمة هي قائمة تخطيط، وليست إذنًا للعمل المشحون. استخدم دليل الشركة المصنعة وقواعد السلامة في الموقع.

الفحص الميت

فحص معدات التركيب، والسكك، ولوحات الحاوية، وتشغيل الباب، ومدخلات الكابلات، والمحطات، والتوصيل الوقائي، والملصقات، والحواجز، والفتحات غير المستخدمة. تأكد من أن الوحدة أو الوحدة الحائطية في الاتجاه المعتمد وأن لديها مساحة الخدمة المحددة. قم بإزالة كتل الشحن فقط وفقًا للدليل. فحص المراوح، والفلاتر، والمخارج للتأكد من عدم وجود عوائق.

تحقق من حجم الكابل، والنهاية، وسجل عزم الدوران، وفصل الأسلاك بين الطاقة، والملفات، والتحكم، والاتصالات. تأكد من أن الدوائر الثانوية للملفات مغلقة ومتصلة بشكل صحيح. فحص علامات الطور والأسلاك المحايدة دون إزعاج دائرة حية. التقط صورة لترتيب التثبيت كما هو لتسجيل الأصول.

ال قائمة فحص متطلبات تركيب SVG يوفر الفحوصات السابقة للتركيب. يجب أن يوثق التشغيل أن كل واحدة منها تم فحصها فعليًا.

صورة: فحص تمهيدي توضيحي قبل التشغيل لوحدة SVG مغلقة على الحائط.

تحقق من ملفات التعريف للملفات الثانوية للملفات والمدخلات الخاصة بالمتحكم

نسبة الملف الثانوي، الطور، القطبية أو الموقع غير الصحيح يمكن أن يجعل SVG الصحي يستجيب بشكل غير صحيح. قارن بين لوحة اسم الملف الثانوي والمحطات مع الجدول الزمني. تحقق من الاستمرارية وتحديد الطور باستخدام الطريقة المعتمدة. تأكد من مرجع جهد المتحكم وترتيب الطور. إذا كان التصميم يتضمن تعويض المحايد أو عدم التوازن، تحقق من مسار القياس المقابل.

استخدم حالة حمولة معروفة وآمنة للتحقق من الاتجاه. مع تعطيل SVG، قارن قياسات المتحكم مع جهاز مستقل عند نفس الحد. عدم التطابق هو نقطة توقف. لا تعدل حول الأسلاك غير الصحيحة. سجل طراز الجهاز، الوقت، حالة الحمولة، النسب، والعلاقات الطورية المقاسة.

التنشيط الأولي

اتبع تسلسل النموذج للطاقة المساعدة، طاقة التحكم والطاقة الرئيسية. راقب جهد الإدخال، التيار، تشغيل المروحة، حالة العرض، الإنذارات، الاتصالات ودرجة الحرارة. حافظ على الحمولة الأولية مستقرة ووثق حالة الإنتاج. إذا انقطع الوحدة، احتفظ بالرمز الدقيق، إصدار الإعدادات والقياسات المحيطة قبل إعادة التشغيل.

تحقق من أن وحدة SVG تبدأ في الوضع المقصود وأن إشارات التمكين/التعطيل، الإيقاف عن بعد، والتداخل تتصرف كما هو مصمم. إشارة “جاهز” ليست دليلًا على التعويض التفاعلي. ال دليل التيار التفاعلي لوحدة SVG يشرح كمية الاستجابة للمقارنة.

Functional tests

Test the reactive-power command with the SVG enabled under a representative inductive state. Confirm output direction, measured power factor, source current and voltage. If capacitive operation is required, test it separately within safe and approved limits. Test minimum load, peak load and a changeover that reflects the process.

Verify current limit and priority behavior when other functions share capacity. Check alarms for overtemperature, overcurrent, communication loss and sensor fault where the model supports them. Test the response to an approved stop or upstream protection action. Confirm recovery follows the documented procedure and does not erase the event record.

Image: illustrative review of synchronized traces; actual acceptance data must come from approved instruments.

Performance acceptance

Define the measurement point before testing. It may be the SVG connection bus, a feeder or the PCC. Use the same instrument locations, averaging, duration and load-state descriptions for baseline and post-commissioning records. State whether the target is power factor, reactive current, voltage support, unbalance or another project metric.

Include at least the operating cases that drove sizing. Record real power, reactive power, current, voltage, power factor, SVG output, ambient condition and relevant harmonic or unbalance measurements. A single favorable reading cannot prove performance across the operating range. If the target is not met, check CT inputs, capacity, priority settings, network condition and load change before changing parameters.

ال APF and SVG before-and-after method can help structure comparable evidence. For harmonic limits at a PCC, consult IEEE 519-2022 and the project agreement.

When a result fails, classify the cause before changing a setting. A low power factor may come from insufficient current capacity, incorrect CT polarity, a changed load, a voltage condition or a control priority. A temperature alarm may reflect airflow, ambient or overload rather than a commissioning parameter. Preserve the failed trace, then retest one change at a time. This creates evidence for the owner and avoids hiding a design problem behind repeated tuning.

For parallel modules, record each module’s output share and alarm state during the same load case. Check that a disabled module does not leave the remaining units above their permitted duty. For a four-wire or unbalance function, add phase and neutral records to the acceptance package. These extra fields make later troubleshooting much faster.

Closeout and training

Export the final settings, firmware, alarm history and communication configuration. Archive the as-built one-line, wiring schedule, protection settings, CT data, raw traces, test report, photographs, deviations and sign-off. Record serial or asset identifiers and any spare module or fan details. Make clear which values are measured and which are assumed.

Train operators on normal status, alarms, permitted reset actions and escalation. Do not teach them to open a power-electronic enclosure or bypass an interlock. Set the first maintenance review date and preserve a baseline so future changes can be distinguished from commissioning behavior.

Use a clear punch-list rule: each open item should state the condition, risk, temporary control, responsible person and closure evidence. A cosmetic label issue may have a different disposition from an unresolved CT polarity or protection setting. The commissioning manager should approve any conditional acceptance and set a deadline for retest. Once the item closes, update the as-left report rather than leaving two conflicting versions in circulation.

Keep the signed report with the equipment asset record and note the next review date.

Record the approved acceptance boundary beside every final result.

Neutral video: power electronics testing context

This IIT Roorkee lecture introduces shunt active-filter operation and is provided as neutral background for understanding controlled compensation. It is not a commissioning procedure.

أسئلة متكررة

What is the most important SVG commissioning check?

تحقق من حدود القياس، نسبة CT، الموقع، القطبية، ترتيب الطور ومدخلات وحدة التحكم قبل الحكم على الأداء. المدخلات غير الصحيحة يمكن أن تجعل كل نتيجة لاحقة مضللة.

هل يمكن للتكليف استخدام عرض SVG فقط؟

لا. قارن العرض مع قياسات مستقلة ومعتمدة عند النقطة المحددة وسجل حالة الحمولة. لا يمكن للعرض وحده إثبات نتيجة على مستوى الموقع بأكمله.

ماذا يجب أن يحدث إذا ظهرت إنذار أثناء التشغيل؟

حافظ على الكود والوقت والإعدادات والقياسات بدقة، اتبع إجراء النموذج وتصعيد الأمر إلى الموظفين المختصين. لا تعيد ضبط الجهاز مرارًا وتكرارًا ولا تمسح الأدلة.

ما الذي يجعل تقرير التشغيل مفيدًا؟

يربط كل اختبار بمراجعة وثيقة، جهاز، حالة تحميل، نتيجة مقاسة، حد، قرار وتوقيع مسؤول. كما يتضمن الإعدادات النهائية والأدلة الأولية.

Commissioning outcome

An SVG commissioning test is complete when safety, wiring, measurement, control, performance and closeout evidence agree. A signed checklist without raw measurements is incomplete; a good report makes the installation repeatable and maintainable.
