اختيار SVG المثبت على الحائط مقابل المثبت على الرف هو في الأساس قرار إدماج. توفر وحدة الحائط محيطًا متكاملًا في موقع مناسب على الحائط أو الإطار. يتناسب وحدة الرف مع خزانة مصمّمة توفر الدعم الميكانيكي والحماية وتدفق الهواء واصطنابات البث أو الكابلات وإمكانية الوصول للخدمات. اخترها فقط بعد التأكد من متطلبات التيار المتناقص والجهد ونظام الأسلاك، لأن نمط الحماية لا يمكن أن يصحح وجود SVG صغير الحجم أو غير متوافق. ثم قارن بين المساحة المتاحة وإزالة الحرارة وحماية ضد الدخول، وتوجيه الكابلات، وصيانة الجهاز، والتوسع والتجميع.
يمكن أن تخدم كلتا الصيفتين تلبية احتياجات تعويض القدرة المتجددة، ولكنها غير قابلة للتبديل تلقائيًا. تأكد من أن الجهد الاسمى والتردد والتنسيق بين الفاصلة/الأسلاك، والتيار أو القدرة الكوايرية، والحدود الحرارية ووظائف التحكم المدعومة في النموذج المقدم متوافقين مع متطلباتك. استخدم قياسات الحمل الزمنية لتحديد النطاق الترددي والكابسيسي في الوقت المطلوب. سجل الحمل الأدنى وكذلك أعلى مستويات الإنتاج، لأن عامل القدرة القياسي قد يظهر عندما تظل المقاومة الثابتة متصلة عند الحمل الخفيف.
ال عائلة منتجات CNBYG SVG هو السياق المنتج المستخدم للصور المرجعية. يجب الحصول على بيانات النموذج الحالي ورسم الأبعاد قبل تخصيص المساحة. لا يمكن للصور الفوتوغرافية تحديد الأبعاد أو الفواصل أو التصنيفات.
| عامل الاختيار | SVG على الحائط | رف SVG | التحقق المطلوب |
|---|---|---|---|
| المكان الميكانيكي | يحتاج إلى جدار أو إطار دعم معتمد، بالإضافة إلى مساحة خدمة واضحة | يحتاج إلى حامل/خزانة متوافق ودعم قضبان | رسم الأبعاد والكتلة وتفاصيل التركيب وهيكل الموقع |
| حماية البيئة | تم توفيره من قبل الوحدة فقط وفقًا للتصنيف المذكور. | يعتمد على الوحدة بالإضافة إلى تصميم الكابينة الكامل | الغبار والرطوبة وفئة الغرفة وحماية التصريف المطلوبة |
| تبريد | يجب أن تدعم إزالة الغبار من الغرف ووحدات التبريد تدفق الهواء المحدد. | يجب أن يخدم تدفق الهواء في الخزان كل وحدة دون إعادة تدويره. | بيانات الحرارة النموذجية ومسار تدفق الهواء والضغط الحراري القصوى |
| توصيلات الطاقة/CT | تُمرّ الكابلات إلى الغرفة الخارجية للجدار ويجب أن تحتفظ بمساحة الانحناء. | يمكن أن يدمج مجلس الوزراء محطات الحافلات والحماية والاتصالات | خط واحد، أحجام الموصلات، نصف قطر الانحناء والتمييز |
| توسع | تتطلب منطقة جدار إضافية وتشغيل متزامن منسق | قد تدعم مواضع الرف الإضافي نمو الوحدات المعيارية إذا تم تصميمها بشكل مناسب | الواجبات المستقبلية وطريقة التوزيع والحماية والقدرة الحرارية |
| خدمة | قد يكون الوصول المباشر دون فتح خزانة مشتركة مفيدًا. | قد يتم تنظيم استبدال الوحدات داخل مجلس واحد مشترك. | استراتيجيات العزل والرفع والوصول الأمامي والخلف والإمداد بالقطع |
الصيغة الصحيحة هي تلك التي التثبيت الكامل يستوفي هذه المعايير. ولا يشكل وضع التركيب الجذاب دليلاً على الجدوى الكهربائية أو الحرارية.
يمكن أن تعمل وحدة الحائط في الأماكن التي يقل فيها مساحة الأرضية، وفي الأماكن التي تتوفر فيها سطح مناسب هيكلي بالقرب من نقطة التعويض. ويمكن أن تفصل وحدة الحائط بين وحدة التحكم المركزية من لوحة تحكم مزدحمة، وتوفر وصولاً سهلاً إلى الخارج. يجب أن تظل التصميمات توفر مساحة عمل مسموح بها، ومداخل الكابلات، وحماية، وعزل، ومساحة لتفكيكها. لا تقم بتثبيتها فوق معدات تحول دون الخدمة أو تعرض الفنيين لمكونات مغروسة كهربائياً غير مرتبطة بها.
تحقق من متطلبات الجدار والإطار والمسامير ومتطلبات الزلازل حيثما يكون ذلك ملائماً. استخدم نمط التركيب والوزن المعتمد من قبل الشركة المصنعة. احافظ على المسافة المطلوبة من السقف والمحيطين المجاورين ومصادر الحرارة. قد لا يتسع الممر الضيق بشكل فني لاستيعاب الوحدة، لكنه قد يفتقر إلى قواعد الوصول أو الخروج.
يمكن أن يحدد توجيه الكابلات الموقع. وتضيف المسافات الطويلة أو الكثيفة الحركة تكاليف وتدني الجهد الكهربائي وقد تعقد تركيب كبلات CT. حافظ على أنظمة المحولات الجارية ضمن التصميم المعتمد، وثبِّت قطبية التيار والجهة الزاوية للجهد. دليل أساسي لتقييم جودة الطاقة يسهم في تحديد نقاط القياس قبل الانتهاء من تحديد موقع الحماية.

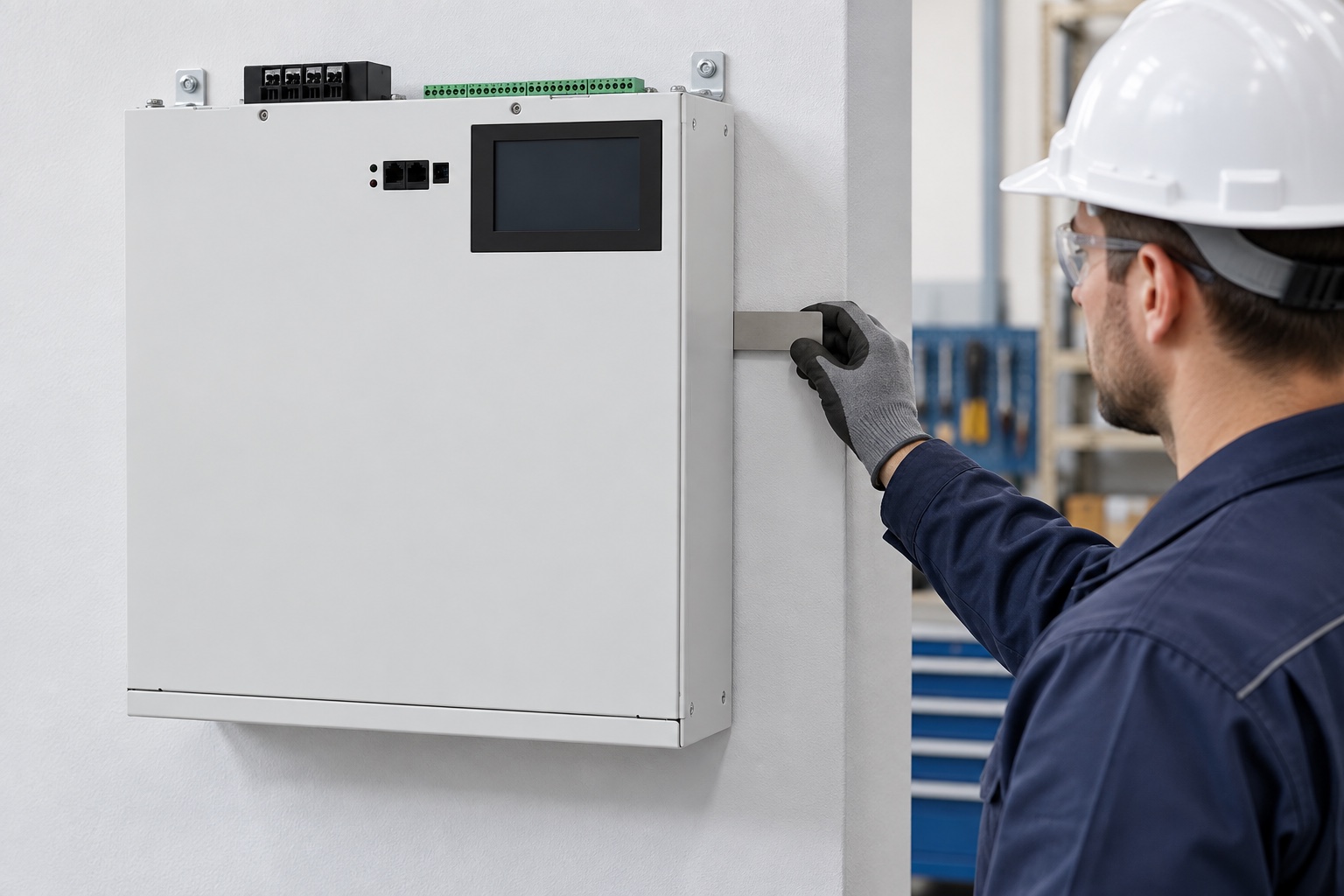

الصورة: استعراض الوصول التوضيحي. تتلخص متطلبات التصريف والدعم الفعلية في تعليمات النموذج المحدد.
يمكن أن يتناسب نموذج الرف مع مجلس تعويض جديد أو مصمم خصيصًا، خاصةً عندما يتطلب المشروع وحدات متكاملة متعددة، وحماية مشتركة، ودمج البوصلة، أو اتصالات منظمة. يسيطر مصمِّ مجلس التعويض على قضبان التوجيه ودعمها وفصل الكابلات والوصول إلى الباب وضغط الهواء. هذه التكامل ليست فائدة إلا إذا كانت المسؤولية واضحة.
لا تفترض أن أي رف ذو مظهر قياسي يمكنه استيعاب الوحدة. تأكد من قياس عرض التثبيت وارتفاعه وعمقه وتوزيع كتلة الوحدة، ورصيف الدعم، وسبل الوصول إلى الموصلات وإزالتها. قد لا يحمل غطاء أمامي واحد وحده الحمل الكامل. تأكد من أن الخدمة تتطلب الوصول الأمامي أو الخلفي أو الجانبي.
تتطلب الوحدات المتوازية أكثر من مجرد فتحات فارغة. يتطلب الخزانة قدرة نقل واحتواء مناسبة، ومساحة حرجة حرارية، وتنسيق في مجال التحكم، وطريقة محددة لتقاسم الحمل. راجع دليل متوازٍ لمكونات SVG عندما يكون التوسع جزءًا من العرض التجاري.

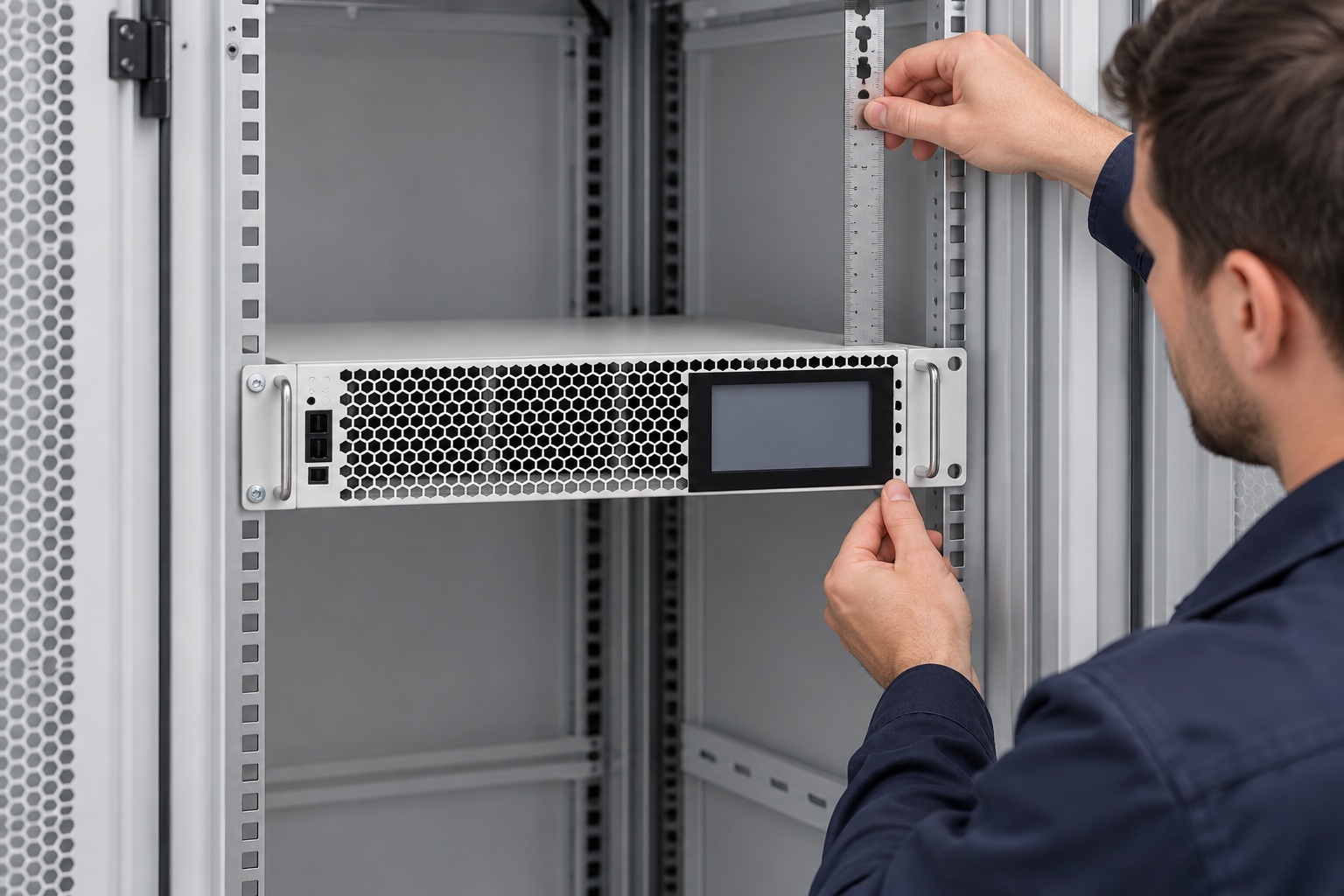

الصورة: نموذج مجلس كهربائي غير مشحون يستخدم للتحقق من التوافق الميكانيكي؛ وهو ليس تشكيلة نهائية معتمدة.
تصبح خسائر الطاقة الإلكترونية حرارة داخل الغرفة أو الصندوق. استشر المورد بشأن قدرة التصريف الحراري الخاصة بالنموذج بالنسبة للجهد والضغط المناسبين. بالنسبة للجهاز الثابت، تأكد من درجة حرارة الهواء المحيط ومساحات الإدخال/الخروج غير الممنوعة. بالنسبة لتصميم الرف، قم بتخطيط مسارات تدفق الهواء البارد والحر إلى خارج الرف. وتجنب عودة الهواء المنفصل إلى مدخل مرفق آخر.
لا يثبت تصنيف مروحة التبريد في الخزانة وحده درجة حرارة المكونات. ضع في الاعتبار وجود المرشحات، وهبوط الضغط، ومصادر الحرارة المجاورة، والمستوى الجوي عند اللزوم، وفقدان المروحة وحالة وجود فلتر ملوث. ضع أجهزة استشعار درجة الحرارة حيث تظهر هذه الحالة الحدية، ثم أضِف بعد ذلك الاختبار على التجمع النهائي عند أعلى مستوى استهلاك.
ال مقالة عن تبريد خزانات الحرارة يتناول مسألة عملية تدفق الهواء ذات الصلة بالتقنيات الإلكترونية. استخدم بيانات الحرارة والفضول الخاصة بمنتج SVG لهذا المشروع. تُقدم محاضرة تبريد الإلكترونيات في IIT Bombay أدناه معلومات أساسية غير متحيزة؛ غير أنها لا تتطرق إلى هذا المنتج تحديدًا.
IEC 60529 ينص على درجات الحماية IP التي توفرها العبوات. اختر متطلباً مناسباً وفقاً لظروف الغبار والرطوبة والوصول الفعليين. قد يحدّ رمز IP الأعلى من تدفق الهواء الطبيعي وقد يتطلب استخدام حل تبريد مختلف؛ لا ترفع عدد درجات الحماية دون التحقق من العواقب الحرارية.
في حالة وحدة الرف، فإن الجهاز النهائي هو المجموعة المشمولة بالحماية ذات الصلة. حدد من هو المسؤول عن تصميم الجهاز، ومدى توافق المكونات والتحقق منها. IEC 61439-1 يوفر القواعد العامة لتركيبات الأجهزة التبديلية والتحكمية منخفضة الجهد. ينبغي تطبيق الطبعة والمتطلبات المحلية المحددة من قبل المشروع.
يتطلب حائط التخزين أيضًا وجود أنابيب توصيل الكابلات المناسبة، وختم الدخول غير المستخدم، وصيانة سلامة الباب/غطائه. إذ إن حفر فتحة غير مصرح بها أو عرقلة مسار الهواء يمكن أن يضعف كل من افتراضات البيئة والحرارة.
قبل بدء التشغيل، تأكد من نموذج الجهاز ومواصفاته، والربط الميكانيكي، وموصل الحماية، والوصلات الكهربائية، ومعدل التردد/القطبية/الفصل الزمني، وإعدادات الحماية، وكابلات الاتصال، وكمية الهواء المتاح، وإزالة مواد الشحن. تأكد من إجراءات عزل الطاقة وتخزين الطاقة من الدليل. لا تستخدم أي قطعة من المعدات كتعليمات تشغيلية تعمل بالطاقة.
في مرحلة بدء التشغيل، سجل البرامج الثابتة والإعدادات، والإنذارات، والظروف المحيطة، وحالة الحمل، وتيار الإمداد، وإخراج SVG، وعامل القدرة في النقطة القياسية المحددة. اختبر حالات الاستخدام التشاركي والقياسي إن كانت متاحة بشكل آمن. دليل تثبيت وتركيب SVG يوفر سياقًا إضافيًا للتكامل؛ ويتحكم النموذج المساعد المحدد في الإجراء النهائي.
تصدير الرسم البياني المكون من خط واحد، وموجة الحمل، ونظام الجهد/الأسلاك، والموقع المقترح، والصور الفوتوغرافية، وبيانات بيئة الغرفة، ورسومات الخزانة. طلب رسم الأبعاد الدقيقة، والكتلة، ومجموعة التركيب، وتفاصيل مدخل الكابلات، وفقدان الحرارة، واتجاه تدفق الهواء، والمسافات الفاصلة، ودرجة الحماية، ومتطلبات CT، والحماية، والاتصالات، واحتياجات الوصول للخدمات.
في حالة تصميم الرف، يرجى طلب مسؤوليات الخزانة ودعم القضبان ووصلات الحافلات وطريقة إزالة الوحدة وتوقعات فتح الفتحات المستقبلية. وفي حالة تصميم الجدار، يرجى طلب نمط التعلق والاتجاه المسموح به ومتطلبات الانحناء للأسلاك. وفي كلتا الحالتين، يرجى تقديم نتائج التشغيل والاستلام. قم بمقارنة النطاق الكامل للمشروع بدلاً من أسعار الوحدات.
ارسم مسار الإزالة، وليس فقط موضع التشغيل. قد تحتاج الفريق إلى إزالة المرشحات والمروّجات والأغطية أو الوحدة بأكملها باستخدام إجراءات معتمدة. تحقق من دوران الأبواب ومعدات الرفع وأدوات التمديد القريبة والمسارات الكابلية المحيطة، وتأكد من أن أي جزء آخر مشحون كهربائياً سيمنع الوصول الآمن. تحتاج وحدة الرف التي يمكنها الانزلاق للخارج إلى دعم وزنها وتوافر كابل أو موصل كافٍ لتجنب حدوث أي ضرر. تحتاج وحدة الحائط إلى منصة عمل آمنة عند تركيبها فوق مستوى الأرض.
تحديد حدود العزل وكيفية التحقق من صحتها من قبل الموظفين. إذا كان SVG مشتركًا مع معدات أخرى، فحدد ما إذا كان من الممكن تقديم الخدمة دون تعرض الأجزاء الحية المجاورة للخطر. تشكل الملصقات والحواجز والتعاملات المتبادلة جزءًا من التصميم النهائي. استخدم برنامج السلامة الكهربائية للموقع وإرشادات الشركة المصنعة؛ ولا يمنح هذا المقال تصريحًا للعمل على الأجهزة الكهربائية.
تؤثر تخطيط الصيانة أيضًا على استراتيجية الاحتياط. قم بتسجيل النموذج المحدد، وبرنامج التشغيل، وملف الإعدادات، وتنسيق CT وموقع الوحدة. بالنسبة للمستودعات المتوازية، يجب أن يكون الوحدة الاحتياطية متوافقة مع وحدة التحكم ونظام التوزيع. بالنسبة للوحدات الجدارية الموزعة، يجب الاحتفاظ بقائمة أصول قائمة على الموقع. وتُقلل سهولة الوصول والسجلات من وقت الاستعادة دون تغيير التصنيف الكهربائي.
تُقدم هذه المحاضرة في NPTEL IIT Bombay مبادئ تبريد الإلكترونيات المرتبطة بتخطيط تدفق الهواء. وهي تعليم عام، وليست تعليمات لتثبيت CNBYG.
ليس بالضرورة. لا يثبت التصنيف الكهربائي من خلال الشكل. قارن قدرة النماذج الحالية/kvar، والجهد، والحدود الحرارية، والوظائف المدعومة.
فقط بعد التحقق من قضبان السكك الحديدية، ودعمها، ومحاملها/مداخلها، وتدفق الهواء، والوصول إليها، ومتطلبات التوصيلات الكهربائية للتحكم في التشغيل، ومتطلبات التجميع النهائي. فمجرد مساحة الرف الفارغة لا تكفي.
تصل خسائرها إلى الغرفة. استخدم بيانات الحرارة المخصصة للنموذج وحدود درجة حرارة الغرفة والجهد التشغيلي المتزامن للمعدات للتحقق من جودة التهوية أو تبريد الغرفة.
قد تُتيح أنظمة الرفوف نموًا متماسكًا، بينما يمكن لنظم الجدران إضافة وحدات موزعة حيث توجد مساحة. ويتطلب كل نهج من النهجين ضوابط وتدابير حماية ومعدات قياس الحرارة ومواصفات حرارية منسقة.
اختيار SVG للجدار عندما تجعل البنية الموثقة، ووجهة الكابلات المحلية، ووصول الخدمة المستقل، من هذا الخيار أفضل خيار لتنفيذ المشروع. اختيار SVG للجزء الداخلي عندما يوفر مجلس داخلي مصمم مزايا أفضل في التكامل والقدرة على التعديل والتحكم البيئي. لا تبتعد عن هذا الخيار إلا بعد التأكد من أن واجبات الكهرباء والسلوك الحراري والحماية والسهولة في الصيانة قد اجتازت عملية مراجعة موثقة.
