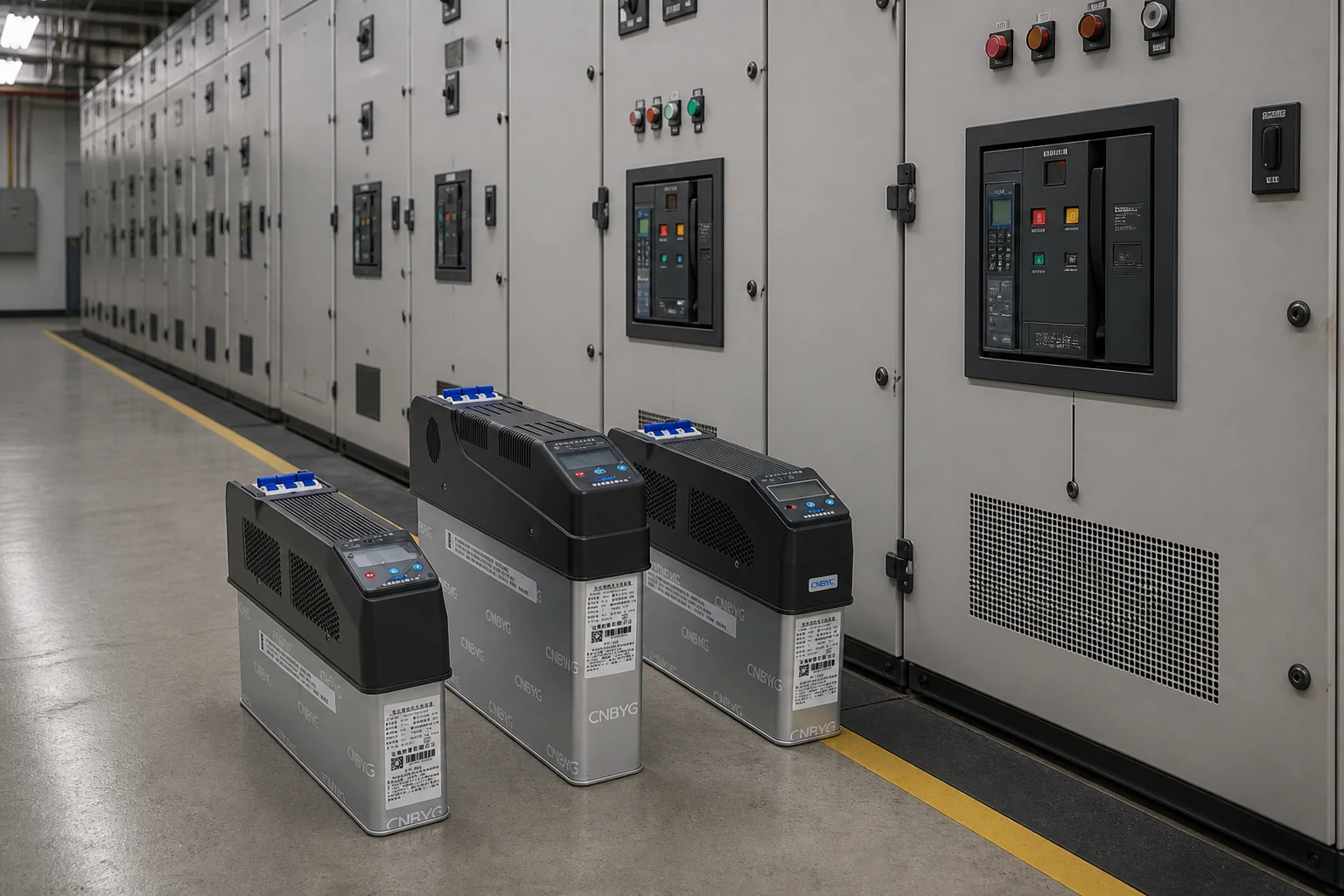

ما هي بنوك المكثفات؟

مُكَوِّدَاتُ الْمُكَطِّفَاتِ (أو بَنُوكُ الْمُكَطِّفَاتِ) / مَجْمُوعَاتُ الْمُكَطِّفَاتِ هي تجميعات من وحدات مكثفات طاقة متعددة متصلة على التوالي، أو التوازي، أو كليهما، بحيث تلبي المجموعة تصنيف الجهد المستهدف وخارج الطاقة غير الفعالة (كيلو فولت أمبير تفاعلي). عادةً ما توصّل المصانع تلك التجميعة على التوازي مع قضبان التوصيل (البار) أو الحمل لتوفير الطاقة غير الفعالة المحلية وتحسين معامل القدرة.

يشمل هذا الدليل دور المحطة، وكيف تتقدم التيارات الباحثة عن الجهد المحركات الحثية، والأنواع عالية المستوى، وخيارات التوزيع، ومتى تجعل التوافقيات البنك العادي الخيار الأول الخاطئ. لحسابات تحديد حجم الكيلووار (kvar)، افتح دليلنا المنفصل حساب حجم مجموعة المكثفات لتصحيح معامل القدرة مقال بدلاً من معاملة هذه الصفحة كآلة حاسبة.

مجموعة مكثفات

مجموعة المكثفات ليست عبوة واحدة ذات طرفين، بل هي تجمع هندسي لوحدات مكثفات مرتبة بحيث تتكامل قدرة الجهد والكيلوVAR لتحقيق ما يتطلبه التطبيق.

تخزن كل وحدة طاقة في مجال كهربائي بين موصلات يفصلها عازل كهربائي. وتعمل السلاسل المتتالية على زيادة الجهد الذي يمكن أن تتحمله المجموعة، بينما تزيد المسارات المتوازية من إجمالي القدرة التفاعلية.

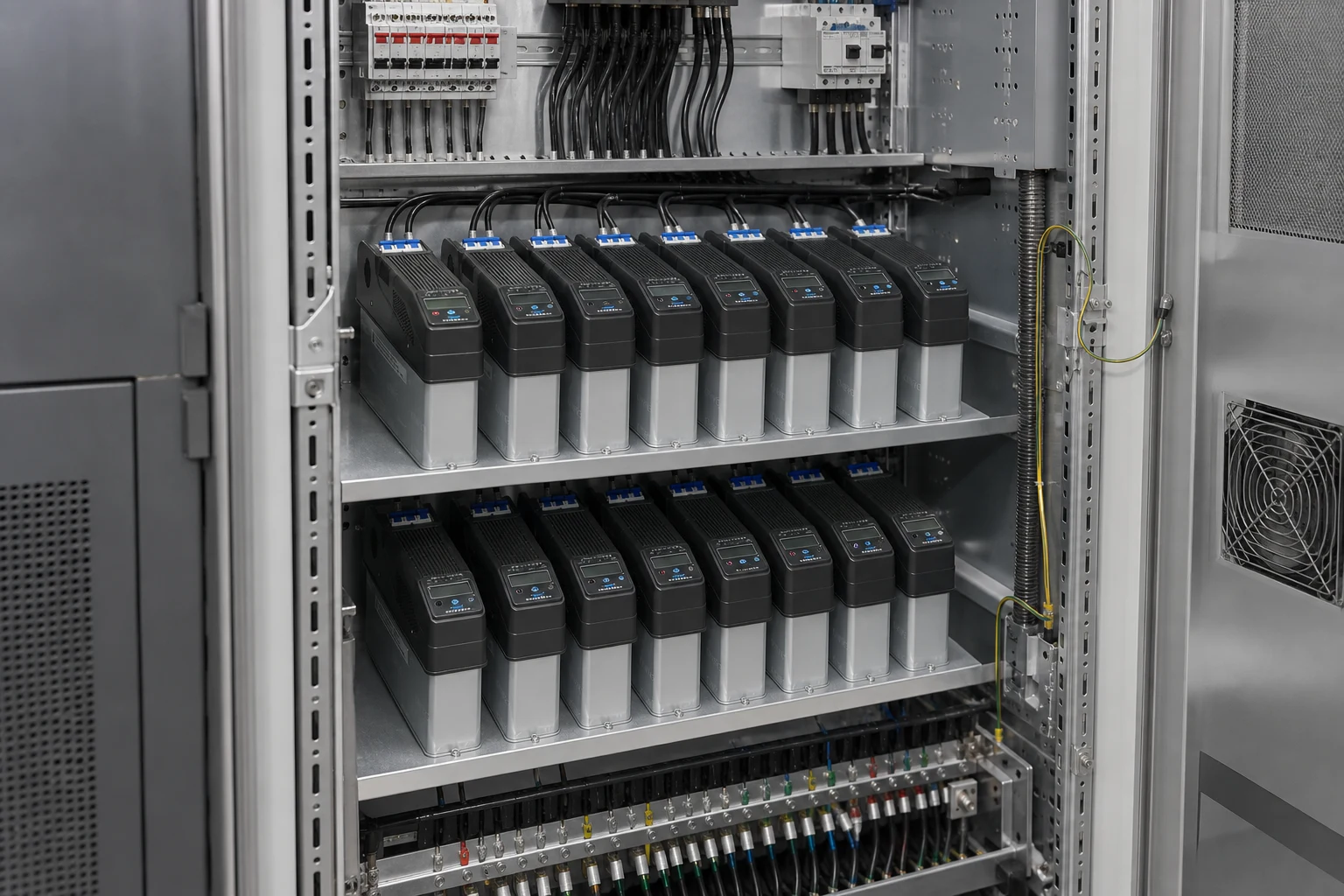

قد توضع المجموعة النهائية في حامل مفتوح، أو صندوق معدني، أو إطار عمودي، أو خزانة تعويض منخفضة الجهد.

في لغة النباتات ستسمع أيضاً مفتاح مكثفات التوازي أو بنك مكثفات معامل القدرة. أ توصيل على التوازي تعني أن المكثفات توضع على التوازي مع الحمل أو القضبان (الباسبار) - وهو النمط الصناعي المعتاد. أما المكثفات على التوالي التي توضع في خط مع دائرة نقل طاقة طويلة فهي تحل مشكلة مرافق مختلفة وتظل خارج نطاق الحديث عن محطة الجهد المنخفض هذه.

دور بنوك المكثفات في النظام الكهربائي للمصنع

تتواجد مجموعات المكثفات في المصانع بشكل أساسي لـ تصحيح معامل القدرة باستخدام مكثفات تحسين القدرةفهي توفر القدرة غير الفعالة محلياً بحيث لا تسحب المعدات الحثية كمية كبيرة من التيار المتأخر عبر المحولات والكابلات ومغذيات المرافق الواقعة أعلى المنظومة.

تحتاج المحركات والمحولات والعديد من كوابح الإضاءة إلى تيار ممغنط. هذا التيار لا يؤدي عملاً ميكانيكياً أو حرارياً مفيداً يُذكر، ومع ذلك فهو يُحسب ضمن القدرة الظاهرية (كيلو فولت أمبير). إن معامل القدرة -وهو القدرة الحقيقية مقسومة على القدرة الظاهرية- ينخفض عندما يكون هذا الطلب التفاعلي المتأخر كبيراً.

قد تفرض العديد من شركات المرافق الأمريكية رسومًا إضافية عندما ينخفض معامل القدرة للموقع عن 0.95 تقريبًا. وحتى بدون فرض عقوبة في الفاتورة، فإن التيار الإضافي لا يزال يشكل ضغطًا على معدات المصنع.

عندما تقوم مجموعة مواسعات مطبقة بشكل صحيح بتوفير دعم تفاعلي رائد بالقرْب من تلك الأحمال، فإن شركة المرافق والمحولات الرئيسية للمصنع ترى مكوناً تفاعلياً أصغر. يمكن أن ينخفض تيار المغذي لنفس حمولة عملية الكيلووات، وتصبح سعة المحول المُحررة متاحة لنمو الإنتاج.

إذا كنت لا تزال بحاجة إلى الفكرة الأوسع للتعويض نفسه، فابدأ بـ تعويض القدرة غير الفعالة, ، ثم عد إلى هنا لمعرفة وجهة نظر البنك كأداة.

كيف توفر بنوك المكثفات الطاقة غير الفعالة

توفر بنوك المكثفات القدرة غير الفعالة عن طريق سحب تيار متقدم يعوض التيار المتأخر الذي تطلبه الأحمال الحثية.

على ناقل تيار متردد، يتقدم تيار مكثف مثالي جهد أطرافه بحوالي تسعين درجة. أما تيار التمغنط لمحرك حثي فيتأخر عن الجهد. ضع المكثف على التوازي مع مغذي المحرك أو ناقل مشترك، وحينئذ يلغي التيارـان التفاعليان بعضهما البعض جزئياً.

تنتقل القوة الحقيقية في النهاية إلى عمود الدوران. أما التبادل التفاعلي “الجانبي” فيحدث بشكل محلي أكثر بين المحرك والمكثف بدلاً من نقله مسافة طويلة طوال الطريق من مولد المرافق.

فكر في القدرة غير الفعالة على أنها جزء التيار الذي يبقي الحقول المغناطيسية حية. وتصبح مجموعة المكثفات خزاناً محلياً لذلك التبادل. وتقرر وحدات التحكم والمفاتيح عدد مراحل هذا الخزان المتصلة بالشبكة مع تغير حمل المصنع.

تنتتمي خيارات العمق لـ كيلو فاريولت، وجداول ظل الزاوية (تان فاي)، وأوراق عمل معامل القدرة المستهدف إلى دليل التحجيم المباشر المرتبط أعلاه. هذا القسم يقوم فقط بتثبيت الآلية لكي تصبح خيارات النوع والمخاطر اللاحقة منطقية.

أنواع بنوك المكثفات الشائعة بشكل عام

غالبًا ما تُصنف محادثات المشاريع بنوك المكثفات بناءً على كيفية التحكم بها وما إذا كانت تتضمن ضبطًا متوافقًا للتوافقيات (التدني التوافقي)، وليس بناءً على شعارات العلامات التجارية.

تصف ملصقات التغليف في مشاريع المرافق أو الجهد المتوسط — الرفوف المكشوفة، أو التجمعات المغطاة بالمعدات، أو الإطارات المثبتة على الأعمدة، أو المقطورات المتنقلة — الغلاف والتركيب، وليس غرضاً كهربائياً مختلفاً. وغالباً ما تلبي المواقع الصناعية منخفضة الجهد نفس الفكرة مثل الخطوات المثبتة في الخزائن مع الملامسات أو مفاتيح أشباه الموصلات، والتي يتم دمجها أحياناً في مكثف ذكي وحدات.

أسلوب الحماية (الإنشاءات ذات الفيوزات الداخلية، أو الفيوزات الخارجية، أو التي لا تحتوي على فيوزات على رفوف الجهد المتوسط) مهم لأغراض الصيانة وسلوك الأعطال. إنه لا يغير السؤال الأول للقارئ: هل هذه مجموعة مكثفات ثابتة، أم مجموعة مكثفات أوتوماتيكية، أم مجموعة مكثفات مزودة بملفات إخماد؟

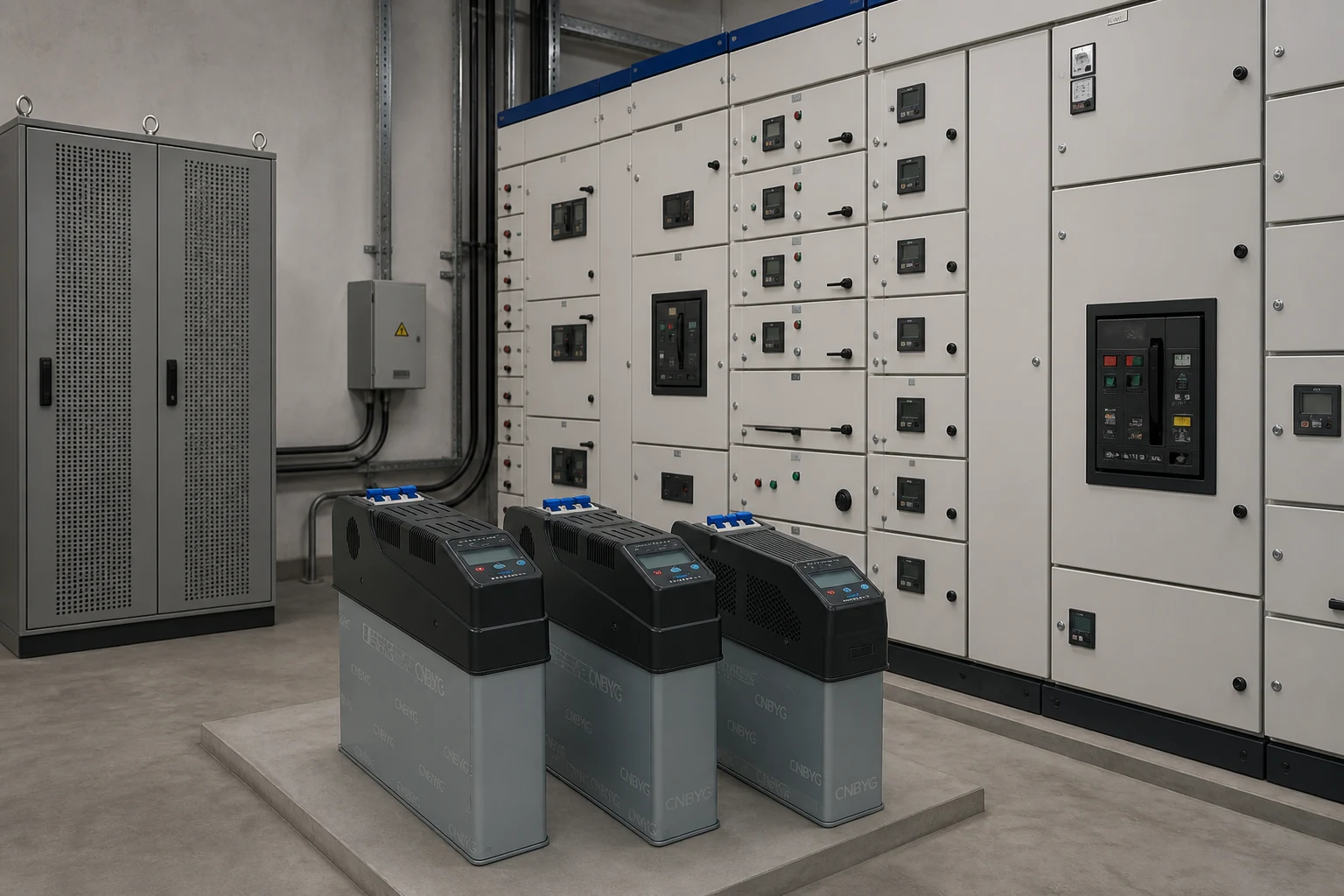

أماكن توضع مكثفات القدرة في المصنع

توضع مجموعات المكثفات في الأماكن التي تتركز فيها مشكلة القدرة غير الفعالة بدرجة تبرر استخدام هذه المعدات، وحيث لا تفاجئ عملية التبديل الأجهزة الحساسة.

غالباً ما تبدأ فرق المشتريات بشكل مركزي لأن عرض الأسعار يبدو بسيطاً. أما مهندسو العمليات فيفضلون أحياناً البنوك المحلية على أكبر المحركات لئلا يحمل الناقل الرئيسي أبداً تيار التمغنط ذاك.

تستخدم المحطات المختلطة كلاً من: بنك رئيسي متواضع بالإضافة إلى تصحيح محلي على عدد قليل من الآلات الثقيلة. تعتمد الخريطة الصحيحة على ملفات تعريف الحمل المقاسة، وليس على شعار عالمي.

الحدود، والتوافقيات، ومتى يكون البنك هو الخطوة الأولى الخاطئة

يمكن أن تؤدي مجموعة المكثفات إلى نتائج عكسية عند تبديل العابرات أو التوازي رنين توافقي مع الأحمال غير الخطية تفرض إجهاداً مفرطاً على العازل، والـمصهرات، والمحركات المجاورة.

إن energizing بنك مكثفات ليس بالأمر البسيط. تظهر تيارات التدفق والاضطرابات في الجهد نتيجة تفاعل السعة مع حث النظام. وعلاوة على ذلك، فإن التبديل المتتالي (back-to-back switching) -أي إغلاق بنك مكثفات بينما يكون بنك آخر متصلاً بالفعل على نفس القضبان (البارات)- يمكن أن يكون أقسى وأشد حدة.

توجد وحدات التحكم، أو مقاومة ما قبل الإدخال، أو التبديل عند العبور الصفري خصيصاً للسيطرة على هذا الإجهاد.

تغير التوافقات القصة بشكل أكبر. تعمل الأحمال غير الخطية (محركات التردد المتغير، أجهزة اللحام، الواجهات الأمامية لمزودات الطاقة غير المنقطعة) على حقن تيارات بمضاعفات 60 هرتز. تنخفض الممانعة السعة مع ارتفاع التردد، لذلك تفضل تلك تيارات مجموعة المكثفات.

إذا رنت سعة المكثفات ومحاثة المصدر بالقرب من توافقية مميزة (غالباً الخامسة أو السابعة)، فقد ترتفع تشوهات الجهد، وتسخن المصهرات (الفيوزات) بشكل مفرط، وقد تتعطل المكثفات مبكراً.

من الميدان: تصف مناقشات المصانع في المنتديات المهنية مراحل معامل القدرة التلقائية التي تنتج طنيناً عالياً، أو سخونة مفرطة في المفاعلات أو المكثفات، وأعطالاً في المصاهر (الفيوزات) - تكون أحياناً بالغة لدرجة أن المشغلين يتركون المعدات متوقفة “خوفاً من نشوب حريق”. تلك اللغة هي تحذير بشأن الرنين والأحمال غير الخطية، وليست سبباً للتخلي عن تصحيح معامل القدرة تماماً.

مهم لا تعامل مجموعة مكثفات عادية وغير معدلة النغمة على أنها غير ضارة في ناقل (Bus) مليء بمحولات التردد (VFDs) لمجرد أن معامل القدرة الإزاحي يبدو منخفضاً في ملخص الفاتورة. قم بقياس تشوه الجهد التيار، وراجع خطر الرنين، وفكر في مفاعل تسلسلي مع المكثفات — أو تقنية طاقة غير فعالة مختلفة — قبل إضافة مراحل. تواharmonics (التوافقيات) ومكثفات معامل القدرة IPQDF

عندما تتأرجح الأحمال بسرعة، أو عندما تكون القدرة غير الفعالة ثنائية الاتجاه مطلوبة، أو عندما تستمر طيف التوافقيات في التغير، فإن الخيارات القائمة على الإلكترونيات مثل مولد القدرة الثابتة (SVG) قد تكون مناسبة بشكل أفضل مقارنة بمكثف تقليدي آخر. وتبقى مجموعة المكثفات أداة قوية واقتصادية للطلب الثابت والمتأخر على القدرة غير الفعالة في شبكة نظيفة بدرجة كافية - فهي ليست خياراً افتراضياً شاملاً لكل الأغراض.

اختيار أجهزة مكثفات الجهد المنخفض والخطوات التالية

بالنسبة لتجمعات المنشآت ذات الجهد المنخفض، ابدأ بوحدات مكثفات التحويلة المُثبتة والتبديل المُحكم، ثم افتح مقال تحديد الحجم قبل تثبيت إجمالي الكيلوفولت أمبير التفاعلي.

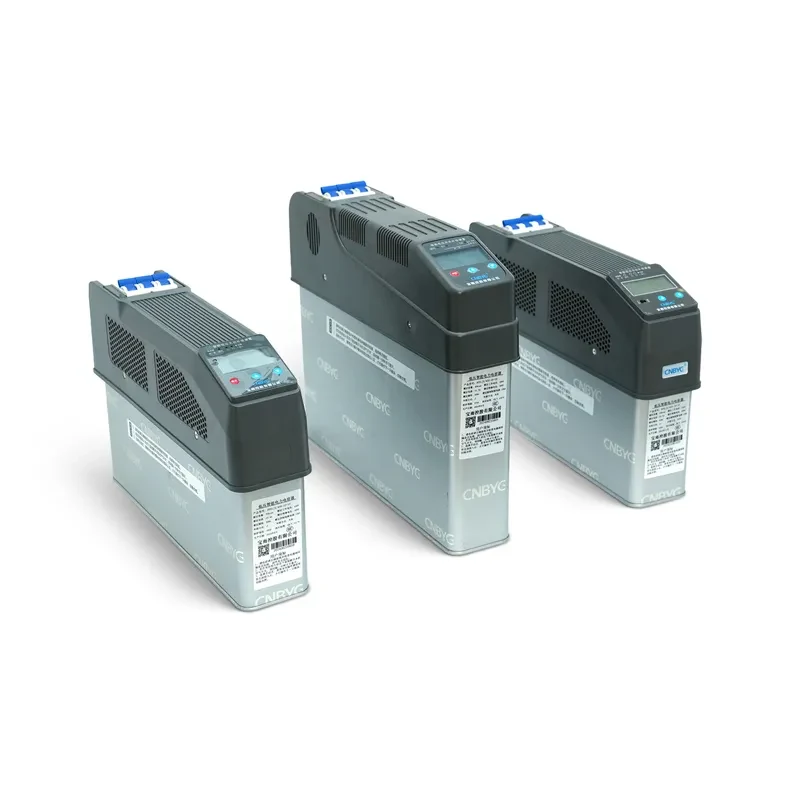

مركز تعويض القدرة غير الفعالة لشركة CNBYG تُجَمِّع الأجزاء التي تظهر عادةً معاً في لوحة المكثفات منخفضة الجهد: وحدات المكثفات المتوازية، وحدات المكثفات الذكية، المفاعلات المتسلسلة، وحدات التحكم، وملحقات التبديل. إن المكثفات الذكية من سلسلة BY81 اجمع بين القياس والتحكم مع التبديل المتزامن عند العبور الصفرى، لكي تتشابك الخطوات دون اندفاع التيار غير المضبط الناتج عن إغلاق الملامس (الكونتاктор) التقليدي.

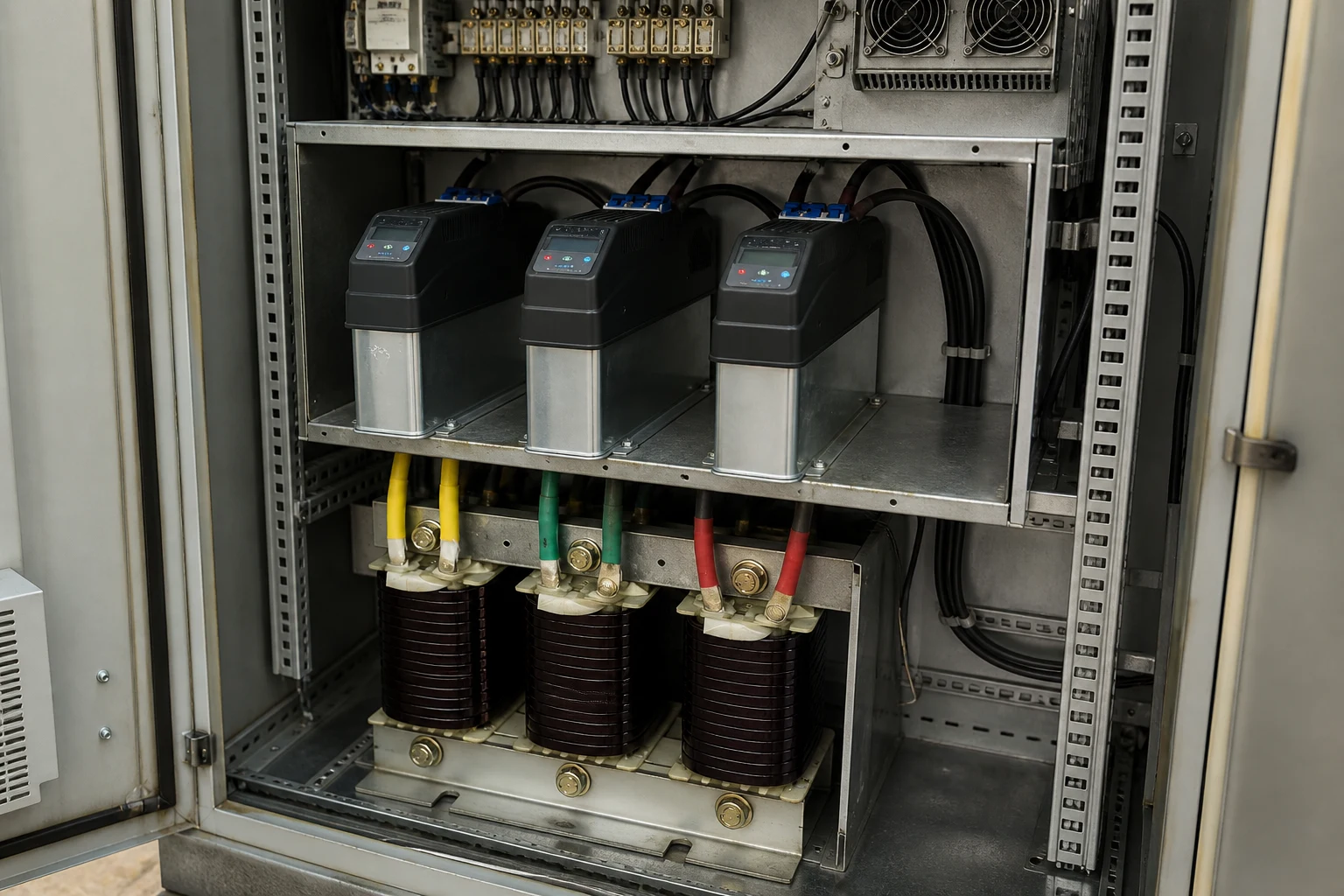

مكثف تحويل ذاتي الإصلاح من نوع BSMJ توفر الوحدات مكونات الغشاء المعدني التي لا تزال العديد من الخزائن تستخدمها كقلب للكيلووار (kvar). وحيثما تتطلب التوافقات ضبطاً غير متوافق (إلغاء الضبط)، قم بربط المكثفات بمفاعل على التوالي مثل سلسلة CKSG.

لا توجد أي من صفحات المنتجات هذه بديلاً عن قياس الموقع أو ورقة عمل الكيلوڤار (kvar). عندما تكون مستعداً للحصول على الأرقام، تابع إلى حساب حجم مجموعة المكثفات لتصحيح معامل القدرة. استخدم صفحة التعريفات هذه للحفاظ على وضوح المفردات، وخيارات التوضع، والحدود الهارمونية بينما تستمر أعمال التحجيم هذه.

أسئلة متكررة

ما الفرق بين المكثف ومجموعة المكثفات؟

مكثفة الطاقة الفردية هي وحدة واحدة محكمة الغلق ذات جهد مقنن وتصنيف كيلووارط تفاعلي (kvar). أما بنية المكثفات فهي تجمع لعدة وحدات - بالإضافة إلى الإطار، والهيكل، والفيوزات، والمفاتيح، وغالباً ما تتضمن وحدة تحكم - موصولة بطريقة تجعل المجموعة تلبي احتياجات التطبيق الكلية من الجهد والكيلووارط التفاعلي (kvar).

لماذا تقوم المصانع بتركيب بنوك المكثفات؟

تثبت منشآت الطاقة وحدات مكثفات لتزويد القدرة غير الفعالة المحلية للأحمال الحثية، ورفع معامل القدرة، وتقليل التيار غير الضروري في المغذيات والمحولات، وحيثما تطبق التعريفات، تجنب رسوم انخفاض معامل القدرة التي تفرضها العديد من المرافق عندما يقل المعامل عن حوالي 0.95.

هل بنوك المكثفات هي نفسها تصحيح معامل القدرة؟

مجموعة المكثفات هي واحدة من أكثر الأجهزة شيوعاً المستخدمة لتحسين معامل القدرة على التوازي، ولكن “تحسين معامل القدرة” هو هدف النظام. ويمكن أن يشمل التحسين أيضاً ممارسات التشغيل، أو المعدات الأخرى، أو الدعم التفاعلي القائم على الإلكترونيات. انظر أيضاً تعويض القدرة غير الفعالة.

ثابت أم أوتوماتيكي — أيهما يناسب أحمال المحركات المتغيرة؟

تتناسب حزمة المكثفات الثابتة مع الطلب الحثي الثابت نسبياً. بينما تعمل حزمة المكثفات الأوتوماتيكية على إضافة وإزالة خطوات القدرة غير الفعالة (kvar) مع تغير حمل الإنتاج حتى لا يظل الموقع متعرضاً لتعويض زائد أو ناقص عبر ورديات العمل.

هل يمكن لمجموعة المكثفات أن تسبب مشاكل توافقية؟

نعم. إلى جانب محث النظام، يمكن للمجموعة تشكيل رنين توافقي متوازٍ بالقرب من تردد توافقي.

في المنشآت الغنية بمحركات التردد المتغير (VFD)، يظهر ذلك على شكل ارتفاع في الحرارة، أو تعطل الصمامات (الفيوزات)، أو ضوضاء، أو زيادة في التشوه. تعالج بنوك المكثفات منخفضة الضبط، أو المرشحات، أو تقنيات القدرة غير الفعالة البديلة تلك المخاطر بعد إجراء القياسات.

أين ينبغي توصيل البنك في المحطة؟

مركزية في اللوحة الرئيسية، أو مجمعة في لوحات التوزيع، أو محلية عند الآلات الكبيرة، هي الأنماط الكلاسيكية الثلاثة. اختر بناءً على مكان تركز الطلب التفاعلي ومقدار تذبذب جهد الناقل الذي يمكنك تحمله عند تبديل الخطوات.

كيف أقوم بحساب حجم الكيلوفولت أمبير التفاعلي (kVAR)؟

استخدم القدرة الحقيقية المقاسة وزوايا معامل القدرة الحالية مقابل المستهدفة - أو ورقة عمل مكافئة - على جدولنا المخصص حجم بنك المكثفات تعمدت مقالة التعريف هذه ألا تعيد صياغة تلك الرياضات.

متى يجب أن أفكر في استخدام مكثف ذكي أو مفاعل غير مضبوط (مفاعل الحماية)؟

ضع في اعتبارك وحدة مكثفات ذكية عندما تحتاج إلى استشعار مدمج وتبديل متحكم فيه عند عبور الصفر في لوحة جهد منخفض. أضف مفاعلًا على التوالي عندما تُظهر قياسات التوافقيات وجود خطر حدوث رنين مع درجات المكثفات العادية. راجع الخيارات من مُعَوِّض القدرة غير الفعالة مركز قبل تجميد قائمة المواد (BOM).
