Checkliste zur Wartung der Kondensatorbank
Die Wartungscheckliste für Kondensatorbatterien erfordert gemessene Daten vor Ort und darf sich nicht allein auf die Angaben des Typenschilds stützen. Bei vorbeugenden Wartungsprogrammen für Niederspannungs-Kondensatorbatterien besteht die technische Aufgabe darin, Herstelleranweisungen, Lastzyklus, Umgebungsbedingungen, Schalthäufigkeit, Alarmhistorie und frühere Inspektionsprotokolle zu erfassen. Anschließend muss eine dokumentierte Entscheidung über die Inspektionsintervalle und zustandsabhängige Maßnahmen für Kondensatoren, Drosseln, Schütze, Sicherungen und Lüftung getroffen werden. Das Ergebnis muss anhand der Herstelleranweisungen, des freigegebenen Einlinienschaltplans, der örtlichen Elektrovorschriften und der unter repräsentativen Betriebsbedingungen durchgeführten Messungen überprüft werden. Dieser Leitfaden bietet einen praxisorientierten Arbeitsablauf für Spezifikation, Überprüfung, Inbetriebnahme und Wartung, ohne eine allgemeine Berechnung als endgültige Auslegung zu behandeln.
Beginnen Sie mit der Arbeitsfrage
Das Hauptschlüsselwort Wartungscheckliste für Kondensatorbatterien wird oft so verwendet, als würde sie eine feste Antwort beschreiben. Das tut sie nicht. Dieselbe nominale Ausrüstung kann sich unterschiedlich verhalten, wenn sich Lastspiel, Quellimpedanz, Oberschwingungsspektrum, Umgebungstemperatur oder Schaltverfahren ändern. Definieren Sie zuerst die Grenze: welche Schiene kompensiert wird, welche Betriebs Zustände wichtig sind, wo die Einhaltung bewertet wird und wer die endgültigen Schutzeinstellungen verantwortet.
Bei dieser Anwendung ist die wichtigste Entscheidung die Festlegung der Inspektionsintervalle und zustandsabhängigen Maßnahmen für Kondensatoren, Drosseln, Schütze, Sicherungen und Lüftung. Formulieren Sie diese Entscheidung als überprüfbare Aussage. Geben Sie den aktuellen Zustand, den angestrebten Zustand, den Messpunkt und die einzuhaltenden Grenzwerte an. Dadurch wird verhindert, dass ein Lieferantenangebot zur Grundlage der Auslegung wird, bevor die tatsächlichen Rahmenbedingungen vor Ort bekannt sind.
Vor der Auswahl zu erhebende Daten
Erfassen Sie Herstelleranweisungen, Lastzyklus, Umgebungsbedingungen, Schalthäufigkeit, Alarmhistorie und frühere Inspektionsprotokolle. Verwenden Sie synchronisierte Messungen, wenn die Zusammenhänge zwischen Spannung, Strom, kW, kVA, kVAR, Leistungsfaktor, Temperatur und Oberschwingungsordnung relevant sind. Eine einzelne Messung mit einem Handmessgerät kann Produktionsänderungen, Schichten ohne Last, den automatischen Betrieb von Schaltstufen oder sporadisch auftretende Alarme übersehen.
| Eingabe | Warum es wichtig ist | Wie man verifiziert |
|---|---|---|
| Elektrisches Einliniendiagramm und Betriebsmitteldaten | Definiert Spannung, Anschluss, Schutz und verfügbaren Kurzschlussstrom | Vergleiche genehmigte Zeichnungen mit den Schildern vor Ort |
| Repräsentative Betriebsmessungen | Zeigt den tatsächlichen Bedarf und die Schwankungen, denen die Ausrüstung folgen muss | Trend durch Tiefst-, Normal- und Spitzenproduktion |
| Spannungsqualität und thermische Bedingungen | Deckt Verformungen, Ungleichgewichte, Resonanzen oder Kühlungsgrenzen auf | Wellenformen, Spektrum und Temperatur gemeinsam aufzeichnen |
| Zukünftige Änderungen | Verhindert eine sofortige Unterdimensionierung oder eine unsichere Expansion | Überprüfen Sie bestätigte Projekte, keine spekulativen Lastenlisten |
Die Tabelle dient eher als Entschiedungs-Checkliste denn als Ersatz für Projektberechnungen. Wenn eine erforderliche Eingabe unbekannt ist, markieren Sie sie als unbekannt und beschaffen Sie sie. Ersetzen Sie fehlende Messungen nicht durch optimistische Annahmen.
Treffen Sie die technische Entscheidung schrittweise
1. Erstellen Sie die Ausgangsbasis
Bewahren Sie Messwerte mit Datumsangaben auf, damit Änderungen von Temperatur, Kapazität und Strom überprüft werden können. Speichern Sie die Rohmesswerte, die Geräteeinstellungen, die Stromwandler-Übersetzungsverhältnisse, den Messzeitraum und den Betriebszustand. Referenzaufzeichnungen ermöglichen es späteren Prüfern, die Entscheidung nachzuvollziehen und eine Änderung des Systems von einer Änderung der Messbedingungen zu unterscheiden.
2. Berechnen oder vergleichen Sie die erforderliche Abgabe
Verwenden Sie die anwendbaren Drehstrombeziehungen und den tatsächlichen Anschluss. Bei Kondensatoranwendungen wird die Blindleistungskompensation üblicherweise aus der Differenz zwischen dem aktuellen und dem angestrebten Blindleistungsbedarf ermittelt. Bei der aktiven Filterung basiert die Bemessung auf dem Oberschwingungs- und Kompensationsstrom, den das Filter einspeisen muss, einschließlich Gleichzeitigkeit, Diversität und Reserve. In beiden Fällen ist das Berechnungsergebnis ein Ausgangswert für den Betrieb und keine automatische Katalogauswahl.
3. Wenden Sie die Standortbeschränkungen an
Überprüfen Sie Spannungsschwankungen, Höhenlage, Umgebungstemperatur, Gehäuseerwärmung, Schaltfrequenz, Kurzschlussbedingungen, Oberschwingungen und Wartungszugang. Bestätigen Sie jede Derating-Regel mit der Dokumentation des ausgewählten Herstellers. Übertragen Sie keinen Faktor von einer anderen Produktfamilie oder Spannungsklasse.
4. Abnahmetests definieren
Legen Sie fest, was vor und nach der Zuschaltung gemessen wird, an welchem Punkt, wie lange und während welches Betriebszustands. Schließen Sie Schutz, Alarme, Kommunikation, Temperatur und das Verhalten bei abnormalen Bedingungen ein. Die Abnahmekriterien sollten messbar sein und keine Begriffe wie “gute Leistung” oder “geringe Verzerrung” enthalten.”
Schutz- und Sicherheitsgrenzen
Das wichtigste vermeidbare Risiko besteht darin, eine kalenderbasierte Checkliste zu verwenden, ohne Trends zu vergleichen oder auf Verschlechterungen zu reagieren. Elektrische Arbeiten müssen von qualifiziertem Personal gemäß den freigegebenen Betriebsverfahren vor Ort durchgeführt werden. Eine Freischaltung beseitigt gespeicherte Energie nicht automatisch. Die OSHA verlangt geeignete Verfahren zur Spannungsfreischaltung und behandelt ausdrücklich die in Kondensatoren gespeicherte Energie. Projektspezifische Vorschriften können strenger sein und haben stets Vorrang.
Vor dem Berühren jede Quelle identifizieren, die zugelassene Trennvorrichtung öffnen, eine Sperrung und Kennzeichnung (Lockout/Tagging) anbringen, die vorgeschriebene Entladezeit abwarten, das Prüfgerät überprüfen, die Spannungsfreiheit nachweisen, das Prüfgerät erneut überprüfen und dort, wo es das zugelassene Verfahren vorschreibt, eine Erdung oder einen Kurzschluss vornehmen. Niemals allein aus einer erloschenen Anzeige, einem offenen Schütz oder verstrichener Zeit auf einen sicheren Zustand schließen.
Häufige Fehler und was sie verraten
| Fehler | Wahrscheinliche Folge | Bessere Kontrolle |
|---|---|---|
| Auswahl allein anhand der angeschlossenen Last | Die Ausrüstung kann überdimensioniert, unterdimensioniert oder unglücklich platziert sein. | Verwende gemessenen Bedarf und Gleichzeitigkeit im Betrieb |
| Unter Nichtbeachtung der Mindestlastbedingung | Überkompensation, Pendeln oder instabile Regelung können auftreten | Schließen Sie Schwachlast- und Abschaltzustände in die Studie ein |
| Es werden nur die Gesamteffektivwerte (RMS) überprüft | Unwucht und Oberschwingungsbelastung können verborgen bleiben | Überprüfen Sie Phasenwerte, Wellenformen und Oberschwingungsordnungen |
| Inbetriebnahme ohne gespeicherte Baseline | Es existiert kein vertretbarer Vorher-Nachher-Vergleich. | Fixieren Sie den Instrumentenaufbau und die Testsequenz |
| Ändern der Einstellungen, um Alarme stummzuschalten | Der zugrundeliegende Verdrahtungs-, Wärme- oder Gerätedefekt bleibt bestehen | Ursache ermitteln und Korrekturmaßnahme dokumentieren |
Diese Mängel sind nicht nur Papierkramprobleme. Sie verändern die aktuellen Pfade, die Gerätebeanspruchung, die Lebensdauer und die Glaubwürdigkeit des Abnahmeergebnisses.
Aussendienst-Verifizierungsworkflow

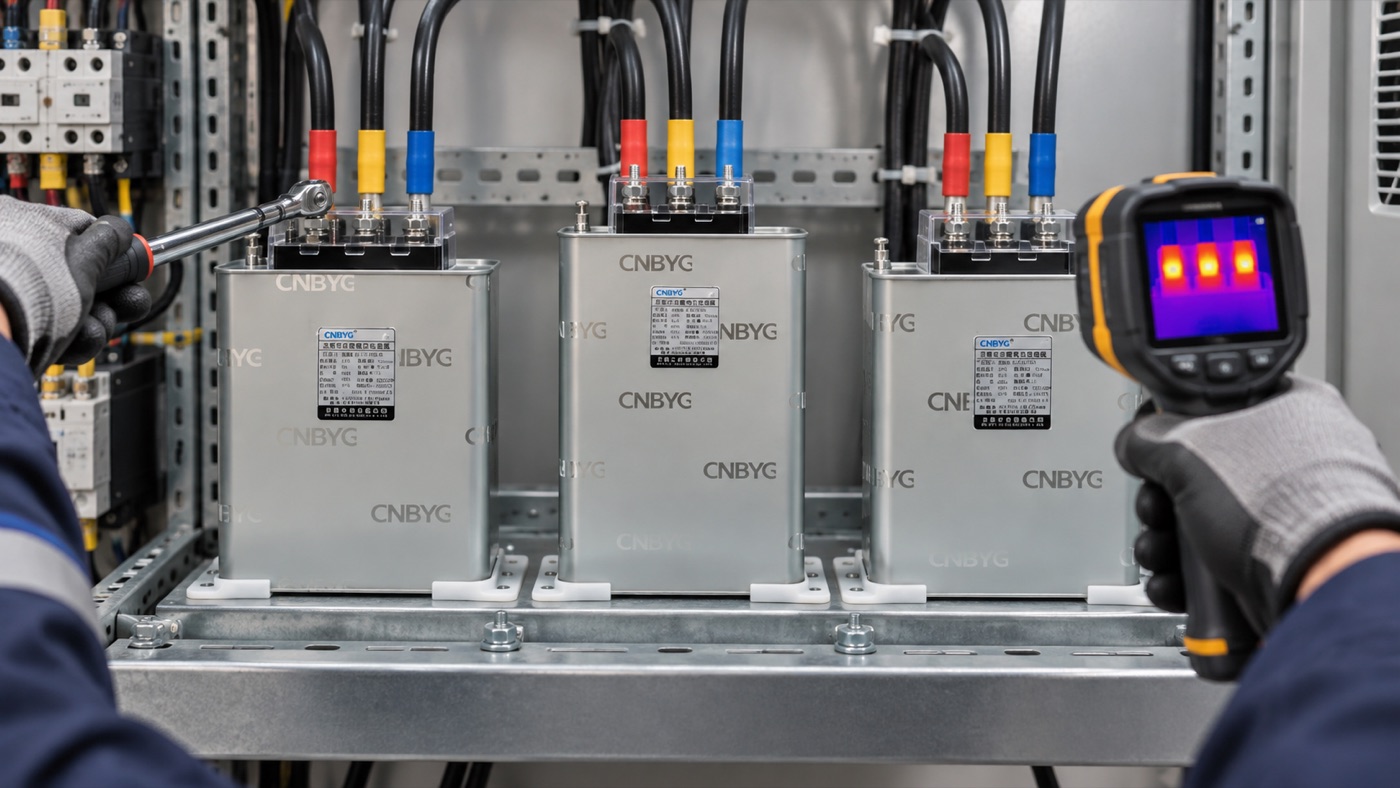

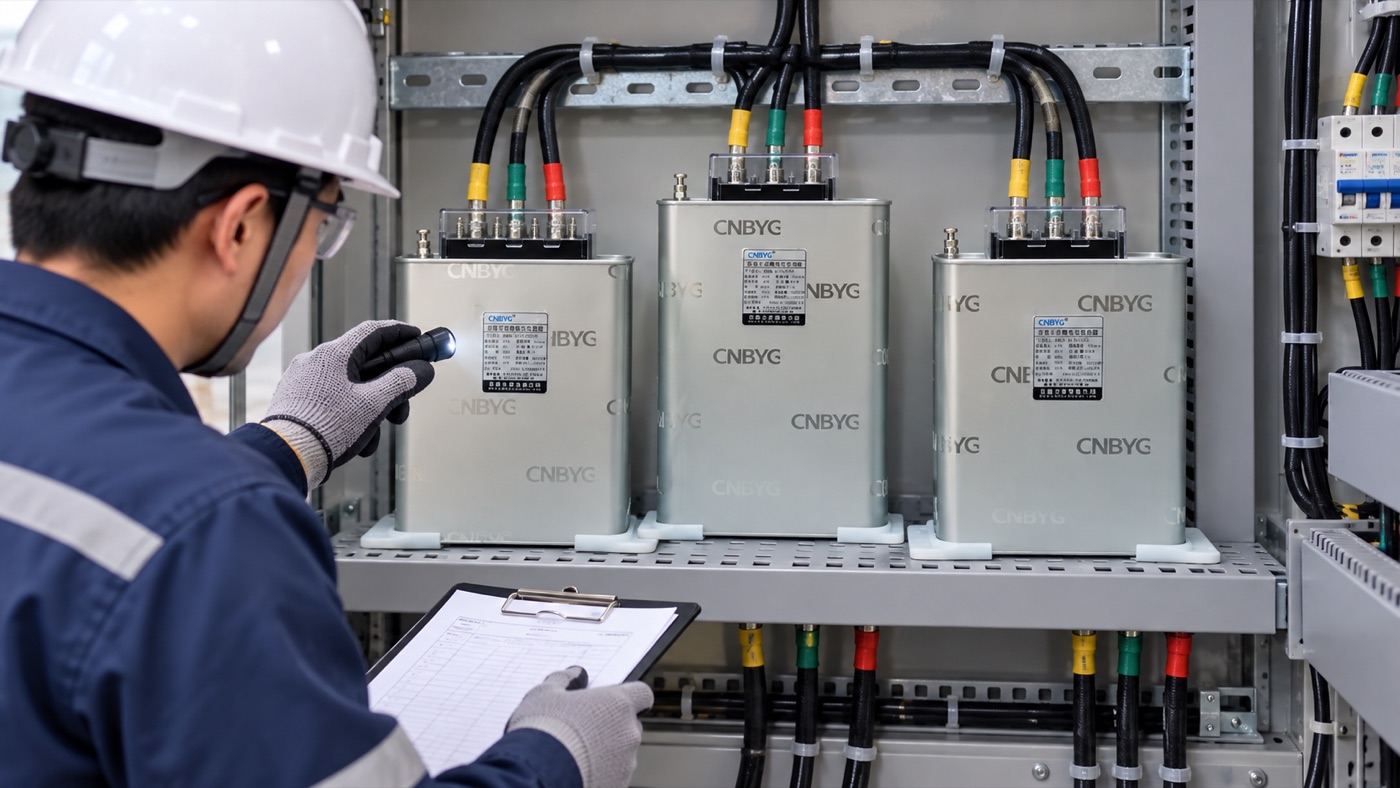

Eine praktische Überprüfung beginnt mit dem visuellen Zustand, der Zeichnungskonformität, der Erdung, der Verbindungsfestigkeit und der Belüftung. Bestätigen Sie als Nächstes die Identität der Messkanäle, die Phasenfolge, die Stromwandlerrichtung und das Übersetzungsverhältnis. Schalten Sie in kontrollierten Schritten ein und beobachten Sie dabei Strom, Spannung, Alarme und Temperatur. Brechen Sie ab, wenn die Messwerte der erwarteten Richtung oder Größe widersprechen.
Nach stabilem Betrieb wiederholen Sie die Basismessung mit demselben Instrumentenaufbau und ähnlicher Lastbedingung. Vergleichen Sie die Werte am definierten Messpunkt. Dokumentieren Sie Einstellungen und Firmware, wo relevant. Fotografieren Sie nur das, was die Standortregeln erlauben, und vermeiden Sie es, sich auf ein Foto als Nachweis der elektrischen Leistung zu verlassen.
Überprüfen Sie abschließend das Ergebnis mit dem Betriebspersonal. Bestätigen Sie, wie sich das automatische Verhalten zwischen den Schichten ändert, wie Alarme gehandhabt werden, welche Aufzeichnungen die Instandhaltung aufbewahrt und wer Einstellungen ändern darf. Eine technisch korrekte Installation kann im Betrieb dennoch versagen, wenn Verantwortlichkeiten und Änderungsmanagement unklar sind.
Wie dies mit CNBYG-Geräten verbunden ist
CNBYG liefert Geräte, die bei Projekten zur Blindleistungskompensation und Oberschwingungssteuerung eingesetzt werden. Überprüfen Sie die relevanten Produktseite um verfügbare Produktkategorien zu identifizieren, dann eine projektspezifische Bestätigung anzufordern, anstatt anzunehmen, dass die Seite eine endgültige Spezifikation darstellt. Für das breitere Konzept siehe das dazugehörige technische Handbuch.
Nützliche weiterführende Lektüre umfasst dieser Artikel über die komplementäre Auswahl, dieser System-Design-Artikel, und dieser Inbetriebnahmerelevante Artikel. Diese Links befassen sich mit benachbarten Entscheidungen und sind kein Ersatz für die hier behandelte einzelne Suchintention.
Was in eine Angebotsanfrage (RFQ) gehört
- Nenn- und Betriebsspannung, Frequenz, Phasen und Erdungssystem.
- Gemessene Lastdaten mit Zeitbereich, Messgerät- und CT-Details.
- Erforderliche Funktion, Messpunkt und Abnahmekriterien.
- Umgebungs-, Höhen-, Gehäuse-, Belüftungs- und Installationsbeschränkungen.
- Kurzschlussleistung, Schutzphilosophie und Kommunikationsanforderungen.
- Erwartetes Betriebsverhalten, Schalthäufigkeit und zukünftige bestätigte Erweiterung.
- Erforderliche Zeichnungen, Prüfprotokolle, Handbücher und Unterstützung bei der Inbetriebsetzung.
Eine vollständige Anfrage (RFQ) ermöglicht es Lieferanten, fehlende Daten und Ausnahmen frühzeitig zu erkennen. Zudem macht sie Angebote vergleichbar, da jeder Bieter auf dieselben Rahmenbedingungen antwortet.
Nach der Übergabe aufzubewahrende Unterlagen
Bei einem Projekt mit zentralisierten oder dezentralisierten aktiven Oberschwingungsfiltern sollte eine Betriebsdokumentation entstehen und nicht nur installierte Geräte zurückbleiben. Bewahren Sie den freigegebenen Einlinienschaltplan, die endgültigen Einstellungen, die Unterlagen zur Schutzkoordination, die Gerätehandbücher, Prüfbescheinigungen, Informationen zu den Stromwandlern, von der Anlage zugelassene Fotos, Basis-Messwerte und Abnahmeergebnisse auf. Dokumentieren Sie für jede Prüfung den genauen Betriebszustand, damit spätere Messwerte unter vergleichbaren Bedingungen ausgewertet werden können.
Fügen Sie ein kurzes Änderungsprotokoll hinzu. Jede Anpassung der Stufenreihenfolge, des Sollwerts, der Strombegrenzung, des CT-Verhältnisses, des Alarmschwellenwerts oder der Kompensationspriorität sollte den alten Wert, den neuen Wert, den Grund, den Autorisierer und das Verifizierungsergebnis anzeigen. Unkontrollierte Einstellungsänderungen sind ein häufiger Grund dafür, dass eine zuvor erfolgreiche Installation schwer zu diagnostizieren ist.
Das Betriebspersonal benötigt außerdem klare Handlungsanweisungen. Legen Sie fest, bei welchen Alarmen eine sofortige Freischaltung erforderlich ist, welche eine kontrollierte Beobachtung erlauben und welche eine technische Überprüfung erfordern. Definieren Sie die Sicherheitsgrenzen für Inspektionen und untersagen Sie das Öffnen oder Prüfen unter Spannung stehender Geräte, sofern dies nicht im Rahmen eines freigegebenen Verfahrens durch qualifiziertes Personal erfolgt. Bei vorbeugenden Wartungsprogrammen für Niederspannungs-Kondensatorbatterien sollte die erste Nachkontrolle nach einem repräsentativen Betriebszeitraum geplant werden. Anschließend sind die weiteren Intervalle anhand der Zustandsentwicklung und der Herstellerempfehlungen festzulegen.

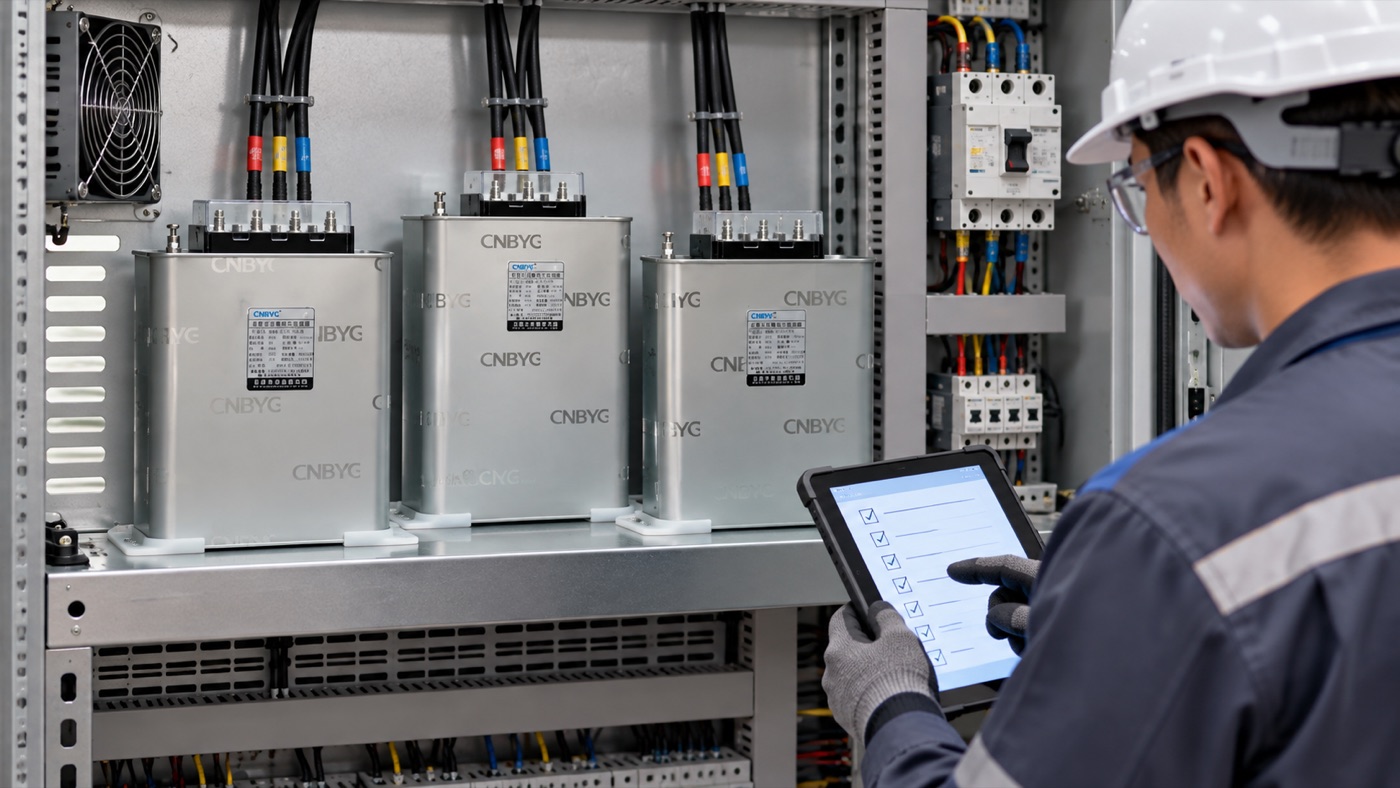

Wiederholen Sie bei der Nachuntersuchung die wichtigsten Ausgangsmessungen, prüfen Sie je nach Fall auf Hitze, Verschmutzung, Lockerheit, Geräusche, Schwellung, Undichtigkeit oder Lüfterbehinderung und vergleichen Sie das Ergebnis mit dem Inbetriebnahmeprotokoll. Wenn sich der Lastmix oder die Netzwerkkonfiguration geändert hat, bewerten Sie die ursprüngliche Auswahl neu, anstatt nur einen Alarm zurückzusetzen.
Maßgebliche Referenzen
Die folgenden Quellen unterstützen den allgemeinen Berechnungs-, Mess- und Sicherheitsansatz. Gekaufte Normen, lokale Vorschriften, Projektspezifikationen und Herstelleranweisungen können zusätzliche Anforderungen stellen.
- Motorensystem-Handbuch des US-Energieministeriums
- OSHA-Vorschriften für Arbeiten an elektrischen Anlagen
- OSHA-Anforderungen für Arbeiten an Kondensatoren
Lernvideo
Öffne das Lernvideo auf YouTube. Das Video ist ergänzend; für die Projektentscheidung müssen dennoch Aufmasse vor Ort und genehmigte technische Unterlagen verwendet werden.
Häufig gestellte Fragen
Kann die Wartungscheckliste für Kondensatorbatterien allein anhand des Typenschilds festgelegt werden?
Nein. Typenschilddaten definieren Gerätenennwerte, aber Netzlastschwankungen, Oberschwingungen, Spannung, Temperatur, Schutz und der vorgesehene Messpunkt müssen ebenfalls überprüft werden.
Welches Maß sollte vor der Installation gespeichert werden?
Speichern Sie zeitgestempelte Daten zu Spannung, Strom, kW, kVA, kVAR, Leistungsfaktor sowie relevante Oberschwingungs- oder Thermal-Daten zusammen mit dem Betriebszustand und der Geräteeinstellung.
Wer sollte die Inbetriebnahme durchführen?
Die Inbetriebnahme muss von qualifiziertem Personal unter Einhaltung des genehmigten Entwurfs, der Herstelleranweisungen, der Baustellensicherheitsverfahren und der geltenden örtlichen Vorschriften durchgeführt und dokumentiert werden.
Wann sollte das Design erneut überprüft werden?
Überprüfen Sie es nach größeren Laständerungen, wiederholten Alarmen, dem Ansprechen von Schutzvorrichtungen, abnormalen Temperaturen, signifikanten Änderungen der Stromqualität oder einer geplanten Kapazitätserweiterung.
