Mise en service de plusieurs APF pour un partage de charge parallèle
La mise en service parallèle de l'APF est une activité d'acceptation coordonnée. Chaque unité nécessite une référence de courant valide, des paramètres de fonctionnement compatibles et des observations par étapes au bus commun avant que tout comportement de partage ne soit considéré comme représentatif. Pour plusieurs unités APF connectées à un bus commun ou à un groupe d'alimentateurs coordonnés, la première étape utile consiste à définir le point de connexion, les états de fonctionnement pertinents et la décision qui sera prise à partir de l'enregistrement. Un résultat d'alimentateur local peut caractériser une source, tandis qu'un résultat de bus ou de PCC soutient une discussion différente au niveau du système. Ces résultats ne doivent pas se substituer l'un à l'autre.
Réponse directe
La mise en service parallèle des APF est une activité d'acceptation coordonnée. Chaque unité a besoin d'une référence actuelle valide, de paramètres de fonctionnement compatibles et d'observations étagées au niveau du bus commun avant que tout comportement de partage puisse être considéré comme représentatif. Pour plusieurs unités APF connectées à un bus commun ou à un groupe de départs coordonné, la première étape utile consiste à définir le point de connexion, les états de fonctionnement pertinents et la décision qui sera prise à partir de l'enregistrement. Un résultat de départ local peut caractériser une source, tandis qu'un résultat de bus ou de PCC soutient une discussion différente au niveau du système. Ces résultats ne doivent pas se substituer les uns aux autres.
CNBYG ne peut discuter du contexte de sa gamme de produits qu'une fois l'objectif clairement défini. Cette page ne promet pas de nouveau sujet de longue traîne : elle se limite aux preuves de mise en service multi-unités, et non au dimensionnement général de l'APF, à une spécification de conception des commandes, ou à un résultat garanti de partage. Pour un cadre plus large, visitez Guides du système de qualité d'alimentation CNBYG.
Partie 1. Définir la décision et la limite électrique
Une équipe de projet doit indiquer si elle enquête sur une observation de feeder, documente une condition de bus partagé, examine le comportement de la puissance réactive, planifie un changement de condensateur ou met en service plusieurs unités. L'objectif nommé détermine l'emplacement du compteur et les preuves qui peuvent être comparées. Cela empêche également qu'une lecture soit traitée comme une conclusion sur un équipement non lié.
Enregistrez la position du compteur sur le schéma unifilaire, la référence de tension, le rapport et la polarité du TC, la méthode d'agrégation et tous les équipements majeurs actifs pendant l'intervalle. Incluez les emplacements et la polarité des TC, les puissances nominales des unités, les paramètres du micrologiciel et des communications, la topologie des départs, les enregistrements de charge mis en scène et la méthode d'acceptation. L'enregistrement du site doit nommer le jeu de barres, le départ, le secondaire du transformateur ou le point de couplage commun dans un langage clair afin que les fournisseurs et les propriétaires interprètent les données de manière cohérente.
| Question de décision | Preuve à conserver | Frontière qu'il soutient |
|---|---|---|
| Que se passe-t-il à la source locale ? | Spectre actuel, tendance RMS, état de charge, configuration du transformateur de courant | Caractérisation du chargeur |
| Que se passe-t-il au bus commun ? | Tendance tension/courant, demande, source et contexte du transformateur | Évaluation de bus ou de PCC |
| Une condition observée est-elle reproductible ? | Événements horodatés dans des états de fonctionnement représentatifs | Planification de la demande de prix et de la mise en service |
| Qu'est-ce qui est déjà connecté ? | Inventaire des condensateurs, réactances, filtres, variateurs et protections | Revue d'interaction |
Partie 2. Capturer les états de fonctionnement représentatifs
La fenêtre de mesure doit refléter le fonctionnement réel du système. Pour ce sujet, documentez plusieurs unités APF connectées à un bus commun ou à un groupe d'alimentation coordonné pendant le fonctionnement normal, les événements de transition, les états de commutation planifiés et toute charge non linéaire concomitante qui partage le bus évalué. Une seule période de calme ne peut pas montrer comment un changement proposé interagira avec le système électrique dans des conditions de source ou de charge différentes.
Utilisez un journal d'opérations horodaté parallèlement aux mesures électriques. Notez la configuration de la source, l'état de l'étage du condensateur, les démarrages de charges importantes, les alarmes et tout contournement de maintenance. Ce relevé rigoureux permet de distinguer un schéma répétable d'un événement bref sans affirmer qu'un appareil a causé tous les symptômes visibles.
L'équipe peut alors établir une séquence de mise en service par étapes avant de considérer le comportement de plusieurs unités comme un résultat accepté. Si le dossier disponible n'inclut pas de conditions représentatives, mentionnez cette limitation dans la demande de cotation plutôt que de combler le manque par une hypothèse nominale.
Partie 3. Garder les questions harmoniques, réactives et opérationnelles séparées
Les discussions sur la qualité de l'énergie combinent souvent le courant harmonique, la demande de puissance réactive, la variation de tension, le comportement de commutation et les problèmes de protection. Ils sont liés par le réseau mais ne sont pas des objectifs interchangeables. On ne devrait pas demander à un fournisseur de déduire une solution complète de projet à partir d'une seule lecture en pourcentage ou d'un total de charge connectée.
La Aperçu de la norme IEEE 519 fournit un contexte d'autorité pour le contrôle harmonique, mais il ne remplace pas la décision du projet concernant le point d'évaluation applicable, l'ensemble de données, les conditions du réseau ou les critères contractuels. Le Ressource des normes NEMA est également utile dans un contexte d'équipement général, pas pour garantir un résultat de site.
| État en cours d'examen | Ne présumez pas | Question du projet à résoudre |
|---|---|---|
| Indication de courant harmonique | Qu'il définit le besoin en puissance réactive | Quel spectre et quelle limite sont pertinents ? |
| Variation du facteur de puissance | Qu'il identifie la distorsion ou la résonance | Quel comportement fondamental de kvar est présent ? |
| Commutation de condensateur | Qu'un réglage standard du réacteur convient | Quels scénarios et quelles entrées réseau ont été évalués ? |
| Réponse multi-unités | Ces réglages ou références CT sont corrects | Quelles preuves fabriquées soutiennent l'acceptation ? |
Partie 4. Recommandation de produit avec une limite d'ajustement

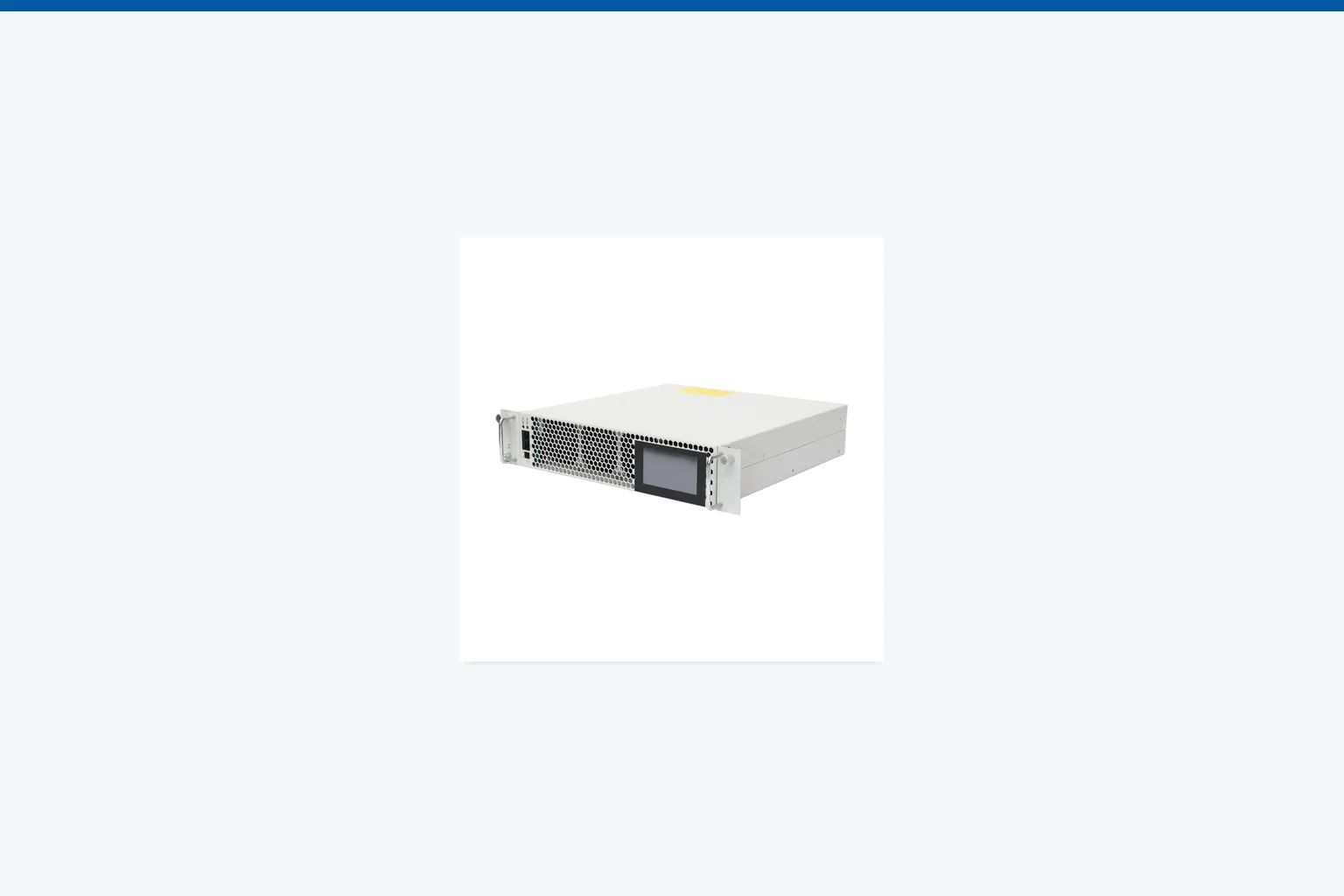

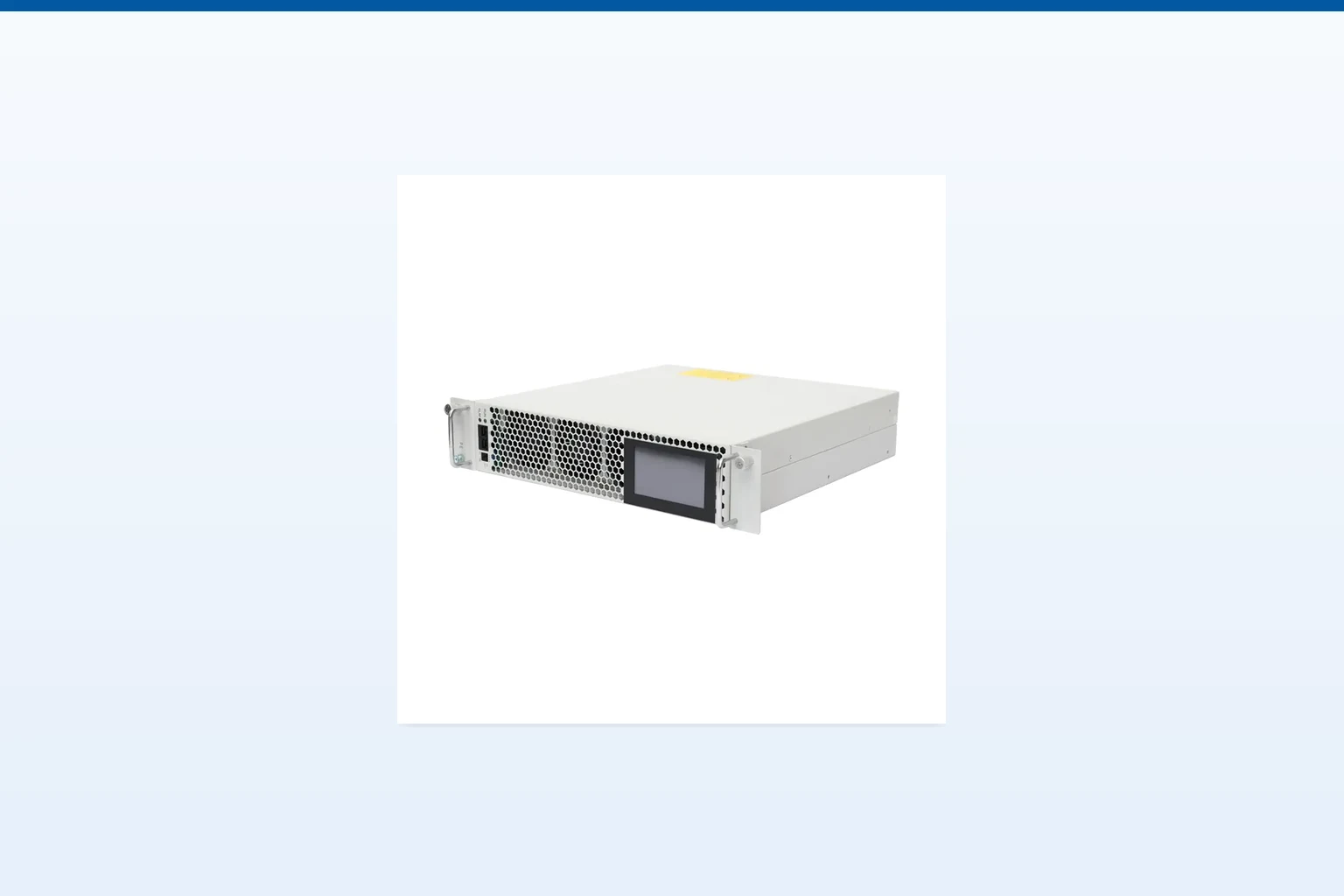

Pour un objectif de projet défini, examiner le Filtre Actif Harmonique CNBYG AHF page produit aux côtés de l'enregistrement électrique réel. La page sert de point de départ pour la discussion de la gamme de produits, et non de substitut à la sélection de capacité, à la coordination de protection ou à une étude de réseau. Un bon ajustement dépend du point de connexion proposé, de la configuration du système, des preuves de mesure, des contrôles, de l'environnement thermique et de la méthode d'acceptation convenue.
Recommandation de produit : envisagez le filtre actif de courant harmonique (AHF) uniquement lorsque son rôle prévu correspond à un objectif mesuré et documenté. Ne le recommandez pas lorsque le problème principal n'est pas vérifié, se situe uniquement en amont, en dehors du périmètre confirmé, ou nécessite un autre contrôle d'ingénierie. Cette limite d'adéquation est essentielle lorsque des bancs de condensateurs existants, des réacteurs ou plusieurs sources non linéaires sont présents.
La lecture connexe peut aider le propriétaire à formuler des questions adjacentes : le premier guide CNBYG associé et le deuxième guide CNBYG associé. Ni l'un ni l'autre ne remplace la preuve pour le bus ou le bus de liaison actuel.
Partie 5. Intégration et vérification par étapes
Les détails d'intégration doivent figurer dans la définition du projet avant qu'une commande ne soit passée. Documentez l'espace disponible, la configuration des connexions, la topologie des feeders et des bus, la configuration des transformateurs de courant (TC) ou de référence, le routage des câbles, la ventilation, l'accès, les communications, les alarmes, les contraintes d'arrêt et les responsabilités de protection. Ces éléments façonnent à la fois une installation pratique et un plan de mise en service transparent.
La vérification par étapes devrait préserver des conditions comparables. Documentez l'emplacement du compteur, l'état de fonctionnement, le statut de l'unité et la configuration pour chaque étape. Comparez les résultats uniquement par rapport aux limites et aux méthodes d'acceptation préalablement convenues ; déplacer un compteur ou modifier la composition de la charge peut modifier le résultat sans prouver un effet d'équipement.
Pour le contexte des systèmes industriels, les lecteurs peuvent également consulter Bureau de l'efficacité industrielle et de la décarbonation du ministère américain de l'Énergie. Ses ressources ne certifient pas une installation particulière ni n'établissent la conformité du projet.
Partie 6. Liste de contrôle RFQ et limites de conformité
Une demande de devis (RFQ) doit inclure un schéma unifilaire actuel, la tension et la fréquence nominales, les données de source et de transformateur, les fichiers de mesure avec les détails du transformateur de courant, le calendrier d'exploitation, l'inventaire des charges, les détails des condensateurs/bobines de réactance/filtres existants, les informations de protection, le lieu d'installation proposé, les informations sur l'espace et le refroidissement, les exigences de communication et la méthode d'acceptation. Déterminez s'il s'agit d'une tâche de dépannage local, d'une revue de bus commun, d'une régulation de puissance réactive, d'une atténuation des courants harmoniques ou d'une mise en service coordonnée.
CNBYG peut examiner les informations fournies par ses page de contact et discuter si la gamme de produits correspond à la portée documentée. Il ne peut pas convertir cet article en une garantie de nouveaux sujets de longue traîne : il se limite aux preuves de mise en service multi-unités, et non au dimensionnement général de l'APF, à une spécification de conception des commandes, ou à un résultat de partage garanti. Lorsque la coordination avec les services publics, la sécurité, les codes, les charges critiques ou les exigences de fonctionnement inhabituelles s'appliquent, impliquez le propriétaire et les parties d'ingénierie responsables qualifiées.
Foire aux questions
Pourquoi la polarité des transformateurs de courant est-elle importante lors de la mise en service d'un filtre actif parallèle ?
La référence actuelle informe la réponse de contrôle de chaque unité. Une référence inversée ou mal placée peut invalider les observations par étapes et doit être corrigée lors de l'examen de l'installation.
Tous les APF doivent-ils être mis sous tension simultanément ?
Une séquence mise en scène est généralement plus facile à interpréter : vérifiez d'abord la référence commune et chaque unité, puis ajoutez des unités tout en enregistrant la même condition de fonctionnement représentative.
Les paramètres de communication remplacent-ils les vérifications CT ?
Non. Les paramètres de communication et l'intégrité de la référence CT sont des entrées de mise en service distinctes, toutes deux nécessitant une vérification spécifique au projet.
Une seule photographie peut-elle déterminer l'équipement d'atténuation ?
Non. L'emplacement du compteur, l'état de fonctionnement, la fenêtre temporelle, la topologie du système et l'objectif défini déterminent si l'enregistrement est représentatif.
Ce guide garantit-il un résultat de conformité ou opérationnel ?
Non. Les exigences applicables, les conditions du réseau, les critères d'acceptation et la mise en service appartiennent au processus projet responsable.
Que devrait inclure une demande de soumission (RFQ) ?
Fournir un schéma unifilaire, des données électriques nominales, des mesures représentatives, un calendrier d'exploitation, l'équipement installé et les contraintes d'installation.
