Liste de contrôle de maintenance et d’inspection des SVG

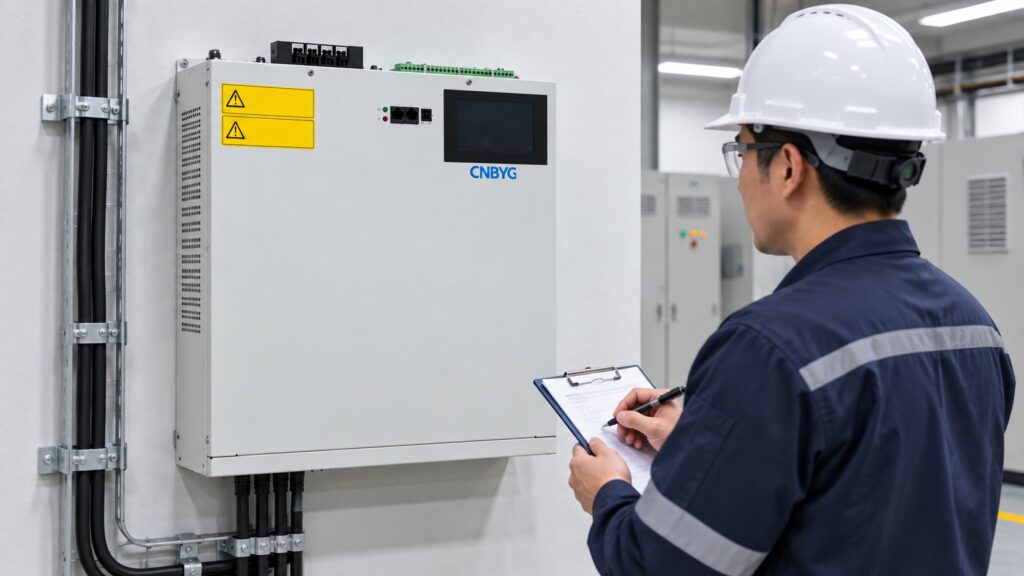

L'ingénieur enregistre une inspection de maintenance à côté d'un SVG CNBYG fixé au mur

Product-referenced SVG during a scheduled maintenance inspection

Liste de contrôle de maintenance et d’inspection des SVG

Une liste de contrôle de maintenance et d'inspection SVG doit protéger l'équipement, préserver la chaîne de mesure et confirmer que l'unité répond toujours à son objectif de qualité d'énergie prévu. La liste de contrôle est plus qu'une simple inspection visuelle : elle relie l'état du coffret, le flux d'air, les connexions électriques, les transformateurs de courant (CT), le firmware, les alarmes et la performance mesurée. Un enregistrement court et répétable est plus utile qu'un formulaire annuel rempli sans preuve d'exploitation.

Utilisez le Page produit CNBYG SVG pour identifier la famille de produits, puis utiliser le manuel du modèle exact pour l'isolation, l'accès, le couple, les exigences de filtre et de remplacement. Ne jamais ouvrir ou réparer une enceinte sous tension en dehors du programme de sécurité électrique approuvé du site.

Les registres de maintenance sont également un signal de conception utile. Des alarmes de ventilateur répétées, une température en hausse, des lectures de CT instables ou un nombre croissant de réinitialisations manuelles peuvent indiquer que les hypothèses d'installation initiales ne correspondent plus à l'installation. Suivez ces tendances lors des visites et escaladez les schémas avant qu'ils ne provoquent une panne.

Principes de maintenance

Maintenez trois limites claires. La première est la limite physique : coffret, couvercles, joints, évents, filtres, ventilateurs et entrées de câbles. La deuxième est la limite électrique : bornes, protection, transformateurs de courant (CT), détection de tension, séquence de phase et état de l'isolation. La troisième est la limite de performance : tension, courant, kvar, facteur de puissance, harmoniques, température, alarmes et réponse de contrôle.

Inspectez plus fréquemment lorsque l'environnement est poussiéreux, chaud, humide, corrosif ou soumis à des vibrations. Une salle propre ne supprime pas le besoin de registres ; elle modifie seulement les modes de défaillance probables. Utilisez l'historique des alarmes et la tendance de température pour ajuster l'intervalle plutôt que de vous fier uniquement au calendrier.

Liste de contrôle principale

Le tableau suivant distingue ce qu'il faut examiner de la preuve qui clôt la tâche.

Zone Question d'inspection Preuve ou action
Sécurité et isolation Les points d'isolation, barrières et permis sont-ils corrects ? Enregistrement d'isolation approuvé et test de non-tension selon la procédure du site.
Coffret Les couvercles, charnières, joints, évents et fixations sont-ils sécurisés ? Photographies, liste de défauts et référence de réparation approuvée.
Flux d'air Les ventilateurs, filtres, dégagements et ventilation de la pièce sont-ils dégagés ? État du filtre, statut du ventilateur, température ambiante et tendance de température.
Connexions d'alimentation Les bornes, cosses, câbles et dispositifs de protection sont-ils en bon état ? Preuve visuelle/thermique et travail de coupleur réalisés selon le manuel.
Mesure Les étiquettes des transformateurs de courant, de détection de tension et de phase sont-elles inchangées ? Vérification du rapport, de la polarité, de l'affectation des phases et de la référence-frontière du transformateur de courant.
Contrôles Les réglages, le firmware, les communications et les priorités sont-ils approuvés ? Export des réglages, enregistrement du firmware et référence du contrôle des modifications.
Performance Le SVG répond-il à des états de charge représentatifs ? Tension, courant, kvar, facteur de puissance, harmoniques, alarmes et trace synchronisée.
Dossiers Le prochain technicien pourra-t-il comprendre ce qui a changé ? Liste de contrôle signée, photos, pièces, constatations et prochaine date d'intervention.

Avant d'ouvrir le coffret

Vérifiez le dossier de service précédent, les alarmes actives, la tendance de température et les changements récents de l'installation. Demandez si un nouveau VFD, transformateur, banque de condensateurs, générateur ou cycle de processus a modifié l'environnement électrique. Confirmez que le schéma unifilaire actuel et l'export des réglages du SVG sont disponibles avant d'isoler l'unité.

Rendez la zone de travail sûre, identifiez toutes les sources d'énergie et suivez la procédure de verrouillage/étiquetage et d'absence de tension du site. Autorisez le temps de décharge spécifié. Ne retirez pas les couvercles ou filtres simplement parce que l'affichage frontal est sombre. Un affichage sombre ne prouve pas que toutes les sources dangereuses sont isolées.

Inspection du flux d'air et thermique

La poussière sur un filtre, une ventilation bloquée ou un air chaud recirculant peut réduire le courant disponible avant qu'une alarme de surtempérature ne se déclenche. Vérifiez les chemins d'entrée et de sortie, la distance par rapport au toit du coffret, la direction du ventilateur, le cadre du filtre, la ventilation de la pièce et les sources de chaleur à proximité. Comparez la température ambiante présente et celle du boîtier avec la référence de mise en service.

Utilisez un instrument approuvé pour comparer les températures accessibles, mais n'inférez pas la température des composants internes à partir d'un point externe. Si une image thermique est prise, enregistrez la plage de mesure, les hypothèses d'émissivité et l'état de fonctionnement. Remplacez les filtres et les ventilateurs uniquement avec des pièces approuvées, et vérifiez que le changement n'a pas réduit la protection contre l'intrusion ou modifié l'étanchéité des câbles.

Vérifications électriques et de mesure

Inspectez les bornes, cosses, connexions de bus, dispositifs de protection et supports de câbles pour toute décoloration, desserrage, contamination ou contrainte mécanique. Toute vérification de couple doit suivre le manuel du modèle et la méthode approuvée sur le site ; ne pas appliquer une valeur de couple générique à une borne inconnue.

Reconfrmez le rapport CT, la polarité, l’affectation des phases, le montage de mise à la terre et l’emplacement après toute intervention sur le câblage. Comparez la référence de tension du SVG avec un analyseur indépendant. Une visite de maintenance peut accidentellement introduire une erreur de phase ou de CT qui ressemble à une défaillance de contrôle. Enregistrez le point de référence utilisé pour le facteur de puissance et le kvar.

Si l’unité fonctionne dans un banc parallèle, identifiez chaque module et comparez le courant, la température, l’état du ventilateur et l’historique des alarmes. Un partage inégal est une constatation même lorsque la sortie combinée semble acceptable. Escaladez l’imprévu de déséquilibre répété au lieu de compenser en modifiant un gain sans étude approuvée.

Contrôles, firmware et communications

Exportez les paramètres avant de faire des modifications. Enregistrez la version du firmware, l’adresse de communication, la priorité de compensation, la cible, les limites, le délai, les seuils d’alarme et tout verrouillage du générateur ou du banc de condensateurs. Comparez l’exportation avec la ligne de base approuvée et expliquez chaque différence.

Testez les communications sans changer la propriété du contrôle. Un lien de surveillance peut être en lecture seule, tandis qu’un contrôleur de l’installation peut être autorisé à écrire un point de consigne. Faites cette distinction explicite. Après une mise à jour du firmware, répétez les vérifications fonctionnelles et d’alarme pertinentes ; ne considérez pas un démarrage réussi comme la preuve que le comportement précédent est conservé.

Vérification des performances fonctionnelles

Choisissez des états de fonctionnement représentatifs : faible charge, production normale, la demande réactive la plus élevée attendue et toute transition de générateur ou de banc de condensateurs autorisée par la procédure d’exploitation. Enregistrez la tension, le courant, le kW, le kvar, le facteur de puissance, le courant harmonique, la température, l’état du ventilateur et les alarmes à des horodatages synchronisés.

Comparez le résultat avec la ligne de base de mise en service et la cible actuelle, pas avec un jour sans rapport. Une recette de production modifiée ou une tension différente peut expliquer une sortie différente. Si le SVG est à sa limite actuelle, enregistrez la limite plutôt que d’ajuster la cible pour améliorer l’affichage. Le guide de dépannage du facteur de puissance du SVG donne une approche structurée lorsque la cible n’est pas atteinte.

Intervalles de maintenance et escalade

Utilisez des déclencheurs conditionnels en plus des intervalles calendaires. Raccourcissez l'intervalle après un événement de haute température, une alarme de ventilateur répétée, un blocage de filtre, un bruit anormal, une perte de communication, une ingress d'eau ou un changement de processus. Une alarme répétée après deux tentatives correctives documentées doit déclencher une révision par un concepteur ou un fournisseur qualifié.

Attribuez un propriétaire clair pour chaque intervalle. Les opérations peuvent enregistrer l'état quotidien et les alarmes ; un technicien électrique qualifié peut effectuer des vérifications d'isolation, de couple et de mesure ; le propriétaire du système approuve les modifications des cibles, des priorités et du firmware. Cette division empêche qu'une vérification visuelle de routine ne soit confondue avec un test de performance électrique. Gardez la prochaine date d'échéance visible dans le registre des actifs et transférez les défauts ouverts lors du transfert de quart. Si une déviation temporaire ou un mode limité est nécessaire, enregistrez sa date d'expiration et la condition qui le libère. La maintenance n'est considérée comme terminée que lorsque l'équipement est ramené à un état approuvé ou que le risque en suspens est formellement accepté.

Utilisez le Guide de capacité de sortie SVG et de tension lorsqu'une tendance de maintenance montre qu'une limitation de courant se produit lors de la variation de tension. Le registre d'exploitation doit distinguer un défaut de maintenance d'une limite de capacité normale dépendante de la tension.

Conservez des ventilateurs, filtres, cartes de contrôle et fusibles de rechange uniquement lorsque le modèle et la révision sont confirmés. Étiquetez les pièces retirées et enregistrez les informations de série ou de révision. Ne mélangez pas un remplacement non approuvé dans une banque parallèle et ne supposez pas que le contrôleur compensera automatiquement.

Après tout remplacement de pièce, confirmez que les fixations, couvercles, presse-étoupes et barrières de protection sont restaurés avant de mettre sous tension. Notez le numéro de série du remplacement et la raison du changement. Un petit changement matériel peut modifier le flux d'air, le placement des capteurs ou le comportement de communication, donc le test de suivi doit couvrir la fonction affectée ainsi que l'alarme initiale.

La Liste de contrôle de mise en service de SVG est utile lorsqu'une intervention de maintenance modifie le câblage, le firmware, les CT ou la protection. Traitez ce travail comme un changement contrôlé et répétez les cas d'acceptation affectés.

Fiche de transfert

Le dossier complété doit contenir l'ID de l'actif, la date, le technicien, la référence d'isolation, l'état de fonctionnement, les mesures, les photos, les alarmes, les constatations, les pièces, l'export des réglages, le firmware, l'action corrective, les limitations et la prochaine date d'échéance. Indiquez clairement si l'unité a été ramenée à une compensation automatique, laissée en mode limité ou maintenue isolée.

Conservez les fichiers bruts de l'analyseur avec le résumé signé. Une capture d'écran peut montrer un chiffre mais ne peut pas prouver la limite de mesure, la durée ou l'état de fonctionnement. Le prochain technicien doit pouvoir reproduire la vérification sans dépendre de l'historique verbal.

Foire aux questions

À quelle fréquence un SVG doit-il être inspecté ?

Utilisez le manuel du modèle et l’évaluation des risques du site comme référence, puis ajustez en fonction de la poussière, de la chaleur, de l’humidité, des vibrations, des alarmes et des changements de charge. Les déclencheurs basés sur l’état justifient souvent une inspection plus précoce.

Puis-je nettoyer le filtre pendant que le SVG fonctionne ?

Seulement si la procédure du modèle approuvé le permet explicitement et si les règles de sécurité du site sont respectées. De nombreuses inspections nécessitent une isolation ; un affichage sombre seul ne constitue pas une isolation.

Les vérifications de maintenance nécessitent-elles un analyseur de qualité d'alimentation ?

Une vérification visuelle peut ne pas le nécessiter, mais une vérification de performance ou de dépannage doit utiliser un instrument approprié pour comparer la tension, le courant, le kvar, le facteur de puissance et les harmoniques à la limite définie.

Quel est le document le plus important après une réparation ?

Enregistrez l'événement original, l'action corrective, la pièce de remplacement ou le changement de réglage et une nouvelle mesure dans les mêmes conditions de fonctionnement représentatives.

Conclusion

Une liste de contrôle de maintenance SVG est réussie lorsqu'elle relie une isolation sûre, l'état physique, le flux d'air, la mesure électrique, les contrôles et la preuve de performance répétable. Gardez la liste courte pour l'utilisation, suffisamment spécifique pour l'audit et liée au modèle exact. Cette discipline protège le temps de fonctionnement et permet de prendre des décisions sur la qualité de l'alimentation ultérieurement, basées sur des preuves plutôt que sur des suppositions.

Vidéo neutre : contexte de maintenance électronique

La conférence NPTEL ci-dessous fournit un contexte éducatif général pour le refroidissement électronique. Ce n'est pas une instruction spécifique de maintenance SVG pour un modèle.
