Qu'est-ce qu'un compensateur statique VAR ? Une introduction pratique

A compensateur statique (SVC) est un équipement électronique de puissance ou à condensateurs commutés qui régule la puissance réactive pour soutenir la tension sur les réseaux AC. Ce guide se concentre sur les étapes d'évaluation pratiques pour les acheteurs industriels et commerciaux américains—mesure, documentation et support de cycle de vie—et non sur des allégations marketing génériques. Lorsque la sélection d'équipement est impliquée, vérifiez les spécifications publiques sur cnbygele.com et confirmez les limites spécifiques au projet avec votre fournisseur d'électricité ou votre ingénieur-conseil. Les listes de contrôle de section peuvent être réutilisées comme pièces jointes d'appels d'offres et plans de transfert de mise en service.

Partie 1. Fonctionnalité principale

L'équipement SVC fournit une puissance réactive inductive ou capacitive pour maintenir la tension dans des bandes acceptables.

Les projets de qualité de l'énergie réussissent lorsque la mesure, la conception et l'approvisionnement restent alignés entre les rôles du propriétaire, du consultant et du fabricant de tableaux.

Documenter la tension nominale, le niveau de défaut disponible et les conditions ambiantes avant la sélection finale de l'équipement.

Utilisez un langage conservateur pour les affirmations de performance jusqu'à ce que des études spécifiques au site confirment les objectifs.

Capturez les données de la plaque signalétique, les schémas unifilaires et les règles d'interconnexion des services publics dans le dossier RFQ pour réduire les allers-retours lors de l'examen technique.

Si votre site mélange moteurs linéaires et électronique non linéaire, considérez les cibles harmoniques et réactives comme des exigences liées plutôt que des achats séparés.

Définir les critères d'acceptation avant l'expédition — facteur de puissance, réponse indicielle ou DHT aux points de charge convenus — afin de réduire le risque de litiges de mise en service.

Partie 2. Implémentations courantes

Les plantes modernes déploient souvent générateurs statiques (SVG) pour un contrôle continu.

Comparez le coût total d'installation, y compris les réacteurs, les contrôleurs, les boîtiers et la mise en service, et non le simple prix catalogue de l'équipement.

Liens internes vers Ligne de produits SVG, bancs de condensateurs basse tension, et filtres harmoniques actifs aider les acheteurs à naviguer dans les catégories de produits connexes sur cnbygele.com.

Les délais de livraison et la quantité minimale de commande varient selon la configuration ; à confirmer dans le devis pour les expéditions à l'exportation.

Capturez les données de la plaque signalétique, les schémas unifilaires et les règles d'interconnexion des services publics dans le dossier RFQ pour réduire les allers-retours lors de l'examen technique.

Si votre site mélange moteurs linéaires et électronique non linéaire, considérez les cibles harmoniques et réactives comme des exigences liées plutôt que des achats séparés.

Définir les critères d'acceptation avant l'expédition — facteur de puissance, réponse indicielle ou DHT aux points de charge convenus — afin de réduire le risque de litiges de mise en service.

Partie 3. Exemples d'application

Les aciéries, les ports, les immeubles commerciaux dotés d'ascenseurs, ainsi que les points de raccordement des installations solaires et éoliennes bénéficient du support des compensateurs statiques synchrones (SVC).

Après la mise en service, effectuez des vérifications périodiques du facteur de puissance, du THD et de l'élévation de température aux bus clés.

Conservez des fusibles, des contacteurs ou des modules de rechange identifiés dans le plan de maintenance.

Soumettre les paramètres du projet via CNBYG contact pour des commentaires de génie sur l'ajustement et la documentation.

Capturez les données de la plaque signalétique, les schémas unifilaires et les règles d'interconnexion des services publics dans le dossier RFQ pour réduire les allers-retours lors de l'examen technique.

Si votre site mélange moteurs linéaires et électronique non linéaire, considérez les cibles harmoniques et réactives comme des exigences liées plutôt que des achats séparés.

Définir les critères d'acceptation avant l'expédition — facteur de puissance, réponse indicielle ou DHT aux points de charge convenus — afin de réduire le risque de litiges de mise en service.

Partie 4. Documentation et liste de contrôle de remise

L'acceptation industrielle ne devrait pas reposer uniquement sur la mise sous tension. La documentation prouve les puissances nominales, la sécurité et la maintenabilité pour le prochain cycle de maintenance.

Utilisez les tableaux ci-dessous comme liste de contrôle RFQ initiale ; votre contrat de services publics ou EPC peut exiger des éléments supplémentaires.

Pour les fiches techniques spécifiques aux produits, vérifiez croisée pages produits connexes CNBYG et demander les extraits de tests de type manquants.

Alignez les tests d'acceptation en usine avec les éléments que votre assureur ou votre accord d'interconnexion avec le fournisseur d'énergie peut exiger.

Lors de la comparaison de devis, normalisez les devises, les Incoterms et les services de mise en service inclus avant de classer les fournisseurs.

Partie 5. Mise en service, Surveillance et Exploitaiton à Long Terme

La mise en service devrait vérifier que les objectifs de puissance réactive et harmonique sont atteints au point de couplage commun, et pas seulement aux bornes de l'armoire de compensation.

Les tests fonctionnels comprennent généralement la réponse indicielle, le facteur de puissance à des points de charge définis et les relevés d'harmoniques par rapport au contrat ou aux directives IEEE 519, le cas échéant.

La surveillance après la mise sous tension permet de détecter le chuintement, la résonance inattendue ou les défaillances de cellules de condensateurs avant qu'elles n'affectent la disponibilité de la production.

Formation du personnel d'entretien de trains sur le consignation, le temps de décharge des condensateurs et les alarmes nécessitant un arrêt immédiat par rapport à un service programmé.

Planifier une révision post-garantie pour réévaluer les changements de charge — les mises à niveau de ligne de production modifient souvent les besoins de compensation dans un délai de trois à cinq ans.

Les gestionnaires de comptes de services publics peuvent clarifier si les ajustements de PF affectent uniquement les frais de demande, les frais d'énergie ou les deux — harmoniser les indicateurs clés de performance avant de rédiger les tests d'acceptation.

Tenez une liste de criticité des pièces de rechange (fusibles, contacteurs, ensembles de ventilateurs, cartes de contrôle) basée sur le délai de livraison et l'impact sur la production, et non uniquement sur les valeurs par défaut du catalogue.

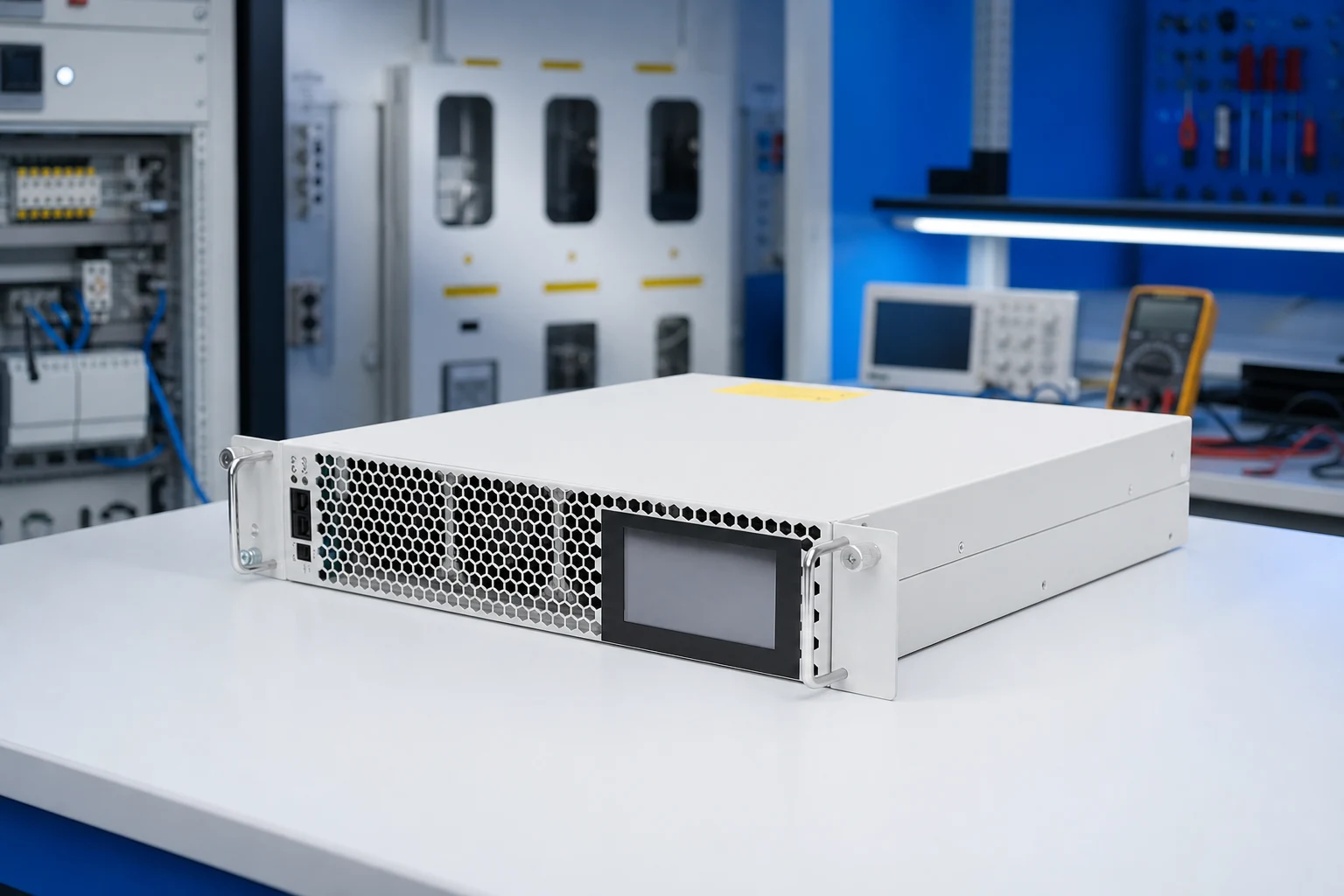

Produits CNBYG recommandés

Pour le soutien de projet, explorez notre ligne de produits apparentés, options du système de qualité de l'énergie, et Capacités OEM/ODM sur cnbygele.com.

FAQ

Un compensateur statique var est un équipement utilisé dans les systèmes électriques pour améliorer la qualité de l'alimentation électrique grâce à une réponse rapide.

Un compensateur statique (SVC) est un dispositif FACTS connecté en dérivation qui régule la tension en injectant ou en absorbant de la puissance réactive. Il se comporte comme une impédance variable automatisée qui rapproche le système du facteur de puissance unitaire.

Quels sont les principaux types de SVC ?

Les deux types courants sont le FC-TCR (condensateur fixe avec réacteur contrôlé par thyristor) et le TSC-TCR (condensateur commuté par thyristor avec réacteur contrôlé par thyristor). Le TSC-TCR est plus flexible, nécessite un réacteur plus petit et génère moins d'harmoniques.

Les compensateurs statiques var sont utilisés dans:

Deux réglages principaux : connectés au réseau électrique pour réguler la tension de transmission, et à proximité de fortes charges industrielles (comme les fours à arco, les laminoirs et les alimentations ferroviaires) pour améliorer la qualité de l'énergie et réduire le scintillement.

Comment se compare le coût d'un SVC à celui d'un STATCOM ?

Les références pédagogiques indiquent qu'un SVC coûte généralement moins cher qu'un STATCOM. Cependant, un STATCOM (ou SVG) est basé sur un onduleur et maintient mieux la sortie à basse tension, de sorte que le choix dépend des besoins en performance dynamique.

Où un SVC devrait-il être situé ?

Le placement affecte l'efficacité ; les références recommandent de placer un SVC au centre de charge ou au point médian d'une ligne de transmission pour mieux supporter la tension.

Quelle est la différence entre la transmission et le SVC industriel ?

Un SVC de transmission régule la tension du réseau sur les réseaux haute tension, tandis qu'un SVC industriel est installé à proximité de charges importantes pour améliorer la qualité de l'énergie locale. La topologie est similaire, mais les puissances et le raccordement diffèrent.

Un SVC génère-t-il de la puissance active ?

Non. Il gère la puissance réactive pour soutenir la tension et le facteur de puissance ; la puissance active provient toujours du réseau ou de la production locale.
