Pourquoi le facteur de puissance change avec la charge

Pourquoi le facteur de puissance change avec la charge

La facteur de puissance varie avec la charge car la puissance active, le courant de magnétisation, la réactance de fuite, le comportement du convertisseur, la tension et l’état de fonctionnement des autres compensateurs ne changent pas dans la même proportion. Un moteur peut avoir une faible FP à faible charge et une meilleure FP près de son couple normal. Un transformateur peut présenter une faible FP lorsqu’il est alimenté avec peu de kW. Les condensateurs fixes peuvent rendre une installation en avance lorsque la production s’arrête. La bonne explication nécessite une limite de mesure définie et des données synchronisées de kW, kvar, tension et courant.

La Page produit CNBYG SVG fournit un contexte pour la compensation dynamique lorsque la demande réactive évolue avec la charge. La cible de l’appareil doit suivre les états mesurés plutôt que de supposer qu’une FP est valable toute la journée.

La relation de base

La facteur de puissance est généralement exprimé comme (FP=P/S), où P est la puissance active et S la puissance apparente. Dans un cas sinusoïdal simple, (S=\sqrt{P^2+Q^2}), donc la FP change lorsque P ou Q changent. À faible charge, un courant de magnétisation ou réactif du convertisseur relativement stable devient une fraction plus importante du courant total. À charge plus élevée, la puissance utile en kW peut augmenter plus rapidement que la composante réactive, améliorant la FP.

Les installations réelles ont également des courants harmoniques et un déséquilibre. Un compteur de FP véritable inclut la distorsion de la forme d’onde, tandis qu’un compteur de FP par déplacement peut principalement décrire l’angle de phase fondamental. Indiquez quelle définition est utilisée avant de comparer les relevés.

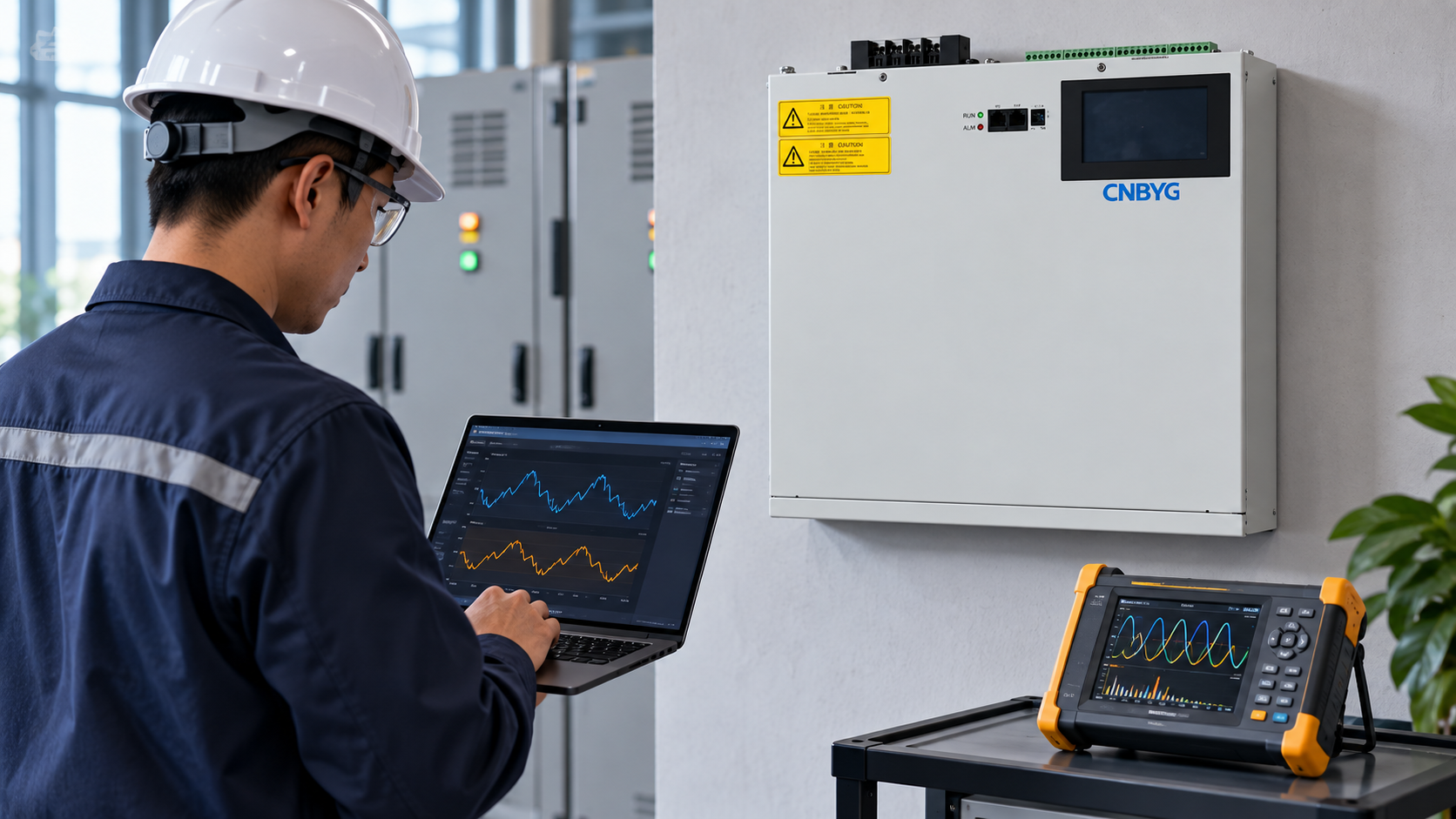

L'ingénieur examine les tendances du facteur de puissance à charge variable à côté d'un SVG CNBYG mural

Tableau de diagnostic des changements de charge

Comportement de la FP Mécanisme probable Preuves utiles
La FP s’améliore à mesure que la charge du moteur augmente Le courant de magnétisation est relativement stable tandis que la puissance active augmente. Suivez la tendance du kW, kvar, vitesse et FP du moteur ensemble.
La FP chute fortement au ralenti Le courant réactif du transformateur ou du moteur domine lorsque le kW est faible. Vérifiez l’état d’énergisation et la charge minimale normale.
La FP devient en avance après un arrêt Le condensateur fixe ou la capacité du câble reste connecté. Enregistrez l’état du condensateur et le kvar signé.
La FP change avec la vitesse du VFD Le contrôle du convertisseur et le couple du moteur modifient le courant d’entrée. Comparer le facteur de puissance réel et le déplacement PF par la vitesse.
Le facteur de puissance (PF) varie avec la tension Le courant réactif et la capacité du convertisseur varient avec la tension. Capturer la tension et le courant à la même limite.
Le PF se détériore pendant les impulsions de soudage ou de charge Augmentation du courant réactif ou harmonique de courte durée. Utiliser des traces synchronisées à haute résolution.

Moteurs et transformateurs

Les moteurs à induction tirent un courant de magnétisation même lorsque la charge mécanique est faible. À faible couple, la puissance active diminue tandis qu'une partie du courant réactif reste. Lorsque le couple augmente, le kW augmente et le ratio peut s'améliorer jusqu'à ce que les pertes, la tension ou la saturation modifient le schéma. Un transformateur tire également un courant de magnétisation lorsqu'il est alimenté, donc un transformateur peu chargé peut afficher un faible PF à son entrée.

Ne corrigez pas le facteur de puissance d'un moteur uniquement à partir de sa fiche signalétique. Mesurez dans les états arrêté, déchargé, normal et de pointe. Le Guide de compensation de courant réactif SVG explique pourquoi les erreurs de limite de CT et de signe peuvent ressembler à un problème dépendant de la charge.

Charges électroniques et pulsées

Les variateurs de fréquence, onduleurs, unités UPS, soudeurs, redresseurs et chargeurs de véhicules électriques peuvent modifier à la fois la puissance active et le courant harmonique. Un PF de déplacement peut rester acceptable alors que le PF réel chute. Une impulsion courte peut augmenter le courant RMS et créer un mauvais PF instantané même lorsque la moyenne sur 15 minutes semble normale.

Utiliser kW, kvar, tension, courant, PF réel, PF de déplacement, THD et ordres harmoniques sur une même base temporelle. Le guide sur la tension de grille et la capacité des SVG explique pourquoi le courant du convertisseur et le kvar disponible changent lorsque la tension fluctue. Réservez le courant pour la compensation harmonique ou de déséquilibre si ces fonctions sont activées.

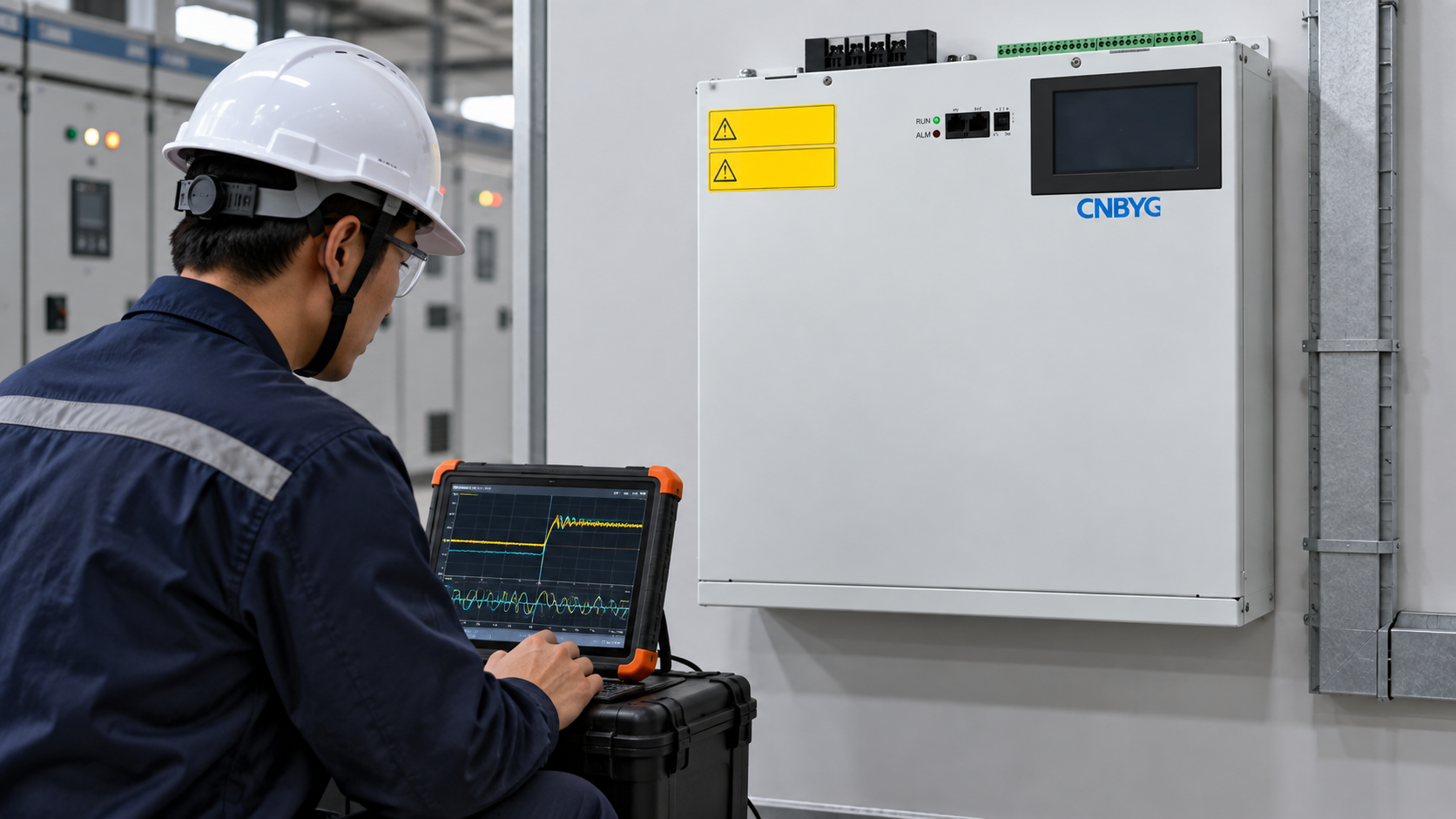

L'ingénieur compare les tracés de courant de charge à côté d'un SVG CNBYG mural

Les condensateurs existants peuvent inverser la tendance

Les condensateurs fixes fournissent une composante de conduction en avance relativement prévisible tandis que la charge inductive change. Lors de la production maximale, le condensateur peut compenser le kvar du moteur ou du transformateur. En charge légère, le même kvar peut dépasser la demande inductive et faire que la source soit en avance. Un relais APFC peut également commuter les étapes à une limite différente de celle du compteur d'énergie.

Lister chaque condensateur, SVG, SVC, générateur, UPS, onduleur solaire et section de câble qui influence la limite. Enregistrer l'état de l'étape lors de la charge minimale, normale et de pointe. Si un SVG dynamique est utilisé, définir une bande cible, une limite en avance, une zone morte, un délai et une solution de secours. Le Guide des exigences d’installation pour SVG aborde les vérifications pratiques de refroidissement et d'accès, tandis que le Liste de contrôle de mise en service de SVG peut structurer la preuve de l'état de charge.

Une méthode de profil de charge répétable

  1. Marquez la limite de mesure en une ligne et les emplacements du CT.
  2. Confirmer la véritable puissance ou la déviation PF et la convention de signe.
  3. Capturer la charge minimale, normale et maximale, ainsi que les démarrages, arrêts et transitions.
  4. Enregistrer la puissance en kW, kvar, la tension, le courant, le PF, le THD et l'état du compensateur.
  5. Séparer la demande réactive fixe de la demande variable du processus.
  6. Comparer les lectures de la source, du répartiteur et de l'analyseur indépendant.
  7. Modéliser le courant requis à la tension la plus basse.
  8. Définir une bande cible stable et une règle de charge minimale.
  9. Tester les changements de charge légers, normaux, de pointe et rapides.
  10. Enregistrer les paramètres, les tracés, les alarmes et les valeurs de restauration.

Les erreurs à éviter

Ne pas expliquer le PF à partir de kW seul. Ne pas mélanger une lecture d'alimentation avec une lecture de source. Ne pas faire la moyenne d'une courte impulsion et qualifier la charge de stable. Ne pas laisser les étapes de condensateur connectées lors d'un arrêt sans vérifier le kvar signé. Ne pas régler deux contrôleurs en même temps.

Une autre erreur consiste à considérer le PF unitaire comme le seul résultat acceptable. Une bande stable en dessous de l'unité peut éviter une opération en avance et la chasse. Suivez la règle de l'utilité ou du générateur et les limites du fabricant de l'équipement.

Comment interpréter correctement une tendance

Regardez le kW, le kvar signé et la tension avant d'examiner le chiffre du PF. Si le kW diminue alors que le kvar reste presque constant, le PF chutera même si la demande réactive n'a pas augmenté. Si le kvar change de signe alors que le kW est faible, un condensateur fixe ou une capacité de câble peut être plus grande que la demande inductive restante. Si la tension change et que le courant évolue dans la direction opposée, vérifiez la capacité du convertisseur et l'emplacement du compteur avant de blâmer la charge.

Pour les moteurs, incluez la vitesse ou le couple de processus. Pour les transformateurs, incluez les unités mises sous tension et la position du tap. Pour les variateurs de fréquence, soudeurs, redresseurs, onduleurs solaires et chargeurs de VE, incluez le PF réel, le PF de déplacement, le THD et l'état du contrôleur. Un gestionnaire de charge peut réduire le kW en même temps qu'un compensateur modifie le kvar, donc deux tracés ne doivent pas être interprétés indépendamment.

Utilisez un analyseur indépendant lors d'une étape contrôlée. Comparez les données de la source et de l'alimentation au même instant et marquez les transformateurs de courant sur un schéma unifilaire. Si le compteur de la source et celui de l'alimentation ne concordent pas, la différence peut être légitime car d'autres alimentations, pertes de transformateur ou étapes de condensateur se trouvent entre eux. Un diagnostic correct explique la limite et l'état de fonctionnement plutôt que de choisir l'affichage le plus favorable.

Lors du réglage d'un relais SVG ou APFC, modifiez une variable à la fois. Conservez la cible, la bande morte, le délai, la priorité et la règle de charge minimale d'origine. Testez une augmentation de charge, une diminution de charge, un démarrage, un arrêt et la charge normale la plus basse. Le résultat doit indiquer la plage dans laquelle le PF cible est atteint, la tension et la température observées, et ce qui se passe lorsque l'appareil atteint sa limite de courant.

Exemple d'un enregistrement de tendance utile

Pour chaque ligne de test, enregistrez le timestamp, la source et l'alimentation, le kW, le kvar signé, la tension, le courant, le PF réel, le PF de déplacement, le THD, l'état du condensateur, la sortie du SVG et l'état du processus. Une ligne étiquetée “ moteur arrêté ” ou “ chargeurs de VE en rampage ” est beaucoup plus utile qu'une moyenne non étiquetée. Ajoutez la limite en un seul ligne et la base de temps du compteur pour qu'un examinateur puisse déterminer si deux tracés sont comparables.

Si la tendance montre une amélioration dans un état mais une condition en avance dans un autre, conservez les deux résultats. La bonne réponse peut être un bloc de charge minimale, une bande cible différente ou une coordination du contrôleur plutôt qu'une capacité supplémentaire. La décision d'acceptation doit indiquer quels états ont été testés et lesquels restent ouverts.

Cet enregistrement aide également les équipes de maintenance à distinguer une véritable variation de charge d'un problème de capteur ou de transformateur de courant. Un saut soudain du PF sans correspondance avec un changement de kW, de tension ou d'état de l'appareil mérite une vérification de mesure avant d'ajuster un paramètre de contrôle.

Séparez cette vérification de la décision de correction afin qu'une mauvaise mesure ne soit pas corrigée par plus de kvar.

Ce n'est qu'alors que le cible ou la capacité doit être modifié.

Cette séquence est plus sûre que le réglage à partir d'un seul affichage.

Elle maintient la cause visible.

Foire aux questions

Pourquoi le facteur de puissance d’un moteur s’améliore-t-il lorsque la charge augmente ?

Le courant de magnétisation est relativement stable tandis que la puissance active utile augmente, donc la fraction réactive devient plus petite sur la plage de charge normale.

Pourquoi un transformateur affiche-t-il un faible PF lorsqu'il est peu chargé?

Le courant de magnetisation demeure tandis que la puissance en kW diminue. La même composante réactive représente donc une part plus importante de la puissance apparente.

Les condensateurs peuvent-ils aggraver le facteur de puissance en charge légère?

Oui. Leur kvar en avance peut dépasser le kvar inductif restant et pousser la source en avance.

Quelles mesures prouvent la cause?

Utilisez la puissance synchronisée en kW, kvar, tension, courant, facteur de puissance réel et déphasé, THD et états de l'appareil à travers la charge minimale, normale, de pointe et de transition.

Conclusion

Le facteur de puissance varie avec la charge car la puissance active, le courant réactif, la tension, la distorsion de la forme d'onde et les dispositifs de compensation suivent des schémas différents. Définissez la limite, collectez un profil de charge complet et coordonnez les condensateurs ou le contrôle du SVG sur toute la plage de fonctionnement. Cela transforme un affichage du PF changeant en un diagnostic d'ingénierie exploitable.
