Интеграторы распределительных устройств должны рассматривать пусконаладку статических генераторов компенсации реактивной мощности (SVG) как последовательный набор испытаний: монтажных, контрольных, тепловых и нагрузочных в точке подключения, а не как единовременную подачу напряжения после завершения концевой разделки кабелей. В акте передачи должно быть указано, что именно было проверено на отсутствие напряжения, что наблюдалось при подаче напряжения на холостом ходу, и какие режимы работы с частичной нагрузкой или репрезентативные режимы были зафиксированы в сравнении с утвержденным чертежом.
Прямой ответ
Интеграторы распределительных щитов должны рассматривать ввод в эксплуатацию статических генераторов вар (SVG) как последовательный набор испытаний: монтажных, контрольных, тепловых и нагрузочных в точке подключения, а не как единичное включение под напряжение после завершения концевой заделки. В акте сдачи-приемки должно быть указано, что было проверено в обесточенном состоянии, что наблюдалось при включении без нагрузки и какие режимы частичной нагрузки или репрезентативные рабочие режимы были зафиксированы по сравнению с утвержденным чертежом.
Сборщики щитового оборудования сталкиваются с проблемами, когда модули SVG рассматриваются как пассивные ответвления: смонтированные, включенные один раз и сданные без поэтапных доказательств. Пусконаладочная документация должна прослеживать каждый шаг от проверки момента затяжки до запуска без нагрузки, отклика по реактивной мощности при частичной нагрузке, проверки сигнализации и точек контроля заказчика. CNBYG может обсудить контекст линейки продукции статических генераторов реактивной мощности (SVG), если документированная интеграция и пусконаладка SVG являются определенной целью. Компания не может гарантировать получение сертификата UL, гарантированный результат по коэффициенту мощности или замену приемочных испытаний заказчика из статьи. См. Руководства по проектированию систем качества электроэнергии по связанным темам планирования.
Проверьте чертежи распредещительного щита перед подачей питания на модули SVG
Compare the approved single-line, terminal schedules, CT diagrams, and cooling layout against the built assembly while the section is de-energized. Mark torque on main conductors, confirm equipotential bonding paths, and photograph any deviation before covers close. Control wiring deserves the same discipline: polarity, interlock chains, fan enable circuits, and communication drops should match the integrator’s test sheet.

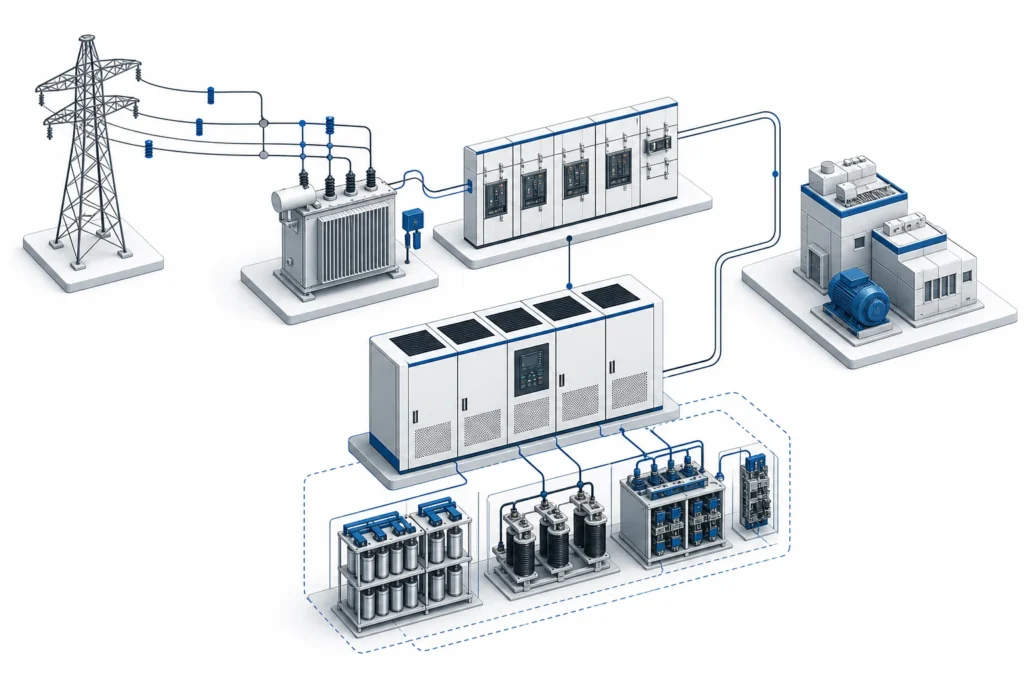

Для статических генераторов реактивной мощности (SVG), интегрированных в низковольтные распределительные устройства или компенсационные сборки, фиксируйте, какой контур компенсации питает фидер SVG, делит ли модуль шину с конденсаторами или фильтрами и как заказчик видит организацию изоляции для обслуживания. Отсутствие этих записей приводит к поздним спорам о том, кто и какую дверь может открывать под нагрузкой.
| Проверка перед подачей напряжения | Запись на память | Типичный режим отказа |
|---|---|---|
| Момент затяжки проводника и наконечника | Журнал крутящего момента с датой калибровки инструмента | Слабые соединения при термоциклировании |
| Заземление и выравнивание потенциалов | Показания приборов непрерывного контроля или подписанный контрольный список | Шум на сигналах управления |
| Путь охлаждения | Условие фильтрации, направление воздуховода, вращение вентилятора | Ранняя тепловая сигнализация или отключение |
| КТ-ориентация | Разметка диаграммы и фото | Инвертировать управление переменной на первом шаге загрузки |
Проверка ступени в обесточенном состоянии, на холостом ходу и при частичной нагрузке
При вводе в эксплуатацию ни в коем случае нельзя сразу переходить от завершения монтажа электропроводки к полной нагрузке установки. Практическая последовательность действий для интеграторов:
- Осмотр при отключенном питании и проверка изоляции в соответствии с проектной спецификацией.
- Сначала подайте питание; убедитесь в загрузке ПЛК или контроллера, наличии сетевого соединения и исходных настройках сигнализации.
- Подача напряжения без нагрузки для проверки работы вентилятора, дверных блокировок и базовых аварийных сигналов без генерации реактивной мощности.
- Шаги частичной нагрузки с использованием согласованных тестовых нагрузок или секций установки для наблюдения за реакцией реактивной мощности и стабильностью.
- Представительская загрузка производства, когда этого требует спецификация владельца.
Регистрируйте блокировки дверей, работу вентиляторов и состояния сигнализации на каждом шаге, так как они влияют на доступ для технического обслуживания и последующее обслуживание. Привязывайте каждое фиксируемое значение к этапу пусконаладки и режиму работы распределительного щита, чтобы владелец мог воспроизвести результаты.
Охлаждение документов, блокировки и поведение сигнализации
Модули КРУЭ в закрытых распределительных устройствах зависят от путей циркуляции воздуха, которые легко перекрыть во время строительных работ. Подтверрите наличие зазоров для притока и выхлопа воздуха, доступ для обслуживания фильтров, а также соответствие датчиков температуры окружающей среды классу объекта, принятому в компоновке. Если модуль включает опции обогревателя или осушителя, отметьте уставки и подтверждение работоспособности.
Важно: Подача питания при заблокированной вентиляции или отключенных вентиляторах может привести к срабатыванию тепловой защиты и аннулированию гарантийных обязательств (Источник: Тепловой расчет SVG-шкафа для тяжелых условий эксплуатации). Устраняйте дефекты охлаждения до проведения нагрузочных испытаний, а не после того, как заказчик сообщит о ложных срабатываниях.
Согласовать ссылки на защиту и ТТ с приемкой владельца
Настройки защиты, согласование плавких вьюшек или автоматических выключателей и ссылки на трансформаторы тока должны соответствовать плану приемки владельца. Если эта однолинейная схема использует общие трансформаторы тока с системами учета или другими контроллерами, задокументируйте правила совместного использования и процедуры изоляции. Испытания при частичной нагрузке должны демонстрировать команду реактивной мощности, измеренный отклик и любые действия ограничителей без необъяснимых колебаний.
Когда в проектах упоминаются целевые показатели коэффициента мощности, укажите, используются ли для приемки мгновенные показания, усредненные интервалы или конкретный сценарий с нагрузочным модулем. Интегратор предоставляет протоколы испытаний, а инженер заказчика оценивает соответствие требованиям договора.
Сравните детали интеграции с Интеграция конструктора панелей OEM APF и SVG руководство по случаям, когда модули APF и SVG поставляются в одном конструктиве. Правила общей шины, размещение трансформаторов тока (ТТ) и пространство в шкафу часто затрагивают обе линейки продукции.
Передайте исполнительную документацию, которую щитовики смогут отстоять
Пакет документов при передаче должен включать исполнительные чертежи с красными правками, журналы моментов затяжки, результаты проверки изоляции или непрерывности цепи, листы испытаний на холостом ходу и при частичной нагрузке, проверку сигнализации и блокировок, фотографии системы охлаждения, настройки защит, схемы трансформаторов тока (ТТ) и подписи представителей заказчика, где это требуется. Перечислите нерешенные вопросы с указанием ответственных лиц вместо неформальных устных исключений.
Когда владелец или ЕРС-подрядчик открывает запрос коммерческого предложения (RFQ) на техническую поддержку SVG, приложите контекст модели распределительного щита, номинальное напряжение, номинал модуля, класс охлаждения, протокол связи, уже предпринятые попытки проверки пределов тестирования и фотографии любых ненормальных аварийных сигналов. Опишите, требуется ли поддержка в виде поиска и устранения неисправностей на месте, запасных частей или разъяснений по встроенному ПО. Компанию CNBYG не следует просить обещать одобрение листинга UL, гарантированный результат по коэффициенту мощности или замену приемочных испытаний владельца. Передайте имеющиеся записи через Страница контактов CNBYG.
Часто задаваемые вопросы
Что необходимо проверить перед включением статического генератора реактивной мощности (SVG)?
Проверьте соответствие чертежам, наличие меток крутящего момента, непрерывность заземления и соединений, полярность цепей управления, контур охлаждения, ориентацию трансформаторов тока (где применимо) и настройки защиты по проектной документации.
Достаточно ли подачи напряжения без нагрузки для подписания акта ввода в эксплуатацию?
Нет. Проверки на холостом ходу подтверждают загрузку и работу сигнализации, но для приемки владельцем часто требуется частичная нагрузка или репрезентативные эксплуатационные данные в соответствии со спецификацией.
Кто принимает окончательное решение о приемке?
Владелец и квалифицированный инженер определяют приемку на соответствие проектной спецификации. Интегратор предоставляет документацию по монтажу и испытаниям.
Следует ли проверять полярность трансформатора тока только при полной нагрузке?
Нет. Ориентация и полярность ТТ должны проверяться во время проверки монтажа, а также при испытании контуров управления при частичной нагрузке.
Можно ли откладывать охлаждение до тех пор, пока владелец не пожалуется на температуру?
Нет. Заблокированные фильтры, отсутствующие пути воздуховодов или отключенные вентиляторы следует устранить перед нагрузочными испытаниями, поскольку тепловые ограничения влияют на гарантию и доступ для обслуживания.
Удостоверяет ли эта статья сертификацию UL для нестандартного распределительного щита?
Нет. Включение в перечень, маркировка и приемка местными органами власти (AHJ) остаются обязанностью квалифицированного сборщика щитового оборудования и инженера-проектировщика данной сборки.
