Контрольный список для обслуживания и инспекции SVG должен защищать оборудование, сохранять цепь измерений и подтверждать, что устройство по-прежнему соответствует своей целевой задаче по качеству электроэнергии. Этот контрольный список — больше, чем визуальный обход: он связывает состояние шкафа, поток воздуха, электрические соединения, трансформаторы тока, прошивку, сигналы тревоги и измеренную производительность. Краткая, повторяемая запись более полезна, чем ежегодная форма, заполняемая без подтверждающих данных эксплуатации.
Используйте Страница продукта CNBYG SVG для определения семейства продукта, затем используйте точное руководство по модели для изоляции, доступа, крутящего момента, требований к фильтрам и замене. Никогда не открывайте или обслуживайте напряжённый шкаф вне утверждённой программы электробезопасности объекта.
Записи о техническом обслуживании также являются полезным сигналом для проектирования. Повторяющиеся сигналы тревоги вентилятора, повышение температуры, нестабильные показания трансформаторов тока или растущее число ручных сбросов могут указывать на то, что исходные предположения установки больше не соответствуют состоянию объекта. Анализируйте эти данные при посещениях и повышайте уровень реагирования, прежде чем возникнет сбой.
Держите три границы ясными. Первая — физическая граница: корпус, крышки, уплотнения, вентиляционные отверстия, фильтры, вентиляторы и кабельные вводы. Вторая — электрическая граница: клеммы, защита, трансформаторы тока, sensing напряжения, последовательность фаз и состояние изоляции. Третья — граница производительности: напряжение, ток, квар, коэффициент мощности, гармоники, температура, сигналы тревоги и реакция системы управления.
Проводите осмотр чаще, если окружающая среда пыльная, жаркая, влажная, коррозийная или подвержена вибрации. Чистая комната не исключает необходимость ведения записей; она только меняет вероятные режимы отказа. Используйте историю сигналов тревоги и тенденцию температуры для корректировки интервала, а не только календарного срока.
Следующая таблица разделяет, что нужно проверить, и доказательства, подтверждающие выполнение задачи.
| Область | Вопрос инспекции | Доказательство или действие |
|---|---|---|
| Безопасность и изоляция | Правильны ли точки изоляции, барьеры и разрешения? | Утверждённая запись об изоляции и тест на отсутствие напряжения согласно процедуре объекта. |
| Корпус | Надёжны ли крышки, петли, уплотнения, вентиляционные отверстия и крепления? | Фотографии, список дефектов и утверждённая ссылка на ремонт. |
| Поток воздуха | Свободны ли вентиляторы, фильтры, зазоры и вентиляция помещения от препятствий? | Условие фильтрации, статус вентилятора, тенденция окружающей среды и температуры. |
| Электропитание | Контакты, зажимы, кабели и защитные устройства исправны? | Визуальные/тепловые доказательства и выполненная затяжка согласно руководству. |
| Измерение | Образцы тока (CT), метки напряжения и фазы остались без изменений? | Соотношение тока (CT), полярность, назначение фаз и проверка границ опорного уровня. |
| Управление | Настройки, прошивка, связь и приоритеты утверждены? | Экспорт настроек, запись прошивки и ссылка на контроль изменений. |
| Производительность | Реагирует ли SVG при представительных нагрузках? | Напряжение, ток, квар, коэффициент мощности, гармоники, тревоги и синхронизированный след. |
| Записи | Может ли следующий техник понять, что было изменено? | Подписанный чек-лист, фотографии, запчасти, выводы и следующая дата обслуживания. |
Просмотрите предыдущий отчет о техническом обслуживании, активные тревоги, тенденцию температуры и недавние изменения в системе. Уточните, изменилось ли электрическое окружение из-за нового ВЧП, трансформатора, конденсаторного банка, генератора или цикла процесса. Убедитесь, что текущий однолинейный схематический план и экспорт настроек SVG доступны перед отключением устройства.
Обеспечьте безопасность рабочей зоны, идентифицируйте все источники энергии и следуйте процедурам блокировки/метки и отсутствия напряжения на объекте. Разрешите указанное время разряда. Не снимайте крышки или фильтры только потому, что передний дисплей темный. Темный дисплей не является доказательством того, что все опасные источники изолированы.

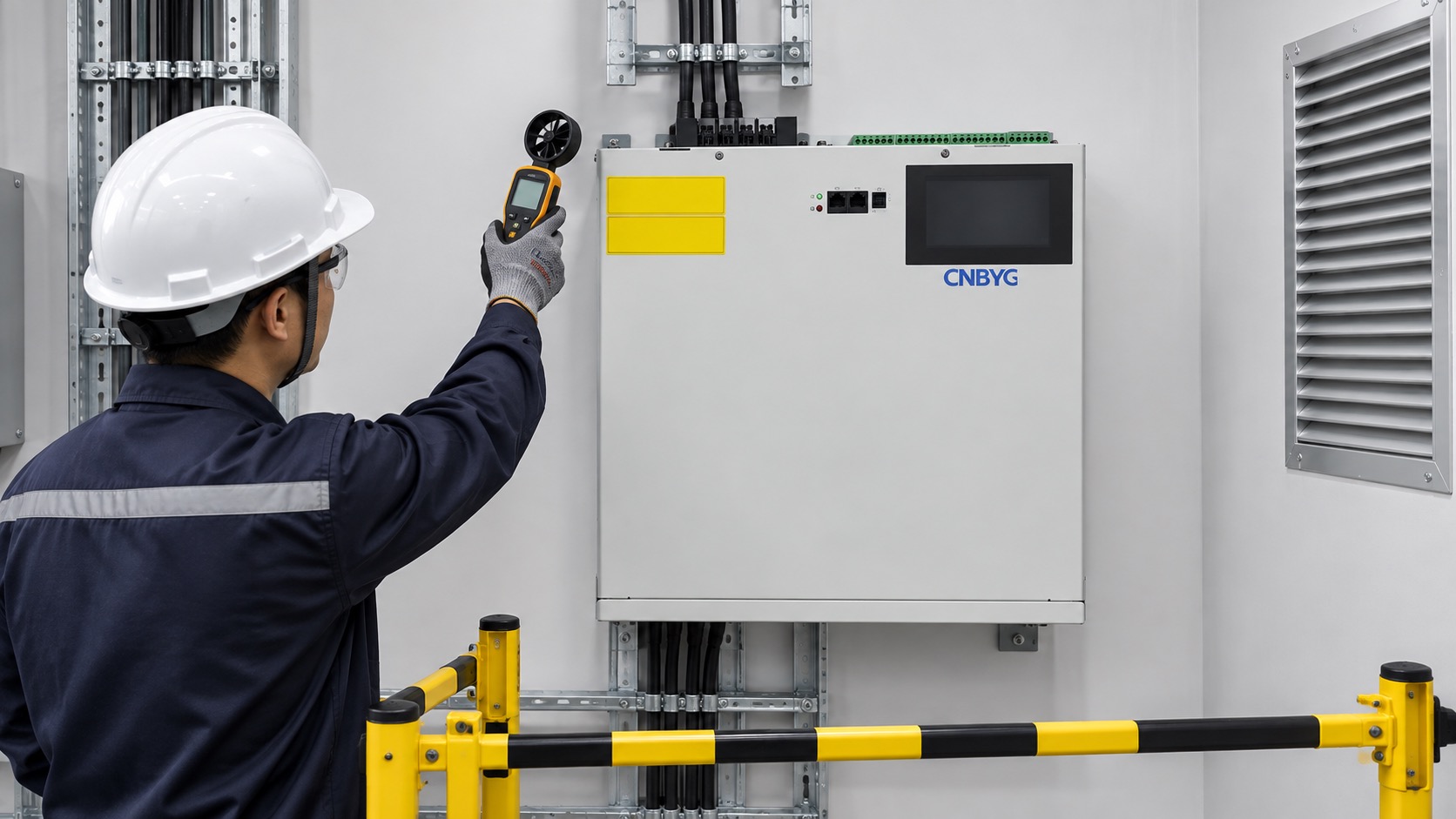

Пыль на фильтре, заблокованный вентиляционный отверстие или циркулирующий теплый воздух могут снизить доступный ток до появления тревоги о перегреве. Проверьте входные и выходные пути, зазор на крыше шкафа, направление вентилятора, раму фильтра, вентиляцию помещения и близлежащие источники тепла. Сравните текущую температуру окружающей среды и корпуса с базовым уровнем при вводе в эксплуатацию.

Используйте одобренный прибор для сравнения доступных температур, но не делайте вывод о внутренней температуре компонентов по одному внешнему измерению. Если сделана тепловая съемка, сохраните диапазон измерений, предположения о излучении и рабочем состоянии. Заменяйте фильтры и вентиляторы только на одобренные детали и убедитесь, что изменение не снизило степень защиты от проникновения или не повлияло на герметичность кабелей.
Осмотрите клеммы, зажимы, шины, защитные устройства и опоры кабелей на предмет обесцвечивания, ослабления, загрязнения или механического напряжения. Любая проверка крутящего момента должна выполняться в соответствии с руководством по модели и утвержденным методом на объекте; не применяйте универсальное значение крутящего момента к неизвестной клемме.
Повторно подтвердите коэффициент трансформатора тока, полярность, фазовую принадлежность, схему короткого замыкания и местоположение после любых работ по проводке. Сравните напряжение опорной точки SVG с независимым анализатором. Обслуживание может случайно ввести ошибку в маркировке фазы или трансформаторе тока, которая выглядит как сбой управления. Запишите используемую точку отсчета для коэффициента мощности и кВар.
Если устройство работает в параллельной группе, идентифицируйте каждый модуль и сравните ток, температуру, состояние вентилятора и историю аварий. Неравномерное распределение — это обнаружение, даже если совокупная выходная мощность кажется приемлемой. Эскалируйте повторяющиеся несбалансированности вместо компенсации путем изменения усиления без утвержденного исследования.
Экспортируйте настройки перед внесением изменений. Запишите версию прошивки, адрес связи, приоритет компенсации, целевое значение, лимиты, задержки, пороги аварийных сигналов и любые блокировки генератора или конденсаторного банка. Сравните экспорт с утвержденной базой и объясните каждое отличие.
Проверьте связь без изменения владения управлением. Связь мониторинга может быть только для чтения, в то время как контроллер установки может иметь право записывать установочные значения. Сделайте это различие явным. После обновления прошивки повторите соответствующие функциональные и аварийные проверки; не рассматривайте успешную загрузку как доказательство сохранения предыдущего поведения.

Выберите типичные режимы работы: легкая нагрузка, нормальное производство, наибольший ожидаемый реактивный спрос и любые переходы генератора или конденсаторного банка, разрешенные процедурой эксплуатации. Запишите напряжение, ток, кВт, кВар, коэффициент мощности, гармонический ток, температуру, состояние вентилятора и аварии с синхронизированными временными метками.
Сравните результат с базой запуска и текущей целью, а не с несвязанным днем. Измененная рецептура производства или напряжение могут объяснить другую выходную мощность. Если SVG достиг своего текущего лимита, запишите лимит, а не корректируйте цель для улучшения отображения. The руководство по устранению проблем с коэффициентом мощности SVG предоставляет структурированный подход, когда цель не достигнута.
Use condition-based triggers in addition to calendar intervals. Shorten the interval after a high-temperature event, repeated fan alarm, filter blockage, abnormal noise, communication dropout, water ingress or a process change. A repeat alarm after two documented corrective attempts should trigger a qualified design or supplier review.
Set a clear owner for each interval. Operations can record daily status and alarms; a qualified electrical technician can perform isolation, torque checks and measurement verification; the system owner approves changes to targets, priorities and firmware. This division prevents a routine visual check from being mistaken for an electrical performance test. Keep the next due date visible in the asset register and carry open defects into the next shift handover. If a temporary bypass or limited mode is necessary, record its expiry and the condition that releases it. Maintenance is complete only when the equipment is returned to an approved state or the outstanding risk is formally accepted.
Используйте SVG output-capacity and voltage guide when a maintenance trend shows that current limiting occurs during voltage variation. The operating record should distinguish a maintenance defect from a normal voltage-dependent capacity limit.
Keep spare fans, filters, control boards and fuses only when the model and revision are confirmed. Label removed parts and record serial or revision information. Do not mix an unapproved replacement into a parallel bank and assume the controller will compensate automatically.
After any part replacement, confirm the fasteners, covers, cable glands and protective barriers are restored before energizing. Note the replacement serial number and the reason for the change. A small hardware change can alter airflow, sensor placement or communication behavior, so the follow-up test should cover the affected function as well as the original alarm.
Земля Список задач по настройке SVG is useful when a maintenance intervention changes wiring, firmware, CTs or protection. Treat that work as a controlled change and repeat the affected acceptance cases.

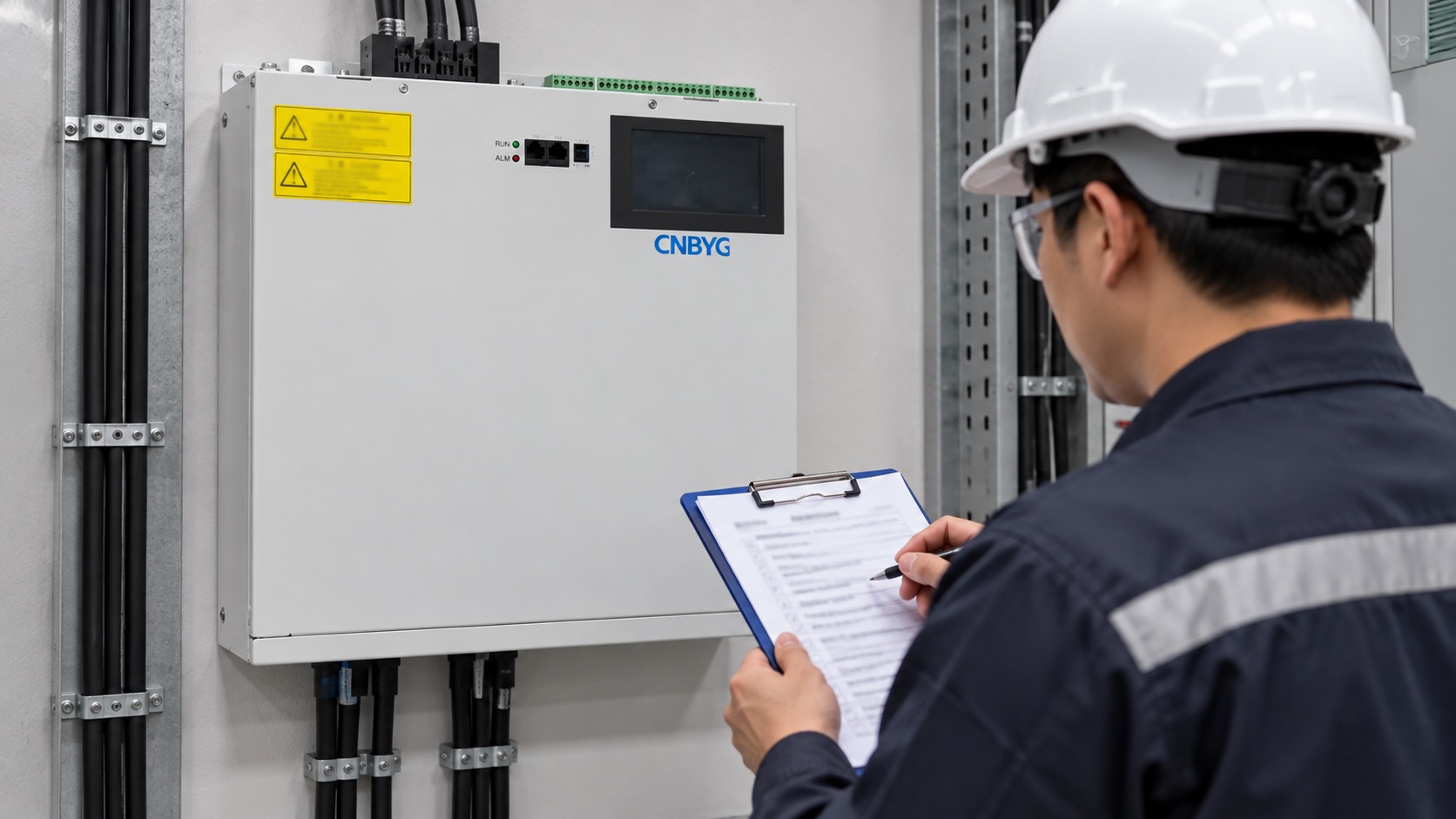

The completed record should contain the asset ID, date, technician, isolation reference, operating state, measurements, photos, alarms, findings, parts, settings export, firmware, corrective action, limitations and next due date. State clearly whether the unit was returned to automatic compensation, left in a limited mode or kept isolated.
Store raw analyzer files with the signed summary. A screenshot can show a number but cannot prove the measurement boundary, duration or operating state. The next technician should be able to reproduce the check without relying on verbal history.
Используйте руководство по эксплуатации модели и оценку рисков на объекте в качестве основы, затем учитывайте пыль, тепло, влажность, вибрацию, сигналы тревоги и изменения нагрузки. Триггеры, основанные на состоянии, часто оправдывают более ранний осмотр.
Только если одобренная процедура модели явно это разрешает и соблюдены правила безопасности на объекте. Многие проверки требуют изоляции; только затемнение дисплея само по себе не является изоляцией.
Визуальная проверка может не требовать этого, но проверка производительности или устранения неисправностей должна использовать подходящий прибор для сравнения напряжения, тока, kvar, cos φ и гармоник на определенной границе.
Сохраните исходное событие, корректирующее действие, заменённую деталь или изменение настройки и повторное измерение при тех же условиях эксплуатации.
An SVG maintenance checklist is successful when it links safe isolation, physical condition, airflow, electrical measurement, controls and repeatable performance evidence. Keep the checklist short enough to use, specific enough to audit and tied to the exact model. That discipline protects uptime and makes later power-quality decisions based on evidence rather than assumptions.

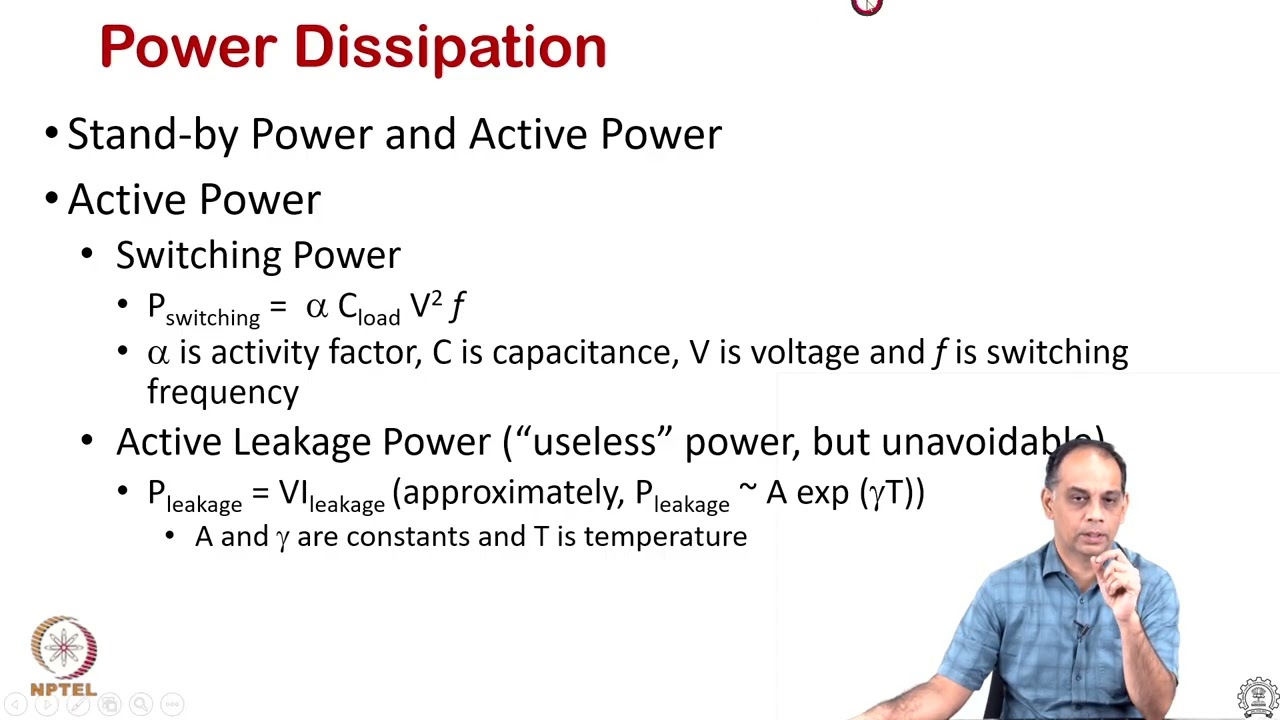

The NPTEL lecture below provides general educational context for electronics cooling. It is not a model-specific SVG maintenance instruction.
