Системы электропитания постоянного тока для телекоммуникаций: руководство по проектированию, расчету и закупкам

Системы питания для телекоммуникационных ЦОД поддерживают работу радиостанций, передающего оборудования, маршрутизаторов и управляющей электроники при нестабильном или недоступном сетевом питании переменного тока. Типовая установка преобразует входящий переменный ток в регулируемый постоянный ток, поддерживает нагрузку с помощью аккумуляторов, распределяет защищённые ответвительные цепи и сообщает о тревогах в центр управления сетью. Для нового объекта или модернизации важны не только мощность выпрямителей и ампер-часы аккумуляторов. Инженеры должны определить реальный профиль нагрузки, целевую автономность, уровень резервирования, допустимый диапазон напряжения, схему защиты, экологические ограничения, интерфейс мониторинга и метод обслуживания. В этом руководстве объясняется полный процесс выбора без привязки к одной проприетарной платформе.

Что делает система питания для телекоммуникационных ЦОД

Оборудование телекоммуникаций требует постоянного питания, однако источник переменного тока на вышке, в коммутаторе, дата-центре или уличном шкафу может испытывать отключения, колебания напряжения, переключения и переброски генераторов. Установка постоянного тока отделяет критическую нагрузку от большинства этих помех. Выпрямители обеспечивают работу нагрузки и поддерживают заряд аккумуляторов в нормальных условиях. Когда входной переменный ток исчезает, аккумуляторы остаются подключёнными к постоянному току и поддерживают нагрузку без задержки переключения, связанной с переходом между источниками.

Знакомая маркировка “48 В” описывает номинальную семейство систем, а не обещание, что каждое точка останется точно на 48,0 В. Химия аккумуляторов, состояние заряда, температурная компенсация, падение напряжения на кабеле, состояние разряда и настройки оборудования влияют на фактическое напряжение шины. Допустимый диапазон должен проверяться для каждой подключённой нагрузки и в соответствии с инструкциями производителя аккумуляторов. Полярность также требует подтверждения для каждого проекта; многие устоявшиеся телекоммуникационные установки используют заземлённый положительный провод и отрицательную шину питания, но предположения никогда не должны заменять чертежи и полевую идентификацию.

Основные компоненты и их инженерное назначение

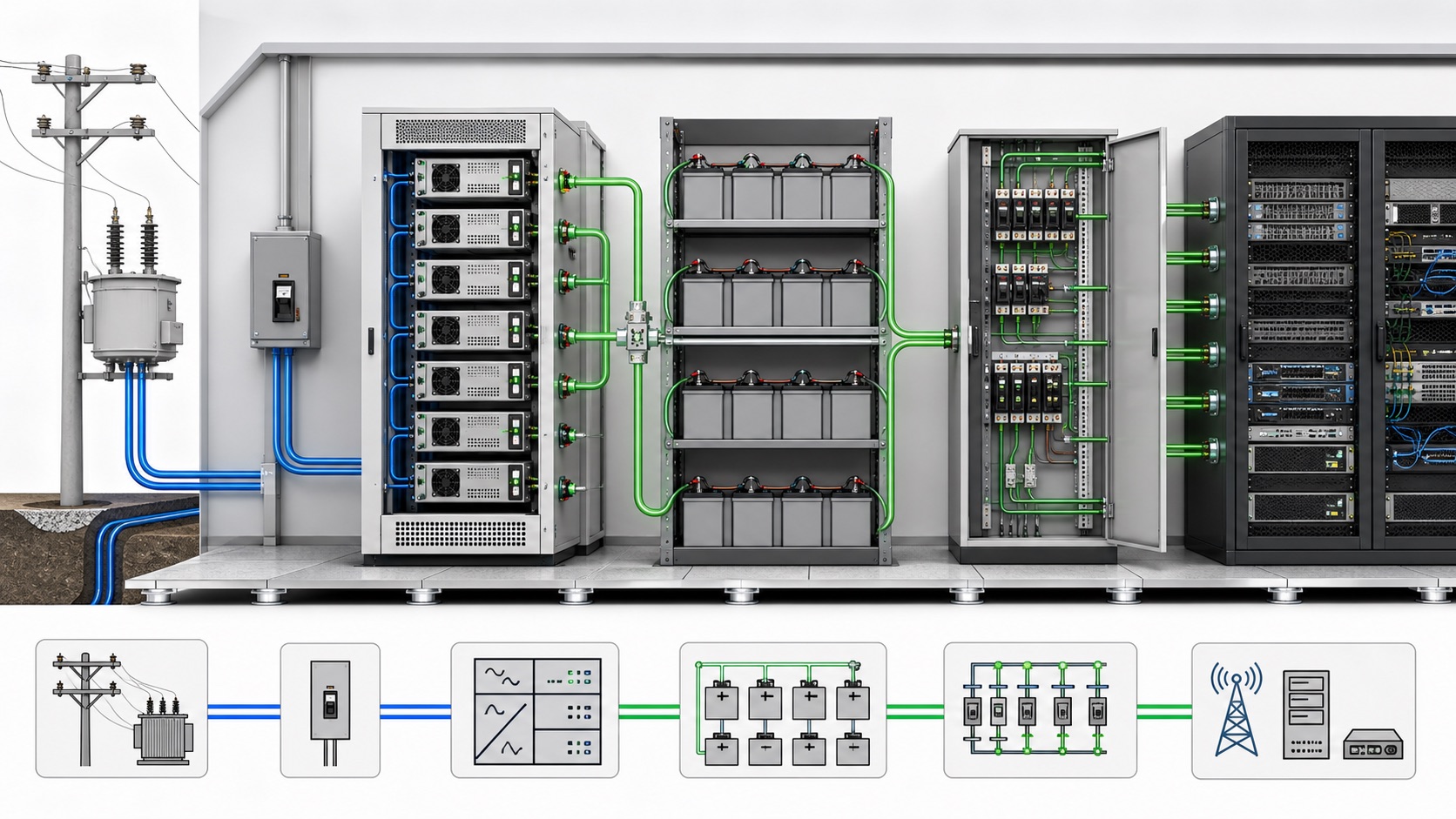

Полная установка — это скоординированная система, а не набор независимых блоков. Раздел переменного тока обеспечивает изоляцию, переключение, защиту от перенапряжений и защиту ветвей, соответствующую объекту. Модульные выпрямители преобразуют переменный ток в регулируемый постоянный и обычно делят нагрузку. Контроллер управляет зарядкой, ограничениями по току, тревогами и связью. Строки аккумуляторов обеспечивают запас энергии. Функции отключения низкого напряжения защищают аккумуляторы или выбранные нагрузки от глубокого разряда, наносящего вред. Щиты распределения постоянного тока делят шину на индивидуально защищённые питающие линии. Шунты, трансдьюсеры и датчики обеспечивают необходимые измерения для контроля.

Как определить мощность выпрямителя

Начинайте с графика нагрузки, измеренного или обоснованного данными оборудования. Отделяйте постоянную нагрузку, прерывистую нагрузку, планируемые добавления, потребность в зарядке аккумуляторов и любые экологические вспомогательные системы, размещённые на шине постоянного тока. Переводите каждый пункт в ток при проектном напряжении шины и учитывайте наиболее критическое одновременное рабочее состояние. Не смешивайте входную мощность переменного тока, выходную мощность постоянного тока и видимую мощность в одном общем значении.

Практическая проверка концепции: требуемый ток выпрямителя равен максимальному току нагрузки обслуживания плюс допустимый ток зарядки аккумуляторов, с применением желаемого уровня резервирования к конфигурации модулей. Если нагрузка составляет 180 А, а контролируемая зарядка может потребовать 40 А, то рабочая потребность составляет 220 А до учёта резервирования или экологического снижения. В конструкции N+1 потеря самого большого модуля выпрямителя должна всё равно оставить достаточный доступный ток для заданной нагрузки. Итоговое число должно использовать кривые выхода по температуре и входного напряжения выбранного производителя, а не универсальный процент.

Допуск роста должен отражать задокументированный план расширения. Чрезмерное увеличение размера может привести к неэффективной работе модульных преобразователей при лёгкой нагрузке, в то время как недостаточный запас делает будущие радиоприёмники аварийным проектом. Лучшее техническое задание указывает начальную установленную ёмкость, конечную полочную ёмкость, пустые места для модулей, запасные пути распределения и триггер для добавления следующего выпрямителя.

Как оценить автономность аккумулятора

Размер аккумулятора начинается с необходимого времени поддержки и критической нагрузки во время отключения. Первичная оценка энергии умножает мощность постоянного тока на часы автономии, но закупки на этом не заканчиваются. Реальная допустимая ёмкость зависит от скорости разряда, конечного напряжения разряда, температуры, запаса по старению, параллельного соединения, потерь кабелей и опубликованных таблиц разряда производителя аккумуляторов. Время резервного питания для тёплого внутреннего обмена может значительно отличаться от того же номинального аккумулятора, установленного в холодном уличном шкафу.

Определите, какие нагрузки остаются включёнными на протяжении всего отключения. Отключение нагрузки может отключать несущественные цепи при более высоком пороге напряжения, сохраняя при этом функции передачи и управления. Стратегия запуска генератора и заправки также влияет на цель автономии. Обзор Министерства энергетики РФ по хранение энергии полезный контекст, но детальный дизайн должен соответствовать выбранной технологии батареи, применимым кодам и требованиям устойчивости владельца площадки.

Для приемки зафиксируйте конфигурацию установленной строки, доказательства мощности пусконастройки, настройки плавного режима, настройки температурной компенсации, метод затяжки клемм, пороги мониторинга и предположения о замене. Эти записи делают последующие тесты емкости значимыми. Авария батареи без отслеживаемой базы данных показывает оператору, что что-то изменилось, но не указывает, соответствует ли оставшаяся автономия служебной цели.

Распределение, защита и падение напряжения

Каждый исходящий кабель должен иметь определенную нагрузку, проводник, маршрут, защитное устройство и метод изоляции. Защита должна координироваться с емкостью проводника и предполагаемым током короткого замыкания шины с поддержкой батареи. Батареи могут выдавать высокий ток короткого замыкания даже при отсутствии источника переменного тока, поэтому технические специалисты должны рассматривать DC-установку как питаемую до подтверждения изоляции и проверки с помощью одобренного процесса.

Падение напряжения часто является ограничивающим фактором при длинных линиях на башнях или кампусах. Рассчитайте сопротивление проводника в круговой цепи при применимой температуре и умножьте его на проектный ток. Проверьте как при нормальной работе, так и при низком напряжении шины вблизи конца разряда батареи. Нагрузка, которая правильно работает на распределительной панели, все равно может сброситься, если напряжение на ее клеммах выйдет за пределы входного диапазона. Зафиксируйте допустимое падение для каждого кабеля, а не используйте одну неформальную правило для всех цепей.

Защита DC имеет другое поведение отключения по сравнению с защитой AC, потому что ток не проходит через естественный ноль каждого цикла. Используйте устройства, явно рассчитанные на системное напряжение DC, полярность и рабочую нагрузку при коротком замыкании. Замены на месте, основанные только на совпадении номиналов по амперажу, небезопасны. В Ресурсы ОШС по вопросам электробезопасности предоставьте общие рекомендации по рабочему месту; квалифицированный персонал также должен применять местные коды, утвержденные процедуры и инструкции по оборудованию.

Качество электроэнергии на входе переменного тока по-прежнему важно

DC-установка защищает нагрузку телекоммуникаций от прямого отключения, но ее выпрямители остаются нелинейной нагрузкой на входящую систему переменного тока. Крупные объекты должны оценивать фазовую нагрузку, гармоники входного тока, коэффициент мощности, совместимость с генератором и искажения напряжения в точке подключения. Проблемы могут возникнуть только при работе множества модулей выпрямителей вместе или при питании объекта генератором.

A многофункциональный силовой прибор может обеспечивать непрерывные измерения на входе, в то время как временные исследования могут фиксировать форму волны и гармоники. Различие между активной мощностью, реактивной мощностью и коэффициентом мощности объясняется в нашем руководстве к активная и реактивная мощность. Если гармоники выпрямителя влияют на общий переменный ток, пересмотрите подход к измерению перед выбором активного гармонического фильтра. Митигирование должно основываться на проверенных данных объекта, а не на проценте, скопированном с другого объекта.

Мониторинг, тревоги и кибербезопасность

Полезный мониторинг начинается с плана реагирования на тревоги. Минимально, операторы обычно нуждаются в обнаружении отказа переменного тока, отказа модуля выпрямителя, высоких и низких значений постоянного тока, состоянии отключения батареи, тревогах по предохранителю или автомату распределения, температуре батареи, потере связи с контроллером и экологических тревогах, связанных с корпусом. Каждая тревога должна иметь степень важности, задержку, назначение, поведение временной метки и задокументированное действие оператора.

Трендовые данные так же важны, как и мгновенные тревоги. Постепенное увеличение тока нагрузки, повторяющиеся периоды высокой температуры, увеличение дисбаланса строк или частые переключения генератора могут выявить ухудшение до потери обслуживания. Храните измерения с интервалом, поддерживающим диагностику, и подтвердите, как долго записи остаются доступны после перезагрузки контроллера или сбоя сети.

Удаленный доступ должен управляться как интерфейс операционной технологии, а не рассматриваться как удобство. Определите учетные записи, аутентификацию, сегментацию сети, владение прошивкой, резервное копирование и восстановление, а также процесс отключения неиспользуемых служб. Рамки кибербезопасности NIST предлагает общую структуру для выявления, защиты, обнаружения, реагирования и восстановления от киберрисков; владелец объекта должен адаптировать эту структуру к системно-специфичным контролям.

Контрольный список ввода в эксплуатацию и обслуживания

Ввод в эксплуатацию должен подтвердить полный рабочий цикл. Проверьте чертежи и маркировки; осмотрите маршруты проводов, полярность и записи крутящего момента; подтвердите рейтинги защитных устройств; проверьте конфигурацию контроллера; протестируйте удаленные тревоги; продемонстрируйте балансировку нагрузки выпрямителя; смоделируйте потерю и восстановление переменного тока по утвержденному методу; подтвердите логику отключения батареи и нагрузки; зафиксируйте исходные значения напряжения, тока и температуры. Там, где есть поддержка генератора, тестируйте фактическую последовательность переключения и нагрузки, а не предполагайте, что независимые тесты оборудования подтверждают работу системы.

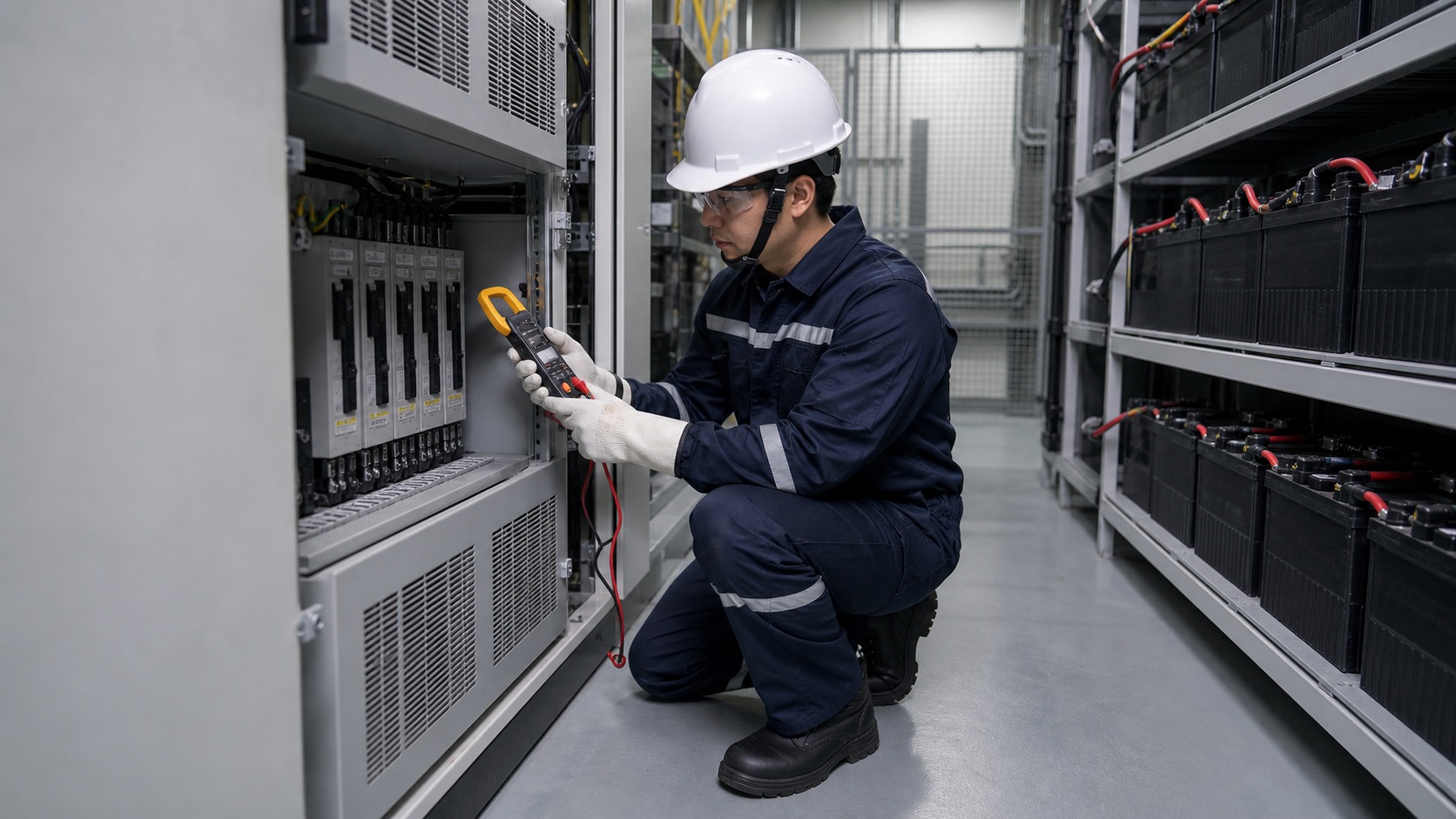

Интервалы обслуживания должны соответствовать требованиям владельца батареи, выпрямителя и объекта. Полезный визит включает проверку журналов событий, состояние вентиляторов и фильтров, вентиляцию, коррозию, необычный запах, ослабленные или перегретые соединения, внешний вид батареи, баланс напряжения строк, работу датчиков, передачу тревог и состояние запасных модулей. Термографическая проверка может помочь оценить состояние при выполнении квалифицированным персоналом по утвержденному процессу работы под напряжением, но она не заменяет записи крутящего момента или электросопробы.

Храните файлы прошивки, резервные копии конфигурации, карты тревог, однолинейные схемы, графики питающих линий и записи запасных частей под контролем изменений. После любого расширения повторите проверки емкости и резервирования. Объект может выглядеть работоспособным, но не достигать цели устойчивости, потому что дополнительная нагрузка использовала зарезервированный модуль выпрямителя или снизила автономность батареи ниже согласованного порога.

Вопросы закупки для поставщиков

• Какой диапазон входных параметров, частотный диапазон и деградация окружающей среды применимы к заявленному выходу выпрямителя?
• Как демонстрируется резерв N+1 или другой резервности при максимальной нагрузке обслуживания и перезарядки проекта?
• Какие технологии батарей и профили зарядки поддерживаются, и кто владеет конечными настройками?
• Каковы номинальные возможности прерывания постоянного тока устройств распределения при указанном уровне аварийной нагрузки?
• Какие протоколы, точки тревог, временные метки и исторические данные может экспортировать контроллер?
• Какие испытания при вводе в эксплуатацию, записи, обучение, запчасти и границы гарантии включены?
• Как будут учитываться будущие добавления нагрузки без изменения архитектуры шкафа или шины?

Для проектов, требующих индивидуального учета, интеграции панели или координации с поставщиками, CNBYG’s Сервис OEM и ODM может поддерживать обсуждение технических характеристик. Предоставьте однострочную схему, график нагрузки, детали источника переменного тока, диапазон постоянного тока, целевую автономию, окружающую среду, потребности в коммуникациях и применимые стандарты, чтобы инженерный обзор начался с доказательств.

Видео: освежение знаний о электропитании

Следующий урок Khan Academy рассматривает взаимосвязь между напряжением, током и мощностью. Это только фоновый материал; он не заменяет расчет проектирования телекоммуникационной сети или инструкции производителя.

Посмотрите урок по электропитанию на YouTube.

Часто задаваемые вопросы

Почему телекоммуникационные объекты обычно используют постоянное питание?

Батарея может оставаться подключенной к шине постоянного тока, позволяя критическим нагрузкам продолжать работу при отключении переменного тока без ожидания отдельного переключения. Точный номинальный напряжение, схема заземления и допустимый рабочий диапазон остаются конкретными для проекта.

Сколько модулей выпрямителя требуется для телекоммуникационной системы на постоянном токе?

Определите максимальную одновременную нагрузку, допустимый ток перезарядки батареи, снижение характеристик в условиях окружающей среды и цель по резервированию. В конфигурации N+1 оставшиеся модули должны выполнять заданную функцию после недоступности самого большого модуля.

Можно ли разделить ампер-часов батареи на ток нагрузки, чтобы гарантировать время работы?

Нет. Это деление — только предварительная оценка. Окончательная автономность должна учитывать данные разряда производителя и учитывать скорость разряда, конечное напряжение, температуру, старение, кабели и фактическую последовательность отключения нагрузки.

Удаляет ли установка постоянного тока проблемы качества электроэнергии на входе?

Нет. Выпрямители изолируют критическую нагрузку от некоторых помех, но они все равно взаимодействуют с источником переменного тока. Необходимо оценить фазовую нагрузку, гармонические токи, искажение напряжения, совместимость генератора и заземление на конкретном объекте.

Какие записи должны сохраняться после ввода в эксплуатацию?

Храните утвержденные чертежи, графики питающих линий, настройки защиты, конфигурацию контроллера, результаты тестирования сигнализации, базовые данные аккумулятора, записи крутящего момента, версии прошивки, доказательства емкости и окончательный отчет о вводе в эксплуатацию.
