مفهوم تعويض القدرة يشير إلى تحسين عامل القدرة من خلال وسائل مختلفة لإدارة الطاقة التفاعلية الموجودة في الأنظمة الكهربائية. تزيد طريقة فعالة للتعويض عن القدرة من كفاءة واستقرار الشبكة الكهربائية وتقلل من تكاليف الطاقة. لذلك، يعد تعويض القدرة عاملاً مهماً في التطبيقات الصناعية والتجارية.

ماهي معادلة القدرة؟

تتعامل معادلة تعويض الطاقة بشكل أساسي مع إدارة الطاقة التفاعلية ضمن النظام الكهربائي للحفاظ على مستويات مناسبة ومتوازنة من تدفق الطاقة بكفاءة. على الرغم من أن الطاقة التفاعلية نفسها لا يمكن استخدامها لأداء عمل مفيد، إلا أنها ضرورية لإنشاء وصيانة المجالات الكهربائية والمغناطيسية التي تستخدمها المحولات والمحركات. إذا كانت هناك طاقة تفاعلية زائدة في النظام، فإن معامل القدرة المتأخر سيؤدي إلى زيادة خسائر الطاقة وزيادة تكاليف التشغيل.

تُستخدم المكثفات، والمكثفات المتزامنة، والإلكترونيات الحديثة الأخرى كمولدات أو ممتصات للقدرة غير الفعالة في تعويض الطاقة لتحسين الكفاءة التشغيلية الإجمالية من خلال توفير وسائل إضافية لتقليل كمية الطاقة المفقودة وتعظيم الأداء العام لنظام الطاقة.

لماذا التعويض الكهربائي مهم؟

يمكن أن يلعب تعويض الطاقة دورًا مهمًا في تقليل حالات عدم الكفاءة الناتجة عن عوامل القدرة المنخفضة. إليك السبب:

1. كفاءة أفضل في استهلاك الطاقة: باستخدام طريقة تعويض الطاقة، سيؤدي انخفاض استهلاك الطاقة الظاهرية إلى تقليل النفايات الإجمالية للطاقة من الشبكة الكهربائية وبالتالي تحسين كفاءة الطاقة الإجمالية.
2. خفض التكاليف التشغيلية: غالباً ما تفرض شركات المرافق غرامات بسبب عوامل القدرة المنخفضة؛ ومع ذلك، فإن تعويض الطاقة يمكن أن يسمح لك بتجنب دفع هذه الغرامات.
3. تحسين أداء النظام: تحسين معامل قدرتك يضمن وجود جهد ثابت لنظامك الكهربائي، مما يسمح بانخفاض أقل في الجهد واحتمالية أقل لعطل المعدات الكهربائية.
٤. إطالة عمر المعدات: كلما قلت الضغوط على الجهاز الكهربائي، زادت مدة صلاحيته وزادت كفاءة النظام ككل.
5. المزايا البيئية: تحسينات الاستهلاك للطاقة لها مزايا بيئية من خلال زيادة كفاءة الأنظمة الكهربائية وتقليل البصمة الكربونية لنظامك الكهربائي كنتيجة للاستخدام الأمثل للطاقة.

مكونات نظام تعويض القدرة

مجموع تعويض الطاقة يتألف النظام من عناصر متعددة يمكن استخدامها لتحسين وتنظيم إمداد الطاقة التفاعلية إلى مرفق كهربائي. وفيما يلي المكونات الأساسية لنظام تعويض الطاقة الكلي:

• مكثفات تعويض الطاقة: هذه عادة ما تكون المكون الرئيسي لنظام تعويض الطاقة. تخزن المكثفات الطاقة مؤقتًا، وتطلقها عند الحاجة لمعادلة القدرة غير الفعالة التي تنشئها الأحمال الاستقرائية، مما يحسن معامل القدرة للنظام.

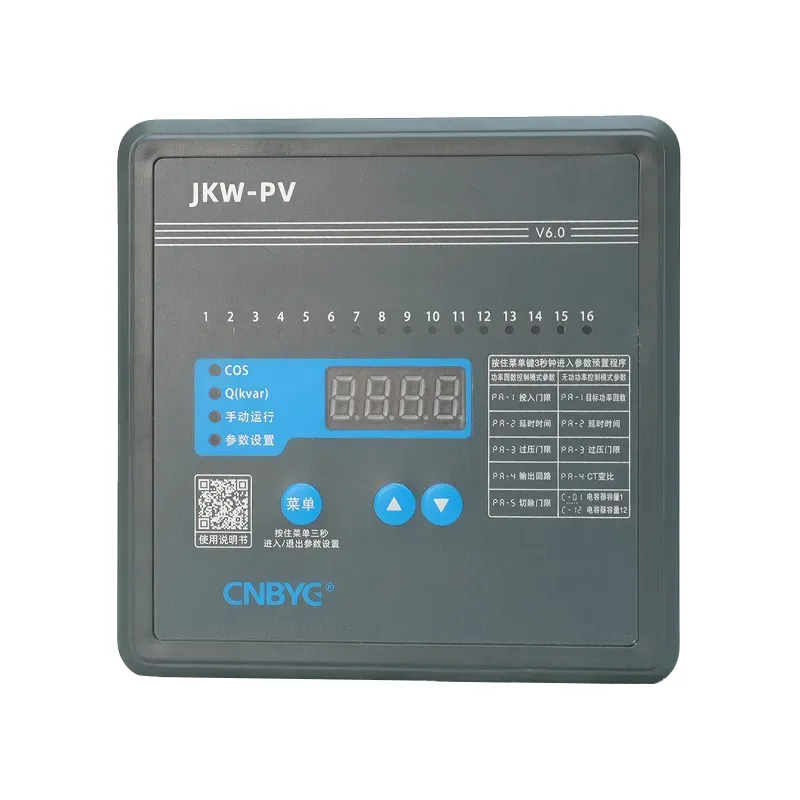

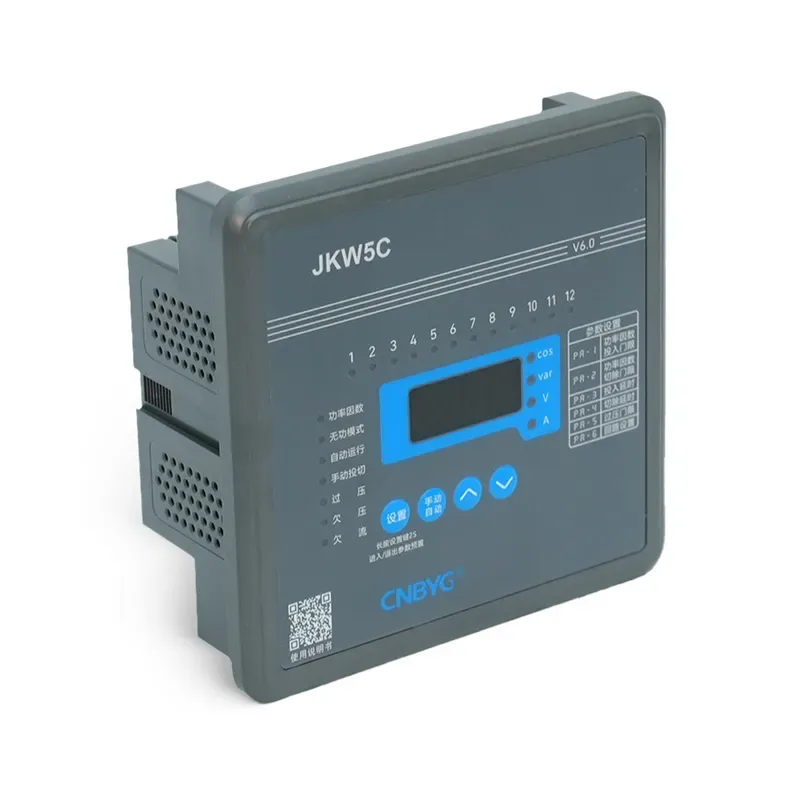

• وحدات تصحيح معامل القدرة: تقيس وحدات تصحيح معامل القدرة معامل القدرة للنظام في الوقت الفعلي، وتقوم تلقائيًا بتوفير الكمية المناسبة من الطاقة التفاعلية باستخدام المكثفات أو أي جهاز آخر.
• المكثفات المتزامنة: المكثفات المتزامنة هي آلات دوارة كبيرة تولد أو تمتص الطاقة التفاعلية للمساعدة في استقرار الشبكة الكهربائية. تستخدم المكثفات المتزامنة على نطاق واسع في التطبيقات الصناعية الثقيلة.

فهم KVAR و kVA و kW

من أجل فهم تعويض الطاقة فهماً تاماً، يجب على المرء أيضاً أن يتعرف على العلاقة بين الكيفارات (kVAR) والكيفارات (kVA) والكيلووات (kW):

1. كاڤار (كيلو فار رياكتيف)

كيلوفار (كيلوفار تفاعلي): كمية الطاقة التفاعلية التي يمتلكها النظام؛ وهي تشمل الطاقة المستخدمة لإنشاء مجالات مغناطيسية داخل الأجهزة الحثية (مثل المحولات والمحركات).

2. كيلو فولت أمبير

كيلو فولت أمبير (kVA): مجموع (كيلو واط + كيلو فار). وبالتالي فإن إجمالي ‘الظاهري’ أو ‘غير الحقيقي’ (كيلو فار) المضاف إلى العمل الحقيقي (كيلو واط) ينتج كمية الكيلو فولت أمبير الموجودة.

3. كيلوواط (كيلوواط)

كيلوواط (kW): مقدار طاقة العمل الحقيقية المتاحة لأداء العمل في نظام الطاقة.

يشير معامل القدرة (PF) إلى نسبة القدرة الحقيقية (KW) إلى القدرة الظاهرية (KVA)، ويُبيّن مقدار الطاقة المستخدمة بكفاءة (انخفاض معامل القدرة = استخدام غير فعال للطاقة). لذلك، من الضروري وجود نوع من أنظمة تصحيح أو تعويض الطاقة الفعالة للمساعدة في زيادة معامل القدرة وتقليل مقدار الخسارة الناتجة عن استخدام الطاقة الكهربائية.

تطبيقات تعويض القدرة

يمكن تطبيق تعويض القدرة على العديد من المجالات والصناعات المختلفة؛ فيما يلي عدد من التطبيقات الفيزيائية المختلفة حيث يتم استخدام تقنية تعويض القدرة بالفعل:

1) المنشآت الصناعية: من أجل التحكم بكفاءة في الحمل الاستقرائي الكبير لآلاتهم، تحتاج المصانع والمنشآت إلى استخدام تعويض الطاقة كجزء من إمداداتهم الكهربائية.

2) المنشآت التجارية: تستخدم الشركات تعويض الطاقة لتعزيز استقرار إمداداتها الكهربائية وتقليل التكاليف الكهربائية. وينطبق هذا على المباني المكتبية ومراكز التسوق بالتجزئة.

3) الطاقة المتجددة: تستخدم أنظمة مثل توربينات الرياح والألواح الشمسية تعويض الطاقة للحفاظ على مستويات كهرباء مستقرة وتحسين إمداد الطاقة الكهربائية إلى الشبكة.

4) شركات المرافق وتوزيع الطاقة: تستخدم شركات المرافق المكثفات المتزامنة وأنظمة تعويض الطاقة كوسيلة للحفاظ على مستويات جهد ثابتة وتوزيع موثوق للطاقة الكهربائية.

طرق تعويض الطاقة

يمكن استخدام عدة طرق لتحقيق تعويض فعال للطاقة، منها:

التعويض بالتحويلة هو إضافة مكثفات على التوازي مع الحمل للتعويض عن القدرة التفاعلية التي تتدفق عائدة عبر الحمل.
يحدث التعويض التسلسلي عندما تُستخدم أجهزة تعويض بالتوالي مع خطوط النقل. تعمل أجهزة التعويض على تحسين تنظيم الجهد لخط النقل وتقليل فقد الطاقة الناتج عن مكونات القدرة غير الفعالة التي يتم نقلها.
يستخدم التعويض الديناميكي أجهزة مثل معوضات الطاقة الثابتة (SVCs) ومعوضات الطاقة المتزامنة الثابتة (STATCOMs) لتوفير تحكم في الوقت الفعلي في الطاقة التفاعلية والجهد في الأنظمة الديناميكية.

أسئلة متكررة حول تعويض الطاقة

ما المقصود بتعويض الطاقة؟تتضمن تقنية تحسين معامل القدرة للنظام الكهربائي، مع زيادة كفاءة الطاقة، إدارة القدرة غير الفعالة في النظام الكهربائي. تشمل الطرق النموذجية لتحقيق ذلك استخدام المكثفات أو المكثفات المتزامنة للتخفيف من مشكلات القدرة غير الفعالة.

المعنى الدقيق للتعويضيشير مصطلح «التعويض» في الهندسة الكهربائية إلى توفير الطاقة التفاعلية لموازنة تأثيرات الحث أو المقاومة التفاعلية، مما يؤدي إلى تحسين كفاءة الطاقة والاستقرار العام للنظام الكهربائي.

ما هو KVAR مقابل kVA مقابل kW؟المصطلحات أدناه هي أنواع مختلفة من الكهرباء:
– كي في إيه آر (KVAR) الذي يشير إلى الطلب على الطاقة التفاعلية المستخدم في تحديد مقدار الحمل الحثي (مثل المحركات) في أي وقت معين ويستخدم بشكل أساسي لإنشاء المجالات المغناطيسية
– يمثل kVA القدرة الظاهرية وهي مجموع القدرة غير الفعالة والقدرة الفعلية
– كيلوواط (kW) تمثل القدرة الحقيقية التي يمكنها القيام بالعمل فعليًا (مثل تشغيل محرك). تعمل أنظمة تصحيح القدرة على خلق توازن مثالي بين القدرة غير الفعالة (kVAR) والقدرة الظاهرية (kVA) والقدرة الحقيقية (kW).

لتلخيص،, تعويض القدرة هو أمر ضروري لزيادة كفاءة واستقرار الأنظمة الكهربائية ويجب أن يكون من أولوياتك القصوى كمدير للمرافق بسبب آثاره الإيجابية على تكاليف الطاقة والمرافق والموثوقية، ولدعم مصادر الطاقة التي يمكن تطويرها بطريقة صديقة للبيئة. هناك العديد من أنواع أنظمة الطاقة التعويضية المتاحة. ستختلف الخيارات الأفضل للعملاء الأفراد بناءً على احتياجات العميل، واللوائح الصناعية، والقيود المالية الشاملة. لذلك، من المهم النظر بعناية في التكلفة المستقبلية والخصائص التشغيلية عند اختيار نظام طاقة تعويضي لعميل أو شركة مرافق لتحقيق أقصى قدر من التوفير.
