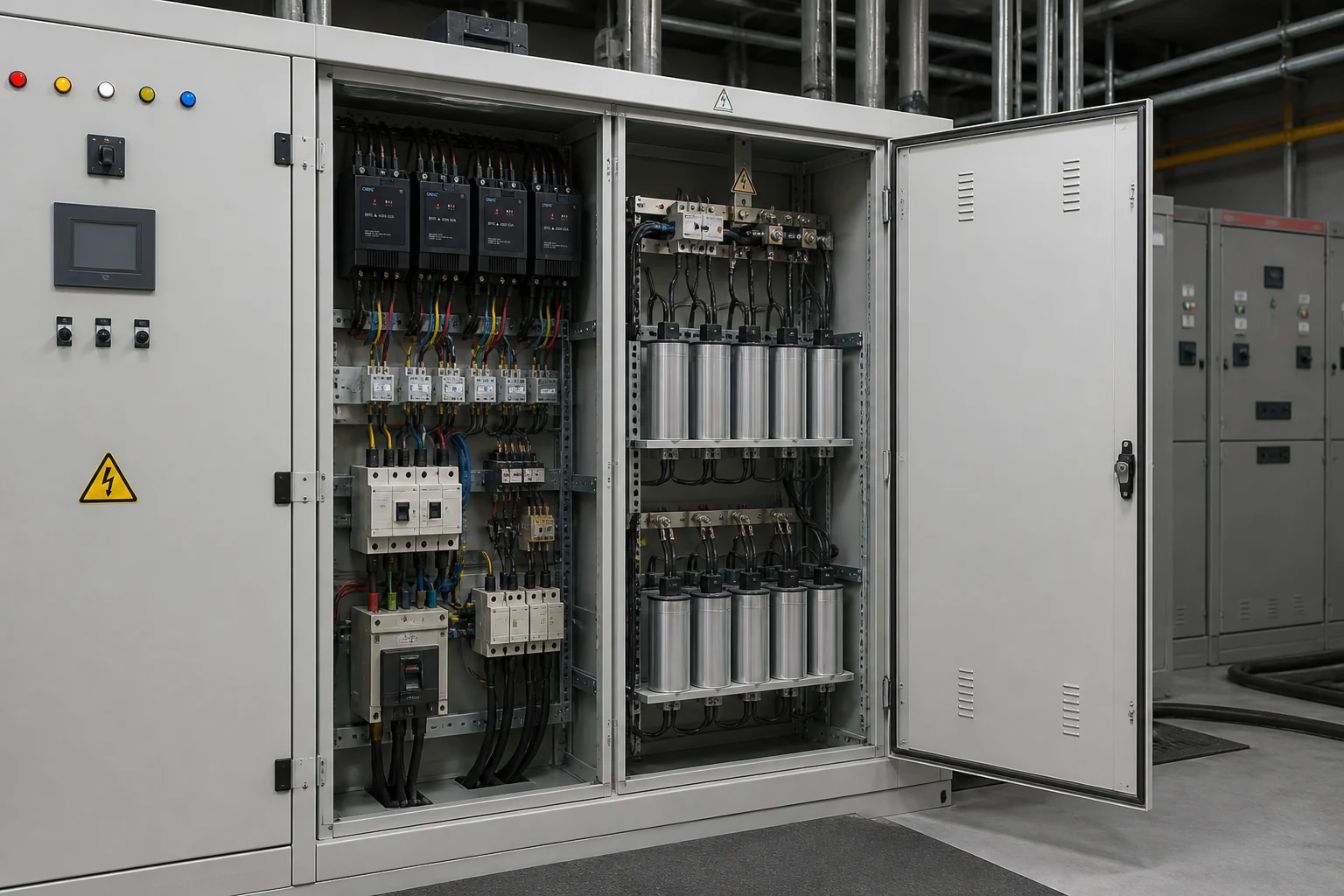

التبديل عند نقطة الموجة لمجموعات المكثفات

نقطة على تبديل الموجة لمخازن المكثفات يغلق كل خطوة من خطوات المكثف عندما يتطابق جهد حافلة التيار المتردد مع جهد طرفي المكثف بحيث يبقى فرق الجهد اللحظي وذروة التيار الاندفاعي صغيرين. تستخدم خزائن عامل القدرة التلقائية ذلك التوقيت المتزامن بحيث يمكن للمراحل أن تتبدل دون انقطاع الفيوز، وتآكل التلامس، واضطرابات الحافلة التي غالبًا ما يسببها إغلاق التلامس العشوائي.

يشرح هذا الدليل آلية الاندفاع،, مكثفات التبديل عند الصفر جهد تستخدم عندما يتم تفريغ بنك المكثفات، جهد المكثف المتبقي بعد إيقاف التشغيل،, التبديل من الخلف إلى الخلف المخاطر على حافلة واحدة، وكيف يقارن التلامس مع المفاتيح المركبة والوحدات الذكية المدمجة في بنك مكثفات متزامن للتبديل الخزانة. لمعرفة ما هو البنك وكيف يساهم في تصحيح القدرة التفاعلية للمحطة، ابدأ بمقالنا المنفصل عن مُكَوِّدَاتُ الْمُكَطِّفَاتِ (أو بَنُوكُ الْمُكَطِّفَاتِ) / مَجْمُوعَاتُ الْمُكَطِّفَاتِ; لا تكرر هذه الصفحة تعريف ذلك أو أي شرح لحساب عامل القدرة.

ماذا يعني التبديل عند نقطة على الموجة لمخازن المكثفات

التبديل عند نقطة على الموجة — الذي يُطلق عليه غالبًا التبديل المتزامن أو التبديل المُتحكم — يعني أن وحدة التحكم تغلق المفتاح عند لحظة محسوبة على موجة التيار المتردد بحيث يكون الجهد عبر جهات الاتصال المفتوحة صغيرًا قدر الإمكان.

المكثفات تعارض التغير المفاجئ في الجهد. إذا كانت الحافلة بالفعل عند جهد لحظي عالٍ بينما لا تزال أطراف المكثف بالقرب من الصفر، فإن حدث الإغلاق يطبق تقريبًا الفرق الكامل مرة واحدة. يقيس منطق PoW الموجة الحية، ويتنبأ بمكان الجهد عندما ينتهي المفتاح الميكانيكي أو الهجين من الإغلاق، ويطلق الأمر مبكرًا بما يكفي ليصل إلى الزاوية المستهدفة.

على مجموعة مكثفات فارغة تماماً، يكون الهدف المعتاد هو الإغلاق عند جهد صفري. أما على مجموعة تم فصلها قبل لحظات، فقد يكون الهدف هو الذروة الجهديّة أو مستوى متوسط بينما يتم تفريغ الشحنة عبر مقاومات التفريغ أو بينما يتتبع وحدة التحكم الحالة المتبقية.

يُطبق مهندسو النقل في المرافق نفس الفكرة على قواطع الجهود العالية باستخدام أجهزة تحويل مُحكومة مخصصة. بينما تُطبق خزانات معامل القدرة التلقائية ذات الجهود المنخفضة هذه الفكرة من خلال المفاتيح المركبة، أو المرحلات المدعومة بالثايرستور، أو وحدات المكثفات الذكية المدمجة. الفيزياء مشتركة حتى لو اختلف حجم الأجهزة.

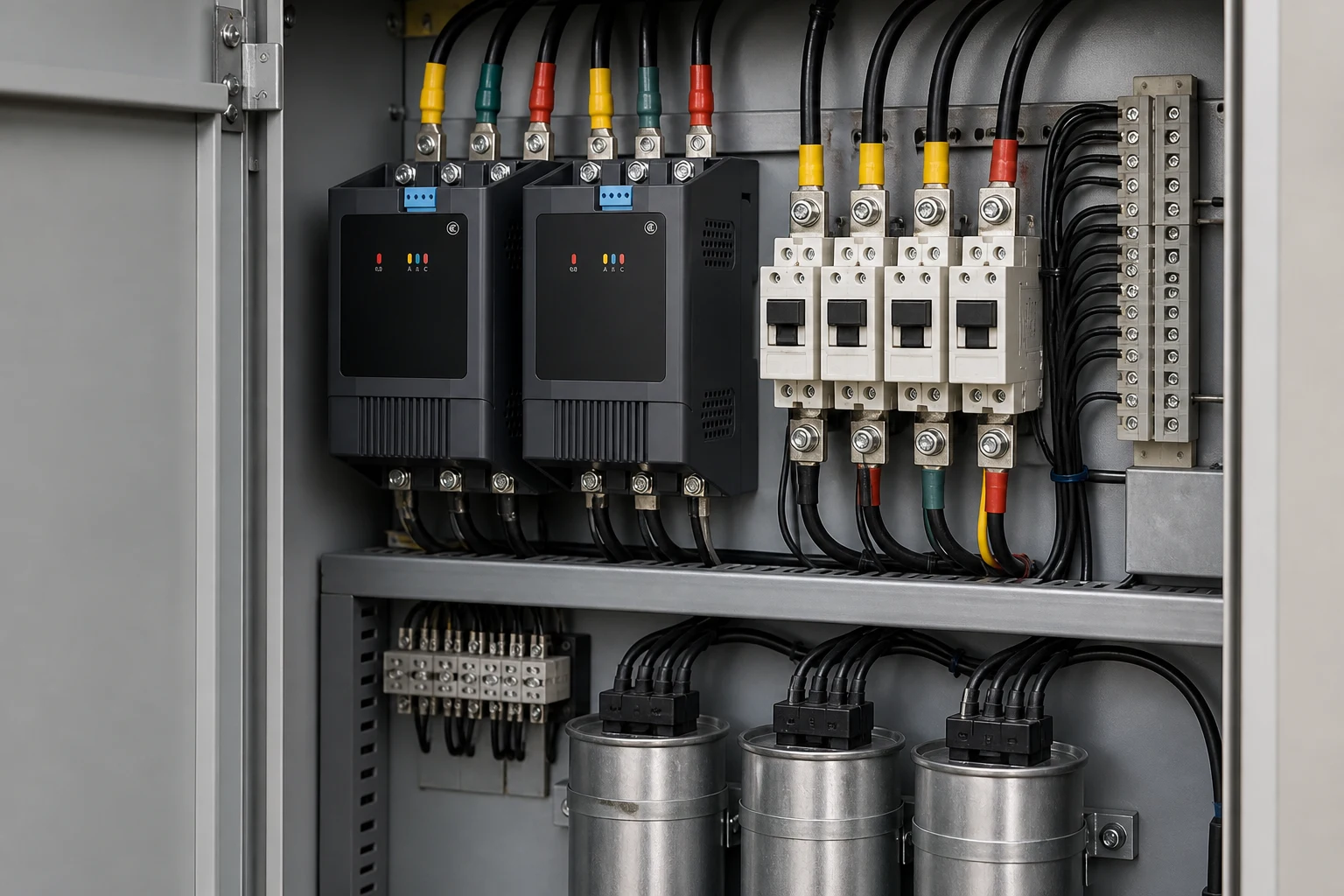

لماذا يخلق تبديل بنك المكثفات اندفاع بدون تحكم

يظهر تيار التدفق المفاجئ لمجموعة المكثفات لأن تيار الشحنة يجب أن يتدفق كلما تم إجبار جهد الأطراف على التغير بشكل أسرع مما يستطيع المكثف متابعته.

في مصطلحات التيار المتردد، العلاقة مألوفة: التيار يتناسب طردياً مع مدى سرعة تغير الجهد عبر السعة الكهربائية. ولذلك، فإن إغلاق الملامس العشوائي يمكن أن ينتج نطاقاً واسعاً من تيارات الذروة لنفس خطوة الكيلو فولت أمبير التفاعلي (kvar) بناءً على موضع الموجة الجيبية عندما تلامست الملامسات.

تؤدي عدة عوامل في المصنع إلى توسيع هذا النطاق:

• ممانعة النظام — الناقل الصلب ذو الممانعة المصدرية المنخفضة يسمح بقمم عابرة أكبر.
• الشحنة ما قبل التبديل — المكثف الذي لا يزال يحتفظ بجهد من عملية فصل حديثة يرى فرق جهد (ΔV) مختلفاً عن الوحدة المفرغة.
• مسارات متوازية — مجموعة أخرى مُغذَّاة على نفس الناقل تغير شبكة الحث والـسعة (LC) الفعالة.

التبديل غير المُحكوم لا يكون كارثياً دائماً على خطوة ثابتة صغيرة واحدة نادراً ما يتم فتحها. ولكنه يصبح مزعجاً في الخزانات التلقائية حيث قد يقوم وحدة التحكم بإضافة أو إزالة عدة خطوات في الساعة مطارداً حمولة محرك متغيرة.

نصيحة: فتح خطوة عند صفر التيار يترك المكثفات مشحونة. وحدة التحكم التي تحاول إعادة الإغلاق بسرعة كبيرة دون تتبع ذلك المحتجز جهد المكثف المتبقي لا تزال تقوم بتبديل “عشوائي” حتى لو كانت المواد التسويقية تذكر عبور الصفر. — المصدر: أدلة التبديل المُحكوم للمرافق للأحمال السعوية (مستخلص بحثي حول أهداف الشحنة المتبقية)

الإغلاق عند الصفر جهد والشحنة المتبقية بعد إيقاف التشغيل

التبديل عند الجهد الصفر للمكثفات هو الحالة الخاصة حيث تكون مجموعة المكثفات فارغة تماماً ويستهدف وحدة التحكم الإغلاق عند — أو قريب جداً من — نقطة عبور الجهد للصفر في النظام.

في تلك اللحظة، يجلس كل من الناقل وأطراف المكثف بالقرب من الصفر، لذلك يتكون التيار الأول بينما ترتفع الموجة الجيبية بشكل طبيعي بدلاً من أن تكون على شكل خطوة. هذا هو المثال المثالي الذي تُعلن عنه معظم مفاتيح الجهد المنخفض المركبة ووحدات المكثفات الذكية.

الواقع يضيف تعقيدين يجب على قراء المشتريات توقعهما:

1. التأخير الميكانيكي والهجين — يجب أن يسبق أمر الإغلاق الهدف بمقدار وقت تشغيل المفتاح. لذلك تقيس وحدات التحكم الموجة باستمرار وتعوض عن التشتت.
2. جهد المكثف المتبقي بعد الفتح — عندما يقترب التيار من الصفر، تظل المكثفات مشحونة بالقرب من ذروة الخط حتى يقلل مقاومات التفريغ أو يتلاشى الزمن. إعادة الإغلاق بينما لا يزال الشحن موجودًا تعني أن الزاوية المستهدفة لم تعد إغلاقًا بصفر جهد. تتبع أنظمة PoW المتقدمة ما إذا كانت البنوك قد تفريغت، أو مشحونة بالكامل، أو في مكان ما بينهما—كما هو موضح في أدلة التحكم في المفاتيح للمحloads السعوية.

بدون وعي الحالة هذا، قد لا تزال الخزانة تغلق الخطوات بشكل خاطئ عند الزاوية الخطأ بينما تقول تسمية واجهة المستخدم الرسومية “تقاطع الصفر”

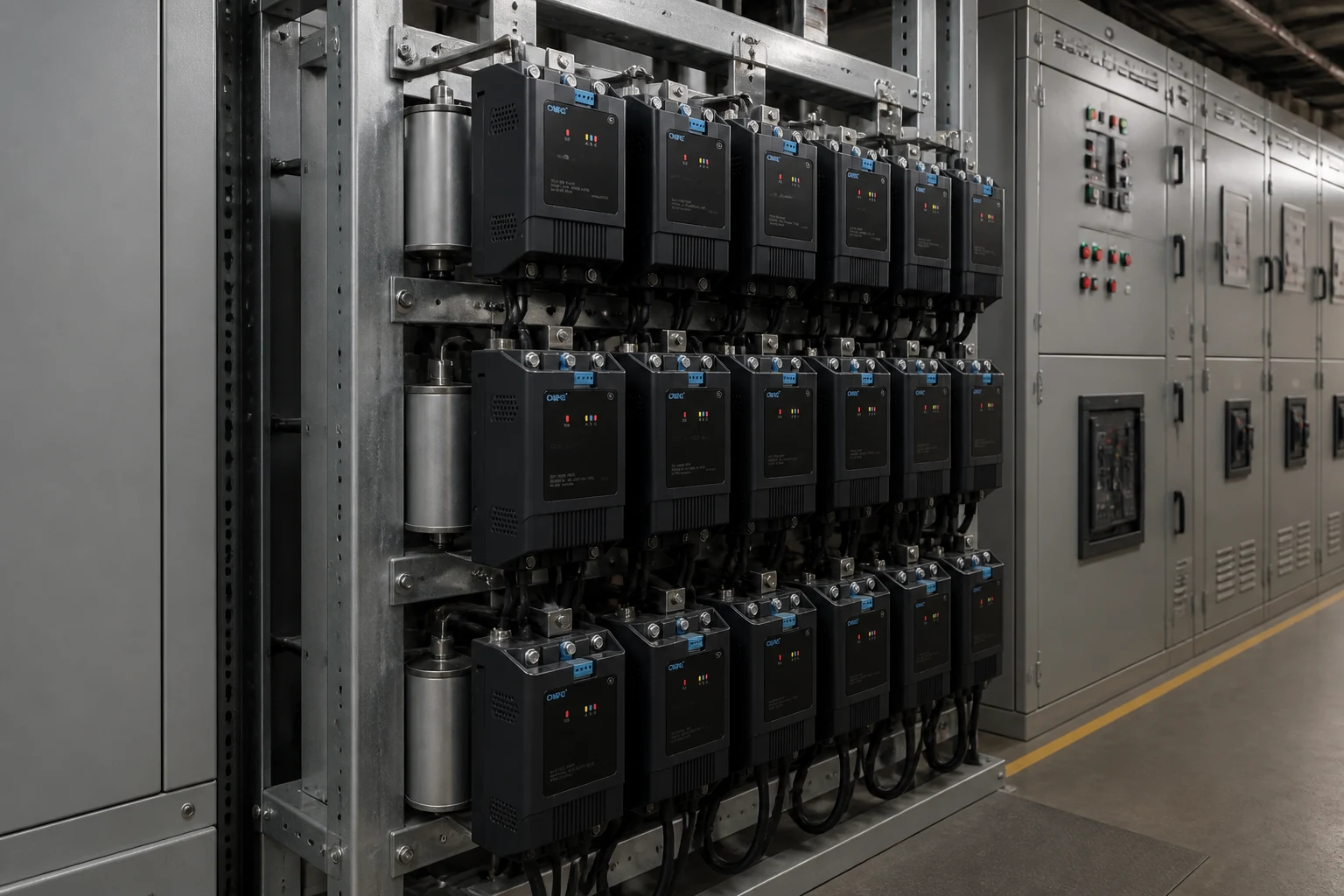

التشغيل من الخلف إلى الخلف على نفس الحافلة

التبديل المتتالي والتشغيل المتتالي كلاهما يصف إغلاق خطوة مكثف بينما يتم توصيل بنك أو خطوة آخر بالفعل على نفس الحافلة. يمكن للإغلاق الثاني أن ينتج تيارات اندفاع عالية جدًا حتى عندما تبدو لوحة البيانات لكل خطوة معتدلة.

المكثفات المشحونة بالفعل توفر مسار مقاومة منخفضة. يرى الخطوة القادمة مصدر جهد صلب مدمج مع طاقة البنك الأول المخزنة، مما يمكن أن يدفع تيارات عابرة تتجاوز التيار التفاعلي في الحالة الثابتة بكثير. تستعرض نظريات تعليمية حول تبديل المكثفات ترددات اندفاع من مئات الهرتز إلى عدة كيلوهرتز في حالات الحافلة الشديدة.

سيناريوهات المصنع التي تظهر فيها هذه الحالة:

• يضيف المتحكم خطوة 3 بينما لا تزال خطوة 2 على الإنترنت بدلاً من استبدال الخطوات.
• خزانة تلقائية مستقلة تشترك في حافلة التعويض واحدة بدون قفل متبادل.
• دورة سريعة بعد انقطاع قصير عندما تحاول عدة مراحل العودة معًا.

مساعدة PoW على كل خطوة فردية ولكنها لا تحل محل منطق التنسيق. الوقت الأدنى بين العمليات، الأقفال، وخوارزميات المتحكم التي تتجنب التداخل في الإغلاق لا تزال مهمة. على سبيل المثال، جدول مواصفات المفتاح المركب BYFK المنشور من قبل CNBYG يذكر فترات زمنية دنيا بين التشغيل والإيقاف وبين الاتصالات المتتالية—معلمات يجب أن يلتزم بها المشتري مع برمجة المتحكم، وليس تجاهلها.

التحكم عند نقطة على الموجة باستخدام التلامس، المفاتيح المركبة، والفاصل الكهربائي

ثلاث فئات من الأجهزة تغطي معظم المحادثات—من خزانات الجهد المنخفض إلى محطات التوزيع الكهربائية.

تؤكد ملاحظات تطبيقات الجهد العالي على تكرارية القاطع بحدود ±0.5 إلى ±1.0 مللي ثانية وكفاية معدل انخفاض القوة العازلة (RDDS) عندما يكون الهدف هو تقاطع الصفر. تنتمي هذه الأرقام إلى اختيار القاطع في أنظمة النقل، لكنها تشرح لماذا لا يمكن استبدال.

عند الجهد المنخفض، مركز تعويض القدرة غير الفعالة تجمع وحدات التحكم والمفاتيح وخطوات المكثف التي يتم تحديدها معًا. يجب اختيار معدات التبديل بناءً على خوارزمية PoW الخاصة بالتحكم، وليس كرقم جزء يتيم.

متى يكون التبديل عند نقطة على الموجة مجديًا في خزائن محطة منخفضة الجهد

يؤتي التبديل عند نقطة على الموجة ثماره بشكل أكبر عندما تتغير خطوات المكثف بشكل متكرر وعندما قد يحد التدفق المفاجئ من مدى قدرة المتحكم على متابعة الحمل بشكل عدواني.

الملائمات القوية:

• خزائن التيار الفعّال التلقائية متعددة الخطوات في محطات تعتمد بشكل كبير على المحركات حيث تتأرجح الطلبات التفاعلية المتأخرة عبر الورديات.
• خطوات كبيرة بما يكفي لإزعاج الحافلة عند إغلاقها بزوايا سيئة — عمليات فيوز مزعجة، تآكل التلامس، أو وميض الجهد على الأحمال الحساسة.
• مشاريع حيث يحد المعيار الكهربائي أو جودة الطاقة الداخلية من الترانزيات التبديلية حتى لو بدا أن عامل القدرة الثابت بالفعل مقبول.

الملائمات الأضعف:

• A خطوة مكثف ثابتة واحدة نادرًا ما ينفصل—مكونات معدات إثبات العمل تضيف تكلفة مع فائدة تشغيلية قليلة.
• المحطات التي تشويه توافقي, عدم تغيير الزاوية، هو نمط الفشل الرئيسي—انظر الحد أدناه.

تُظهر الدراسات ذات الجهد العالي جدًا المنشورة مقارنة بين التفعيل غير المسيطر عليه والتحكم في نقطة على موجة الصفر انخفاضات كبيرة في التيار العابر الأقصى والجهد في حالات الاختبار والمحاكاة الخاصة بهم. توضح هذه الأرقام الآلية؛ فهي ليست ضمانات على لوحة الاسم للجهد المنخفض لموقعك.

البنوك التلقائية المرقمة أيضًا تضاعف التعرض: كل تفعيل هو حدث عابر آخر. تشير المواد التعليمية حول تطبيقات المكثفات الموازية إلى أن الفولتية الزائدة عند التبديل والاندفاع يصاحبان البنوك التلقائية حتى عندما يتحسن عامل القدرة في الحالة الثابتة.

مهم يحد التبديل عند نقطة على الموجة من إجهاد التفعيل؛ لكنه لا يوقف تردد بنك ضد الرنين التوافقي. تناقش المناقشات الميدانية لمراحل عامل القدرة التلقائية المفاعلات الصدائية، والمكثفات المسخنة، والفيوزات المنفجرة عندما تتفاعل المكثفات العادية مع الأحمال غير الخطية—وهي أعراض لا يعالجها فقط إثبات العمل. قد لا تزال المفاعلات غير المتوافقة، التحليل التوافقي، أو الحلول النشطة مطلوبة على الحافلات المشوهة. — المصدر: تواharmonics (التوافقيات) ومكثفات معامل القدرة IPQDF

اختر معدات التبديل وتوافق منتج BYFK مع خطوات بنك المكثفات

عند تحديد الأجهزة لمقصورة جديدة أو معدلة، قم بمطابقة فئة المفتاح مع مدى حركة المراحل وكمية الاندفاع التي يمكن أن يتحملها الحافلة الخاصة بك.

مفاتيح المكثف التقليدية مثل مفتاح مكثف سلسلة GJ19 لا تزال مناسبة حيث تكون الخطوات قليلة، والتبديل بطيء، واستراتيجية وحدة التحكم محافظة. فهي المقارنة الأساسية في العديد من العطاءات—وليس نهاية القصة للمتحكمات التلقائية العدوانية.

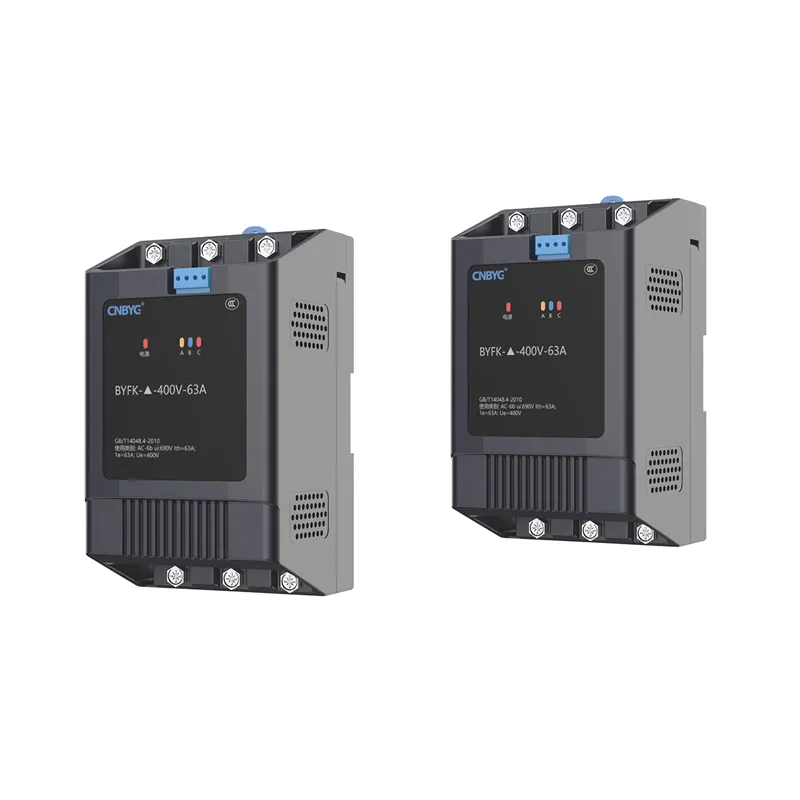

مفاتيح مركبة مثل مفتاح مركب منخفض الجهد ذكي من سلسلة BYFK الهدف من الحمل السعوي مع تقاطع جهد الصفر وقطع التيار عند تقاطع التيار الصفر. جدول المواصفات المنشور لـ CNBYG لمفتاح BYFK يسرد التيار الاندفاعي أقل من 1.5 مرة من التيار المقنن، زمن الاستجابة أقل من ثانية واحدة، تباعد لا يقل عن خمس ثوانٍ بين التشغيل والإيقاف، وثلاثين وخمس ثوانٍ بين التوصيلات المتتالية—قيم يجب التحقق منها مقابل ملف تعريف الترتيب الخاص بوحدة التحكم الخاصة بك.

مكثفات ذكية مدمجة مثل المكثفات الذكية من سلسلة BY81 دمج القياس، والتحكم، والتبديل عند تقاطع الصفر داخل الوحدة عندما يكون الهيكل الموزع خطوة بخطوة مناسبًا أكثر من بنك التلامس المركزي.

أيًا كانت الطريقة التي تختارها، أكد ثلاث نقاط مع المورد ومصنع اللوحات الخاصة بك:

1. وحدة التحكم والمفتاح مشتركان في خوارزمية PoW واحدة بما في ذلك معالجة جهد المتبقي.
2. الفترات الزمنية الدنيا والتداخلات منع التداخلات المتتالية التي لا يمكن للحافلة استيعابها.
3. دراسة التوافقيات تسبق تشغيل محطات VFD الثقيلة—PoW ليس بديلاً عن التردد.

أسئلة متكررة

ما هو التبديل عند نقطة على الموجة لمخازن المكثفات؟

هو الإغلاق المسيطر (وأحيانًا الفتح) المتزامن مع زاوية مستهدفة على موجة جهد التيار المتردد بحيث يتم تقليل فرق الجهد عبر المفتاح عند تلامس الاتصال، مما يقلل من التيار الاندفاعي عند توصيل الخطوة.

لماذا يسبب تبديل مخزن مكثفات تيار اندفاعي؟

المكثفات تتطلب تيارًا كلما تغير جهد الطرف بسرعة. الإغلاق عند ΔV فوري عالي القوة يفرض تيار شحن كبير حتى يتطابق المكثف مع الحافلة.

هل التبديل عند جهد صفر هو نفسه التبديل عند نقطة على الموجة؟

التبديل عند جهد صفر هو حالة تفريغ المخزن من خلال التحكم عند نقطة على الموجة—الإغلاق عند أو بالقرب من الصفر فولت. كما يغطي PoW الإغلاقات عند الذروة أو الزوايا الوسيطة عندما يبقى شحنة متبقية بعد فتح سابق.

ما هو التبديل بين مخازن المكثفات بشكل متتالي؟

إنه تنشيط بنك مكثفات أو خطوة ثانية بينما يتم توصيل أخرى بالفعل على نفس الحافلة. يمكن للشبكة المجمعة أن تنتج تيار عابر أعلى بكثير من أي خطوة بمفردها.

هل يؤدي إيقاف التشغيل إلى تفريغ المكثفات على الفور؟

لا. عندما يتم قطع التيار عند الصفر، عادةً ما تحتفظ المكثفات بجهد قريب من الخط حتى يقلل مقاومات التفريغ أو تدهور الزمن منه. يجب أن يأخذ الإغلاق التالي في الاعتبار تلك الشحنة المحتجزة.

هل لا زلت بحاجة إلى إلغاء التردد إذا استخدمت التبديل عند نقطة على الموجة؟

غالبًا نعم في المحطات التي تحتوي على توافقيات كبيرة. يقلل PoW من الاضطرابات العابرة عند التنشيط؛ فهو لا ينقل نقاط الرنين بعيدًا عن التوافقيات المميزة كما يفعل بنك المفاعلات غير المتوازن.

هل يمكن لمحطات الجهد المنخفض استخدام التبديل عند نقطة على الموجة؟

نعم. عادةً ما تستخدم خزائن عامل تصحيح القدرة التلقائية للجهد المنخفض مفاتيح مركبة أو مكثفات ذكية مدمجة مع تحكم عبر تقاطع الصفر بدلاً من قواطع CSD على نطاق المرافق.

كيف يختلف المفتاح المركب عن موصل المكثف؟

يستخدم المفتاح المركب توقيتًا ذكيًا بالإضافة إلى عناصر تبديل هجينة لاستهداف تشغيل عند تقاطع جهد الصفر وإيقاف عند تقاطع التيار للصيانة السعوية. قد يعتمد الموصل التقليدي على ميكانيكا أبسط إلا إذا تم اقترانه مع وحدة تحكم تزامن كل إغلاق بشكل حقيقي.

المراجع

1. ملاحف تكنولوجيا IEEE — بنوك المكثفات والتبديل المُتحكم فيه
2. مؤتمرات E3S Web — تقليل الاضطرابات العابرة لتكامل تطبيقات الجهد العالي
3. IEEE SA — دليل IEEE C37.012-2022 لتطبيق التبديل الحالي السعوي
4. التكنولوجيا الكهربائية — خصائص وتطبيقات مكامس المكثفات
5. IPQDF — التوافقيات ومكثفات عامل القدرة: فهم الفشل، الرنين، وحل الفلتر
