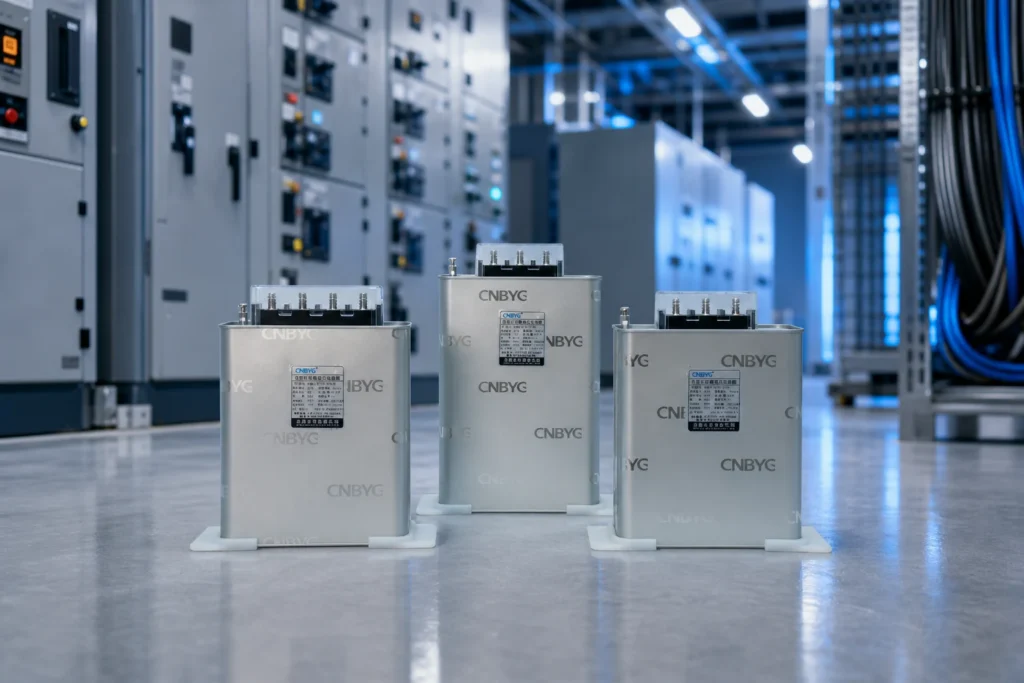

Condensateur shunt auto-réparant basse tensionutilisent un film métallisé qui isole les défauts locaux, améliorant la fiabilité des parcs de compensation automatique. Ce guide se concentre sur les étapes d'évaluation pratiques pour les acheteurs industriels et commerciaux américains — mesure, documentation et support de cycle de vie — et non sur des déclarations marketing génériques. Lorsque la sélection d'équipements est impliquée, vérifiez croisé les spécifications publiques sur cnbygele.com et confirmez les limites spécifiques au projet avec votre compagnie d'électricité ou votre ingénieur-conseil. Les listes de contrôle de section peuvent être réutilisées comme pièces jointes d'appel d'offres et comme plans de remise lors de la mise en service.
Partie 1. Technologie de film à autoréparation
Une décharge disruptive partielle vaporise le diélectrique autour du défaut, isolant l'élément tandis que l'unité continue de fonctionner à une puissance réactive réduite.
Les projets de qualité de l'énergie réussissent lorsque la mesure, la conception et l'approvisionnement restent alignés entre les rôles du propriétaire, du consultant et du fabricant de tableaux.
Documenter la tension nominale, le niveau de défaut disponible et les conditions ambiantes avant la sélection finale de l'équipement.
Utilisez un langage conservateur pour les affirmations de performance jusqu'à ce que des études spécifiques au site confirment les objectifs.
Capturez les données de la plaque signalétique, les schémas unifilaires et les règles d'interconnexion des services publics dans le dossier RFQ pour réduire les allers-retours lors de l'examen technique.
Si votre site mélange moteurs linéaires et électronique non linéaire, considérez les cibles harmoniques et réactives comme des exigences liées plutôt que des achats séparés.
Définir les critères d'acceptation avant l'expédition — facteur de puissance, réponse indicielle ou DHT aux points de charge convenus — afin de réduire le risque de litiges de mise en service.
Partie 2. Protection des banques
Utilisez des fusibles par phase, des dispositifs de décharge et des interverrouillages ; suivez les pratiques d'installation CEI/IEEE pour la ventilation et les dégagements.
Comparez le coût total d'installation, y compris les réacteurs, les contrôleurs, les boîtiers et la mise en service, et non le simple prix catalogue de l'équipement.
Liens internes vers Ligne de produits SVG, bancs de condensateurs basse tension, et filtres harmoniques actifs aider les acheteurs à naviguer dans les catégories de produits connexes sur cnbygele.com.
Les délais de livraison et la quantité minimale de commande varient selon la configuration ; à confirmer dans le devis pour les expéditions à l'exportation.
Capturez les données de la plaque signalétique, les schémas unifilaires et les règles d'interconnexion des services publics dans le dossier RFQ pour réduire les allers-retours lors de l'examen technique.
Si votre site mélange moteurs linéaires et électronique non linéaire, considérez les cibles harmoniques et réactives comme des exigences liées plutôt que des achats séparés.
Définir les critères d'acceptation avant l'expédition — facteur de puissance, réponse indicielle ou DHT aux points de charge convenus — afin de réduire le risque de litiges de mise en service.
| Composant | But | Vérifier la fréquence |
|---|---|---|
| Fusibles | Isolation de défauts | Après tout voyage |
| Résistance de décharge | Sécurité | Inspection annuelle |
| Réacteur (si utilisé) | Désaccord | Scan thermique annuel |
Partie 3. Quand remplacer les unités
Remplacer les modules lorsque la perte de kvar dépasse la marge de conception — consulter Fiches techniques de condensateurs pour des conseils de fin de vie.
Après la mise en service, effectuez des vérifications périodiques du facteur de puissance, du THD et de l'élévation de température aux bus clés.
Conservez des fusibles, des contacteurs ou des modules de rechange identifiés dans le plan de maintenance.
Soumettre les paramètres du projet via CNBYG contact pour des commentaires de génie sur l'ajustement et la documentation.
Capturez les données de la plaque signalétique, les schémas unifilaires et les règles d'interconnexion des services publics dans le dossier RFQ pour réduire les allers-retours lors de l'examen technique.
Si votre site mélange moteurs linéaires et électronique non linéaire, considérez les cibles harmoniques et réactives comme des exigences liées plutôt que des achats séparés.
Définir les critères d'acceptation avant l'expédition — facteur de puissance, réponse indicielle ou DHT aux points de charge convenus — afin de réduire le risque de litiges de mise en service.
Partie 4. Documentation et liste de contrôle de remise
L'acceptation industrielle ne devrait pas reposer uniquement sur la mise sous tension. La documentation prouve les puissances nominales, la sécurité et la maintenabilité pour le prochain cycle de maintenance.
Utilisez les tableaux ci-dessous comme liste de contrôle RFQ initiale ; votre contrat de services publics ou EPC peut exiger des éléments supplémentaires.
Pour les fiches techniques spécifiques aux produits, vérifiez croisée pages produits connexes CNBYG et demander les extraits de tests de type manquants.
Alignez les tests d'acceptation en usine avec les éléments que votre assureur ou votre accord d'interconnexion avec le fournisseur d'énergie peut exiger.
Lors de la comparaison de devis, normalisez les devises, les Incoterms et les services de mise en service inclus avant de classer les fournisseurs.
| Document / article | But | Quand demander |
|---|---|---|
| Rapport d'essai en usine | Vérifier la tension nominale, le kvar et l'élévation de température | Avant la commande d'achat |
| Modèle de schéma unifilaire | Disposition des panneaux et coordination de la protection | Phase de conception |
| Carte de mappage du registre de communication | Intégration BMS/SCADA | Avant FAT/SAT |
| Liste des pièces de rechange (5+ ans) | Planification du cycle de vie | Négociation de contrat |
| Liste de contrôle de mise en service | Tests d'acceptation | Avant mise sous tension |
| État du site | Risque | Atténuation |
|---|---|---|
| Harmoniques présentes | Résonance avec condensateur étapes | Détuning des réactances ou APF par rapport à la norme IEEE 519 |
| Installation extérieure | Température / humidité | Confirmer la technologie du boîtier et du condensateur |
| Changement de moteur fréquent | Courants d'appel et transitoires de pas | Séquence de commutation appropriée et délais du contrôleur |
| Pénalités de PF utilitaire | Coût d'exploitation | Taille à kvar mesuré à l'intervalle de facturation |
Partie 5. Mise en service, Surveillance et Exploitaiton à Long Terme
La mise en service devrait vérifier que les objectifs de puissance réactive et harmonique sont atteints au point de couplage commun, et pas seulement aux bornes de l'armoire de compensation.
Les tests fonctionnels comprennent généralement la réponse indicielle, le facteur de puissance à des points de charge définis et les relevés d'harmoniques par rapport au contrat ou aux directives IEEE 519, le cas échéant.
La surveillance après la mise sous tension permet de détecter le chuintement, la résonance inattendue ou les défaillances de cellules de condensateurs avant qu'elles n'affectent la disponibilité de la production.
Formation du personnel d'entretien de trains sur le consignation, le temps de décharge des condensateurs et les alarmes nécessitant un arrêt immédiat par rapport à un service programmé.
Planifier une révision post-garantie pour réévaluer les changements de charge — les mises à niveau de ligne de production modifient souvent les besoins de compensation dans un délai de trois à cinq ans.
Les gestionnaires de comptes de services publics peuvent clarifier si les ajustements de PF affectent uniquement les frais de demande, les frais d'énergie ou les deux — harmoniser les indicateurs clés de performance avant de rédiger les tests d'acceptation.
Tenez une liste de criticité des pièces de rechange (fusibles, contacteurs, ensembles de ventilateurs, cartes de contrôle) basée sur le délai de livraison et l'impact sur la production, et non uniquement sur les valeurs par défaut du catalogue.
Produits CNBYG recommandés
Pour le support de projet, explorer la gamme de produits connexe, articles de planification de la qualité de l'énergie, Programmes OEM/ODM, à propos de CNBYG sur cnbygele.com.
Prêt à discuter de votre projet ? Contact Contact ingénierie CNBYG avec votre classe de tension, votre liste de charges et vos objectifs de facteur de puissance cible ou de THD.
FAQ
Qu'est-ce qu'un condensateur autoréparant et comment fonctionne l'autoréparation ?
Il utilise un film de polypropylène métallisé comme diélectrique. Lorsqu'un point faible se dégrade, le fin revêtement métallique autour du défaut se vaporise instantanément et isole le défaut, de sorte que le condensateur continue de fonctionner avec une perte de capacité infime et contrôlée plutôt que de tomber en panne.
Quelle norme couvre les condensateurs shunt basse tension?
La norme CEI 60831 couvre les condensateursshunt autosoufflants : la partie 1 définit les caractéristiques nominales, les performances et la sécurité avec des essais de réception et des essais de type ; la partie 2 définit les essais d'endurance (vieillissement), les essais de vérification de l'autosoufflage et les essais de destruction.
La norme CEI 60831 couvre les tensions nominales jusqu'à 690 V et les fréquences de 50 Hz ou 60 Hz.
Il s'applique aux condensateurs shunt auto-régénérants d'une tension nominale jusqu'à 1000 V AC inclus, aux fréquences de 15 à 60 Hz, utilisés pour l'amélioration du facteur de puissance dans les systèmes AC. Au-dessus de 1000 V, d'autres normes telles que la CEI 60871 s'appliquent.
Quelle protection un condensateur autoréparant a-t-il contre la surpression ?
Les unités de qualité comprennent un sectionneur de surpression : à mesure que l'élément vieillit ou qu'un défaut grave se développe, la pression interne augmente et l'appareil coupe la connexion, de sorte que le condensateur tombe en panne en toute sécurité sans que le boîtier ne se rompe.
Pourquoi les condensateurs autoréparants ont-ils besoin d'un réacteur en série (désaccordé) ?
Dans les installations présentant un fort niveau d'harmoniques, les condensateurs peuvent entrer en résonance avec le réseau d'alimentation et absorber un courant harmonique amplifié, ce qui entraîne leur surchauffe et leur vieillissement prématuré. L'utilisation d'une bobine de réactance en série désaccordée (par exemple, 7%), associée à une tension nominale plus élevée, permet d'éviter cette résonance et de protéger le condensateur.
Qu'est-ce qui raccourcit la durée de vie d'un condensateur auto-réparant ?
La surtension soutenue, la température ambiante ou interne élevée et la surintensité harmonique sont les principaux facteurs. Chaque événement d'auto-guérison répété réduit également un peu la capacitance, de sorte qu'un environnement hostile amène le condensateur à sa fin de vie plus rapidement.
L'auto-réparation signifie-t-elle que le condensateur dure éternellement ?
Non. L'auto-réparation gère les petites défaillances diélectriques, mais chaque événement coûte un peu de capacitance et la capacité est finie. En fin de vie, le dispositif de surpression déconnecte le condensateur en toute sécurité, et il doit alors être remplacé.
