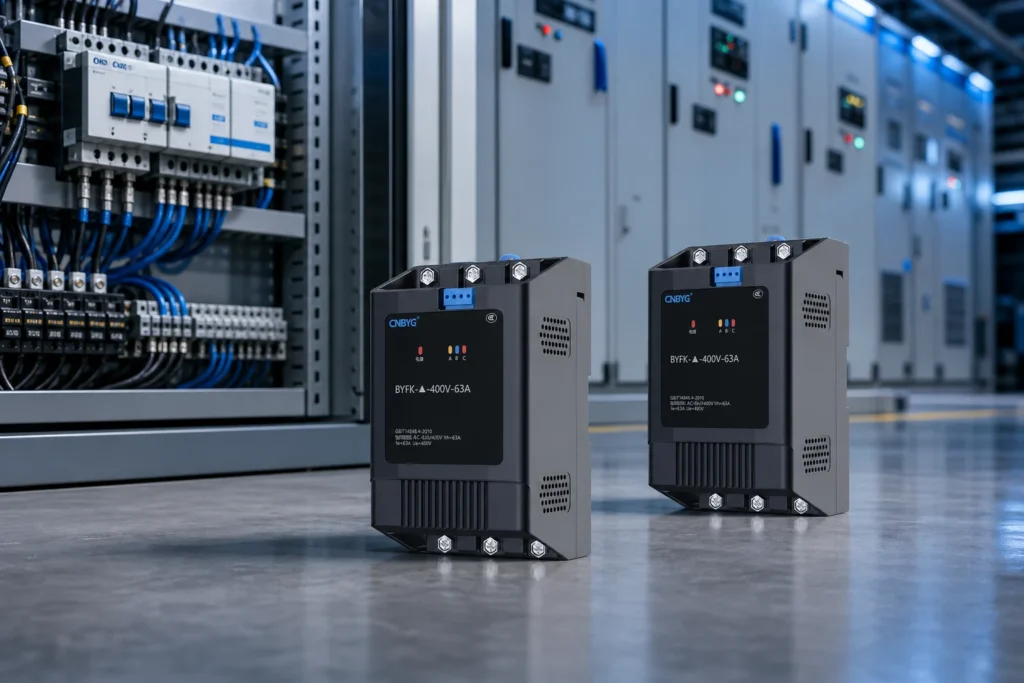

Un commutateur composé intelligent combine des contacteurs mécaniques avec des dispositifs de commutation électroniques pour réduire les courants d'appel et prolonger la durée de vie dans les applications de commutation de condensateurs. Ce guide se concentre sur les étapes pratiques d'évaluation pour les acheteurs industriels et commerciaux américains — mesure, documentation et support du cycle de vie — et non sur des affirmations marketing génériques. Lorsque la sélection d'équipement est impliquée, vérifiez les spécifications publiques sur cnbygele.com et confirmez les limites spécifiques au projet avec votre fournisseur d'électricité ou votre ingénieur-conseil. Les listes de contrôle par section peuvent être réutilisées comme pièces jointes aux RFQ et comme plans de remise lors de la mise en service.
Partie 1. Pourquoi la contrainte de commutation est importante
Le courant d'appel des condensateurs sollicite les contacteurs et peut perturber la tension sur les alimentations sensibles.
Les projets de qualité de l'énergie réussissent lorsque la mesure, la conception et l'approvisionnement restent alignés entre les rôles du propriétaire, du consultant et du fabricant de tableaux.
Documenter la tension nominale, le niveau de défaut disponible et les conditions ambiantes avant la sélection finale de l'équipement.
Utilisez un langage conservateur pour les affirmations de performance jusqu'à ce que des études spécifiques au site confirment les objectifs.
Capturez les données de la plaque signalétique, les schémas unifilaires et les règles d'interconnexion des services publics dans le dossier RFQ pour réduire les allers-retours lors de l'examen technique.
Si votre site mélange moteurs linéaires et électronique non linéaire, considérez les cibles harmoniques et réactives comme des exigences liées plutôt que des achats séparés.
Définir les critères d'acceptation avant l'expédition — facteur de puissance, réponse indicielle ou DHT aux points de charge convenus — afin de réduire le risque de litiges de mise en service.
Partie 2. Opération du commutateur composé
Les thyristors s'engagent au passage par zéro, puis court-circuitent avec des contacteurs pour la conduction en régime établi, réduisant ainsi les arcs et l'usure.
Comparez le coût total d'installation, y compris les réacteurs, les contrôleurs, les boîtiers et la mise en service, et non le simple prix catalogue de l'équipement.
Liens internes vers Ligne de produits SVG, bancs de condensateurs basse tension, et filtres harmoniques actifs aider les acheteurs à naviguer dans les catégories de produits connexes sur cnbygele.com.
Les délais de livraison et la quantité minimale de commande varient selon la configuration ; à confirmer dans le devis pour les expéditions à l'exportation.
Capturez les données de la plaque signalétique, les schémas unifilaires et les règles d'interconnexion des services publics dans le dossier RFQ pour réduire les allers-retours lors de l'examen technique.
Si votre site mélange moteurs linéaires et électronique non linéaire, considérez les cibles harmoniques et réactives comme des exigences liées plutôt que des achats séparés.
Définir les critères d'acceptation avant l'expédition — facteur de puissance, réponse indicielle ou DHT aux points de charge convenus — afin de réduire le risque de litiges de mise en service.
| Type d'interrupteur | Courant d'appel | Espérance de vie |
|---|---|---|
| Contacteur simple | Haut | Modéré |
| Commutateur à thyristor | Bas | Droits d'importation élevés sur l'électronique |
| Commutateur composé | Bas | Équilibré dans l'ensemble |
Partie 3. Intégration du panneau
Spécifiez les commutateurs combinés compatibles avec votre contrôleur de rémunération sorties et classe de tension.
Après la mise en service, effectuez des vérifications périodiques du facteur de puissance, du THD et de l'élévation de température aux bus clés.
Conservez des fusibles, des contacteurs ou des modules de rechange identifiés dans le plan de maintenance.
Soumettre les paramètres du projet via CNBYG contact pour des commentaires de génie sur l'ajustement et la documentation.
Capturez les données de la plaque signalétique, les schémas unifilaires et les règles d'interconnexion des services publics dans le dossier RFQ pour réduire les allers-retours lors de l'examen technique.
Si votre site mélange moteurs linéaires et électronique non linéaire, considérez les cibles harmoniques et réactives comme des exigences liées plutôt que des achats séparés.
Définir les critères d'acceptation avant l'expédition — facteur de puissance, réponse indicielle ou DHT aux points de charge convenus — afin de réduire le risque de litiges de mise en service.
Partie 4. Documentation et liste de contrôle de remise
L'acceptation industrielle ne devrait pas reposer uniquement sur la mise sous tension. La documentation prouve les puissances nominales, la sécurité et la maintenabilité pour le prochain cycle de maintenance.
Utilisez les tableaux ci-dessous comme liste de contrôle RFQ initiale ; votre contrat de services publics ou EPC peut exiger des éléments supplémentaires.
Pour les fiches techniques spécifiques aux produits, vérifiez croisée pages produits connexes CNBYG et demander les extraits de tests de type manquants.
Alignez les tests d'acceptation en usine avec les éléments que votre assureur ou votre accord d'interconnexion avec le fournisseur d'énergie peut exiger.
Lors de la comparaison de devis, normalisez les devises, les Incoterms et les services de mise en service inclus avant de classer les fournisseurs.
| Document / article | But | Quand demander |
|---|---|---|
| Rapport d'essai en usine | Vérifier la tension nominale, le kvar et l'élévation de température | Avant la commande d'achat |
| Modèle de schéma unifilaire | Disposition des panneaux et coordination de la protection | Phase de conception |
| Carte de mappage du registre de communication | Intégration BMS/SCADA | Avant FAT/SAT |
| Liste des pièces de rechange (5+ ans) | Planification du cycle de vie | Négociation de contrat |
| Liste de contrôle de mise en service | Tests d'acceptation | Avant mise sous tension |
| Phase du projet | Action clé | Propriétaire |
|---|---|---|
| Concept | Classe de tension, liste de charges et règles du fournisseur d'électricité | Propriétaire / consultant |
| Conception | Ligne unique, protection et communication | Constructeur de panneaux / Ingénierie, approvisionnement et construction |
| Achats | Vérifier les notations, les tests et les pièces de rechange | Acheteur / Assurance qualité |
| Mise en service | Tests fonctionnels et documentation telle que construite | Ingénieur de site |
Partie 5. Mise en service, Surveillance et Exploitaiton à Long Terme
La mise en service devrait vérifier que les objectifs de puissance réactive et harmonique sont atteints au point de couplage commun, et pas seulement aux bornes de l'armoire de compensation.
Les tests fonctionnels comprennent généralement la réponse indicielle, le facteur de puissance à des points de charge définis et les relevés d'harmoniques par rapport au contrat ou aux directives IEEE 519, le cas échéant.
La surveillance après la mise sous tension permet de détecter le chuintement, la résonance inattendue ou les défaillances de cellules de condensateurs avant qu'elles n'affectent la disponibilité de la production.
Formation du personnel d'entretien de trains sur le consignation, le temps de décharge des condensateurs et les alarmes nécessitant un arrêt immédiat par rapport à un service programmé.
Planifier une révision post-garantie pour réévaluer les changements de charge — les mises à niveau de ligne de production modifient souvent les besoins de compensation dans un délai de trois à cinq ans.
Les gestionnaires de comptes de services publics peuvent clarifier si les ajustements de PF affectent uniquement les frais de demande, les frais d'énergie ou les deux — harmoniser les indicateurs clés de performance avant de rédiger les tests d'acceptation.
Tenez une liste de criticité des pièces de rechange (fusibles, contacteurs, ensembles de ventilateurs, cartes de contrôle) basée sur le délai de livraison et l'impact sur la production, et non uniquement sur les valeurs par défaut du catalogue.
Produits CNBYG recommandés
Pour le support de projet, explorer la gamme de produits connexe, articles de planification de la qualité de l'énergie, Programmes OEM/ODM, à propos de CNBYG sur cnbygele.com.
Prêt à discuter de votre projet ? Contact Contact ingénierie CNBYG avec votre classe de tension, votre liste de charges et vos objectifs de facteur de puissance cible ou de THD.
FAQ
Qu'est-ce qu'un commutateur intelligent (composite) ?
C'est un dispositif de commutation de condensateur qui place un thyristor en parallèle avec un contact mécanique (souvent un relais à verrouillage magnétique). L'électronique déclenche le thyristor au bon moment pour commuter sans courant d'appel ni arc, tandis que le contact supporte le courant en régime permanent avec presque aucune perte.
Comment combine-t-on un thyristor et un relais ?
Au moment de la connexion, le thyristor conduit d'abord au passage à zéro de la tension pour éviter l'appel de courant du condensateur ; ensuite, le relais se ferme et dérive le thyristor pour transporter le courant avec une faible perte. Au moment de la déconnexion, le relais s'ouvre d'abord et le thyristor interrompt le courant à son passage à zéro pour une coupure sans arc.
La commutation par passage à zéro élimine l'appel de courant et les arcs électriques en commutant le courant uniquement lorsque la tension alternative atteint son point zéro. Lorsque le courant circule, il n'y a pas de courant dans la charge, donc il n'y a rien d'autre à couper que le courant nul. Cela évite le pic de courant qui se produit lorsqu'un circuit est fermé avec une charge inductive (comme un moteur ou un transformateur) et qui peut provoquer des arcs électriques aux bornes des contacts du relais.
La fermeture au passage à zéro de la tension signifie que le condensateur subit une variation de tension instantanée minimale, de sorte que le courant d'appel reste proche du courant nominal au lieu d'être plusieurs fois supérieur au courant nominal. L'ouverture au passage à zéro du courant signifie qu'il n'y a pas de courant pour entretenir un arc, de sorte que les contacts ne s'usent pas.
Pourquoi un contacteur combiné est-il meilleur qu'un contacteur simple ?
Un contacteur commutant un condensateur directement crée de fortes surtensions et un arc électrique, ce qui soude les contacts et stresse le condensateur. Le commutateur à composé limite les surtensions lors du passage par zéro et coupe sans arc, prolongeant considérablement la durée de vie en commutation.
Pourquoi ne pas utiliser simplement un thyristor (SCR) comme interrupteur seul ?
Un commutateur SCR pur évite le courant d'appel mais conduit en continu, il dissipe donc une chaleur importante, nécessite un dissipateur thermique et injecte des harmoniques. Le commutateur combiné n'utilise le thyristor que pendant la brève transitoire et laisse le relais supporter l'état permanent, évitant ainsi la chaleur continue.
Dans un parc de condensateurs, le disjoncteur de puissance est utilisé pour connecter ou déconnecter le parc de condensateurs du réseau.
C'est l'élément de commutation pour chaque pas de condensateur, dans les panneaux traditionnels et les condensateurs intelligents intégrés, contrôlé par le contrôleur de facteur de puissance pour connecter et déconnecter les pas à la demande.
Un interrupteur composé est-il identique à un condensateur intelligent ?
Non. Le commutateur composé est le composant de commutation ; un condensateur intelligent est un module complet qui contient un commutateur composé ainsi que la mesure, le contrôle, la protection et les condensateurs auto-cicatrisants eux-mêmes.
