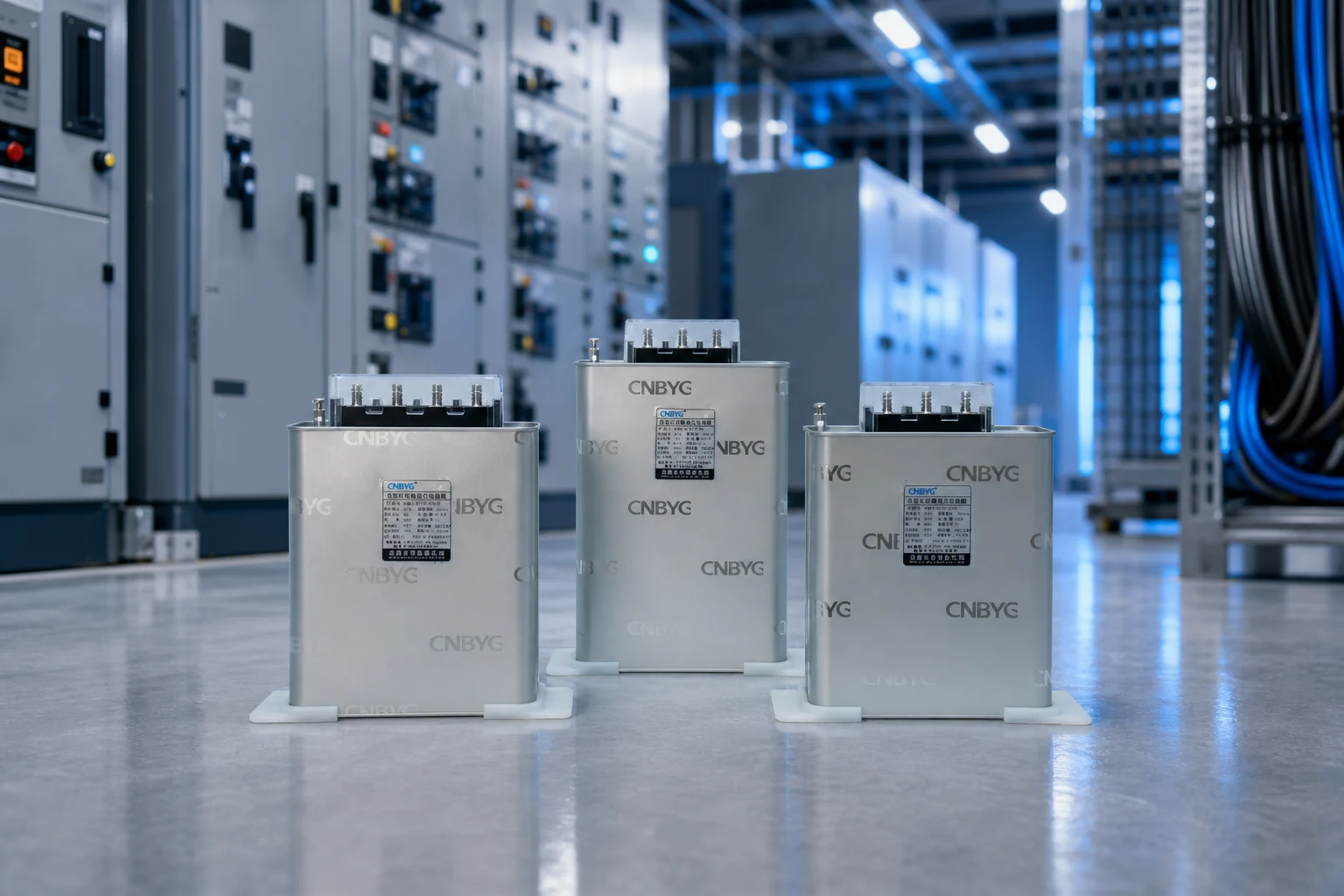

Self-healing Low-voltage Shunt Capacitor Guide
Condensateur shunt auto-réparant basse tensions use metallized film that isolates local faults, improving reliability in automatic compensation banks. This guide focuses on practical evaluation steps for U.S. industrial and commercial buyers—measurement, documentation, and lifecycle support—not generic marketing claims. Where equipment selection is involved, cross-check public specifications on cnbygele.com and confirm project-specific limits with your utility or consulting engineer. Section checklists can be reused as RFQ attachments and commissioning handover outlines.
Part 1. Self-healing Film Technology
Partial dielectric breakdown vaporizes around the fault, isolating the element while the unit continues operating at reduced kvar.
Les projets de qualité de l'énergie réussissent lorsque la mesure, la conception et l'approvisionnement restent alignés entre les rôles du propriétaire, du consultant et du fabricant de tableaux.
Documenter la tension nominale, le niveau de défaut disponible et les conditions ambiantes avant la sélection finale de l'équipement.
Utilisez un langage conservateur pour les affirmations de performance jusqu'à ce que des études spécifiques au site confirment les objectifs.
Capturez les données de la plaque signalétique, les schémas unifilaires et les règles d'interconnexion des services publics dans le dossier RFQ pour réduire les allers-retours lors de l'examen technique.
Si votre site mélange moteurs linéaires et électronique non linéaire, considérez les cibles harmoniques et réactives comme des exigences liées plutôt que des achats séparés.
Définir les critères d'acceptation avant l'expédition — facteur de puissance, réponse indicielle ou DHT aux points de charge convenus — afin de réduire le risque de litiges de mise en service.
Part 2. Bank Protection
Use per-phase fuses, discharge devices, and interlocks; follow IEC/IEEE installation practices for venting and clearance.
Comparez le coût total d'installation, y compris les réacteurs, les contrôleurs, les boîtiers et la mise en service, et non le simple prix catalogue de l'équipement.
Liens internes vers Ligne de produits SVG, bancs de condensateurs basse tension, et filtres harmoniques actifs aider les acheteurs à naviguer dans les catégories de produits connexes sur cnbygele.com.
Les délais de livraison et la quantité minimale de commande varient selon la configuration ; à confirmer dans le devis pour les expéditions à l'exportation.
Capturez les données de la plaque signalétique, les schémas unifilaires et les règles d'interconnexion des services publics dans le dossier RFQ pour réduire les allers-retours lors de l'examen technique.
Si votre site mélange moteurs linéaires et électronique non linéaire, considérez les cibles harmoniques et réactives comme des exigences liées plutôt que des achats séparés.
Définir les critères d'acceptation avant l'expédition — facteur de puissance, réponse indicielle ou DHT aux points de charge convenus — afin de réduire le risque de litiges de mise en service.
| Composant | But | Check frequency |
|---|---|---|
| Fuses | Fault isolation | After any trip |
| Discharge resistor | Safety | Annual inspection |
| Reactor (if used) | Désaccord | Thermal scan yearly |
Part 3. When to Replace Units
Replace modules when kvar loss exceeds design margin—consult capacitor datasheets for end-of-life guidance.
Après la mise en service, effectuez des vérifications périodiques du facteur de puissance, du THD et de l'élévation de température aux bus clés.
Conservez des fusibles, des contacteurs ou des modules de rechange identifiés dans le plan de maintenance.
Soumettre les paramètres du projet via CNBYG contact pour des commentaires de génie sur l'ajustement et la documentation.
Capturez les données de la plaque signalétique, les schémas unifilaires et les règles d'interconnexion des services publics dans le dossier RFQ pour réduire les allers-retours lors de l'examen technique.
Si votre site mélange moteurs linéaires et électronique non linéaire, considérez les cibles harmoniques et réactives comme des exigences liées plutôt que des achats séparés.
Définir les critères d'acceptation avant l'expédition — facteur de puissance, réponse indicielle ou DHT aux points de charge convenus — afin de réduire le risque de litiges de mise en service.
Partie 4. Documentation et liste de contrôle de remise
L'acceptation industrielle ne devrait pas reposer uniquement sur la mise sous tension. La documentation prouve les puissances nominales, la sécurité et la maintenabilité pour le prochain cycle de maintenance.
Utilisez les tableaux ci-dessous comme liste de contrôle RFQ initiale ; votre contrat de services publics ou EPC peut exiger des éléments supplémentaires.
Pour les fiches techniques spécifiques aux produits, vérifiez croisée pages produits connexes CNBYG et demander les extraits de tests de type manquants.
Alignez les tests d'acceptation en usine avec les éléments que votre assureur ou votre accord d'interconnexion avec le fournisseur d'énergie peut exiger.
Lors de la comparaison de devis, normalisez les devises, les Incoterms et les services de mise en service inclus avant de classer les fournisseurs.
| Document / article | But | Quand demander |
|---|---|---|
| Rapport d'essai en usine | Vérifier la tension nominale, le kvar et l'élévation de température | Avant la commande d'achat |
| Modèle de schéma unifilaire | Disposition des panneaux et coordination de la protection | Phase de conception |
| Carte de mappage du registre de communication | Intégration BMS/SCADA | Avant FAT/SAT |
| Liste des pièces de rechange (5+ ans) | Planification du cycle de vie | Négociation de contrat |
| Liste de contrôle de mise en service | Tests d'acceptation | Avant mise sous tension |
| État du site | Risque | Atténuation |
|---|---|---|
| Harmoniques présentes | Résonance avec condensateur étapes | Détuning des réactances ou APF par rapport à la norme IEEE 519 |
| Installation extérieure | Température / humidité | Confirmer la technologie du boîtier et du condensateur |
| Changement de moteur fréquent | Courants d'appel et transitoires de pas | Séquence de commutation appropriée et délais du contrôleur |
| Pénalités de PF utilitaire | Coût d'exploitation | Taille à kvar mesuré à l'intervalle de facturation |
Partie 5. Mise en service, Surveillance et Exploitaiton à Long Terme
La mise en service devrait vérifier que les objectifs de puissance réactive et harmonique sont atteints au point de couplage commun, et pas seulement aux bornes de l'armoire de compensation.
Les tests fonctionnels comprennent généralement la réponse indicielle, le facteur de puissance à des points de charge définis et les relevés d'harmoniques par rapport au contrat ou aux directives IEEE 519, le cas échéant.
La surveillance après la mise sous tension permet de détecter le chuintement, la résonance inattendue ou les défaillances de cellules de condensateurs avant qu'elles n'affectent la disponibilité de la production.
Formation du personnel d'entretien de trains sur le consignation, le temps de décharge des condensateurs et les alarmes nécessitant un arrêt immédiat par rapport à un service programmé.
Planifier une révision post-garantie pour réévaluer les changements de charge — les mises à niveau de ligne de production modifient souvent les besoins de compensation dans un délai de trois à cinq ans.
Les gestionnaires de comptes de services publics peuvent clarifier si les ajustements de PF affectent uniquement les frais de demande, les frais d'énergie ou les deux — harmoniser les indicateurs clés de performance avant de rédiger les tests d'acceptation.
Tenez une liste de criticité des pièces de rechange (fusibles, contacteurs, ensembles de ventilateurs, cartes de contrôle) basée sur le délai de livraison et l'impact sur la production, et non uniquement sur les valeurs par défaut du catalogue.

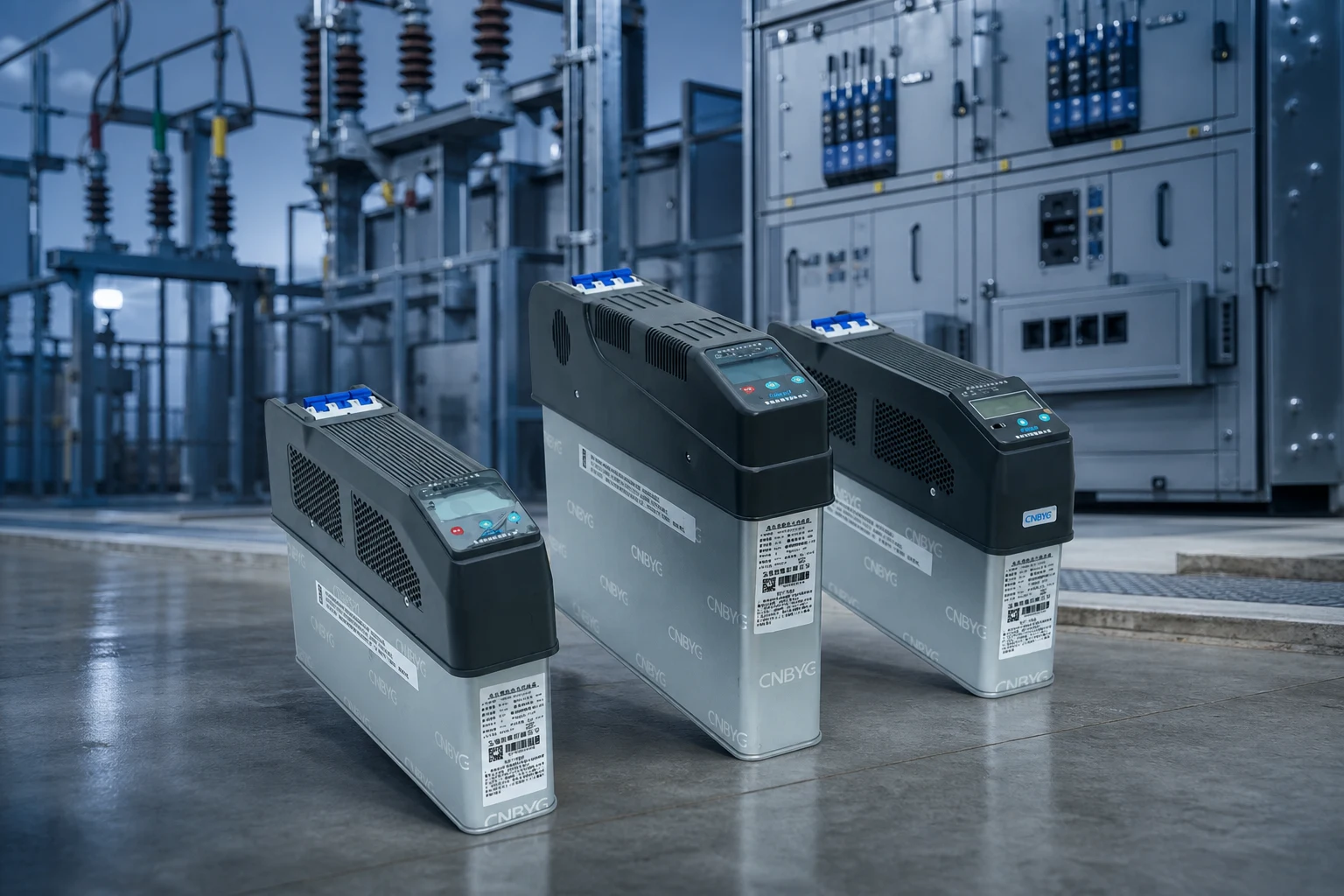

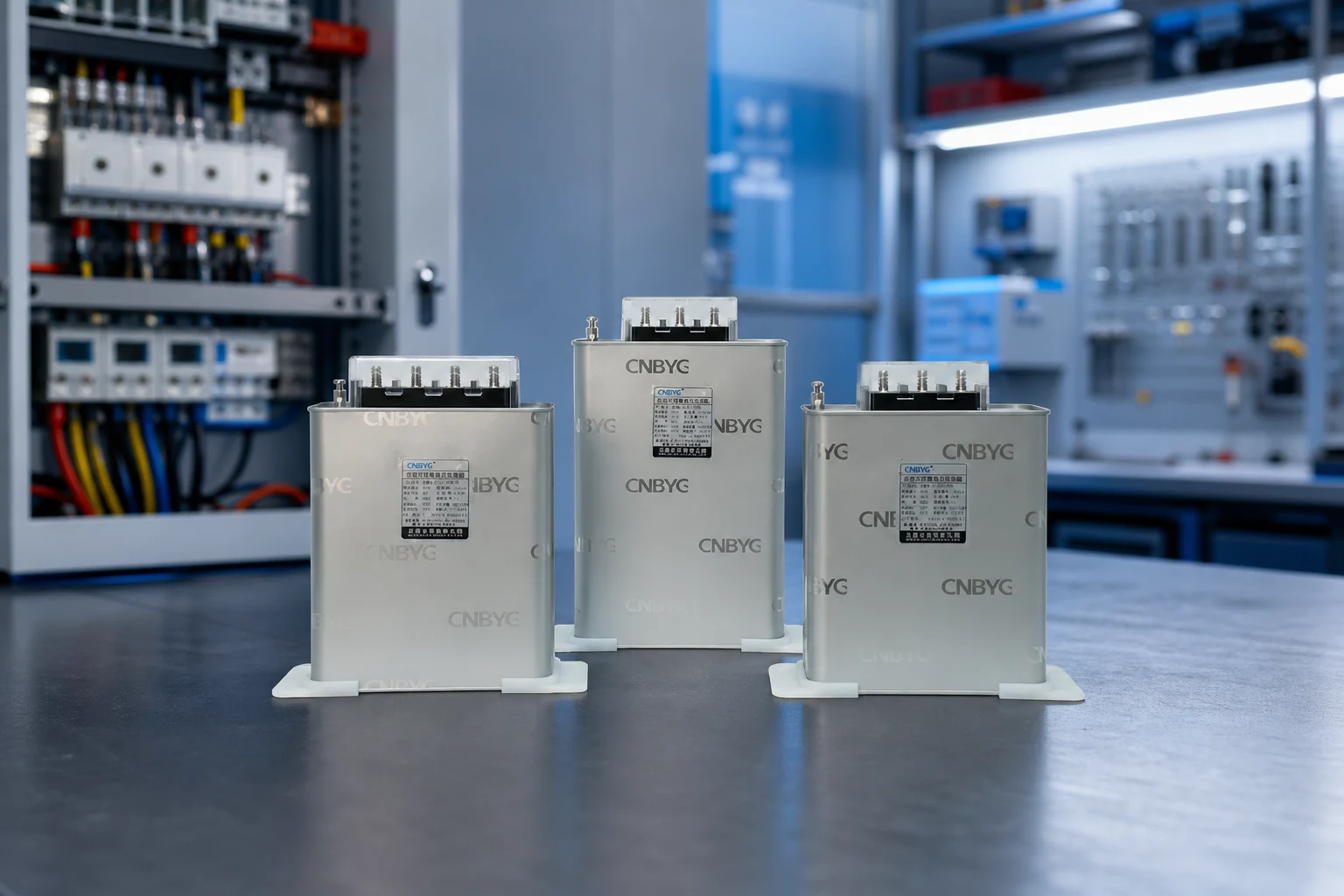

Produits CNBYG recommandés
For project support, explore related product line, power quality planning articles, OEM/ODM programs, about CNBYG sur cnbygele.com.
Prêt à discuter de votre projet ? Contact Contact ingénierie CNBYG avec votre classe de tension, votre liste de charges et vos objectifs de facteur de puissance cible ou de THD.
FAQ
What is a self-healing capacitor and how does self-healing work?
It uses a metallized polypropylene film as dielectric. When a weak point breaks down, the thin metal coating around the fault instantly vaporizes and isolates the defect, so the capacitor keeps operating with a tiny, controlled loss of capacitance rather than failing outright.
What standard covers low-voltage shunt capacitors?
IEC 60831 covers self-healing shunt power capacitors: Part 1 defines ratings, performance, and safety with routine and type tests; Part 2 defines endurance (aging), self-healing verification, and destruction tests.
What voltage and frequency range does IEC 60831 cover?
It applies to self-healing shunt capacitors rated up to and including 1000 V AC, at frequencies of 15 to 60 Hz, used for power factor improvement in AC systems. Above 1000 V, other standards such as IEC 60871 apply.
What protection does a self-healing capacitor have against overpressure?
Quality units include an overpressure disconnector: as the element ages or a serious fault develops, internal pressure rises and the device breaks the connection, so the capacitor fails safely without the case rupturing.
Why do self-healing capacitors need a series (detuned) reactor?
In harmonic-rich installations, capacitors can resonate with the supply and draw amplified harmonic current, overheating and aging quickly. A series detuned reactor (e.g. 7%) plus a higher voltage rating prevents this resonance and protects the capacitor.
What shortens the life of a self-healing capacitor?
Sustained over-voltage, high ambient or internal temperature, and harmonic over-current are the main factors. Each repeated self-healing event also removes a little capacitance, so a harsh environment brings the capacitor to end-of-life sooner.
Does self-healing mean the capacitor lasts forever?
No. Self-healing handles small dielectric breakdowns, but each event costs a little capacitance and the ability is finite. At end of life the overpressure device disconnects the capacitor safely, and it should then be replaced.
